仿谷歌纸板结构可3D打印VR观影头显

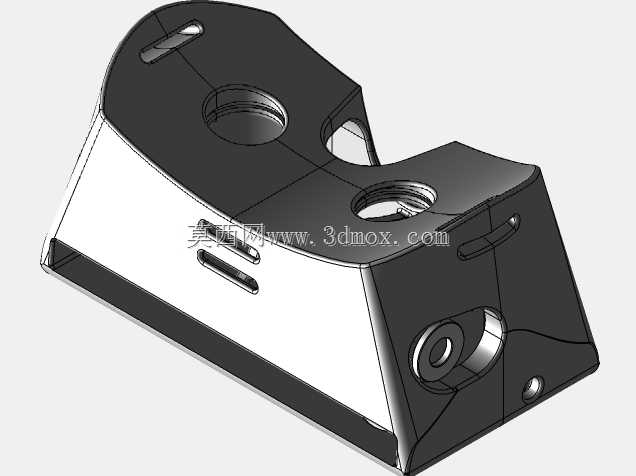

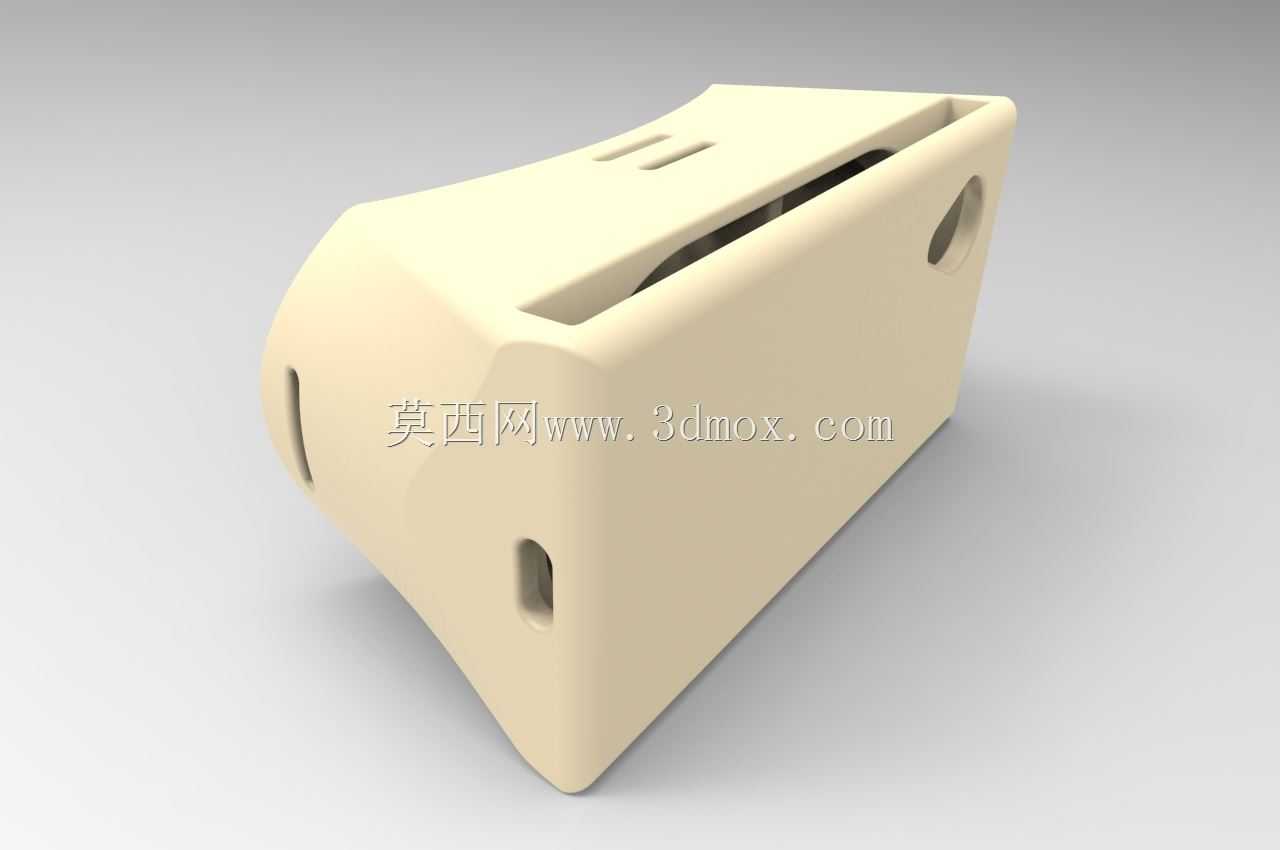

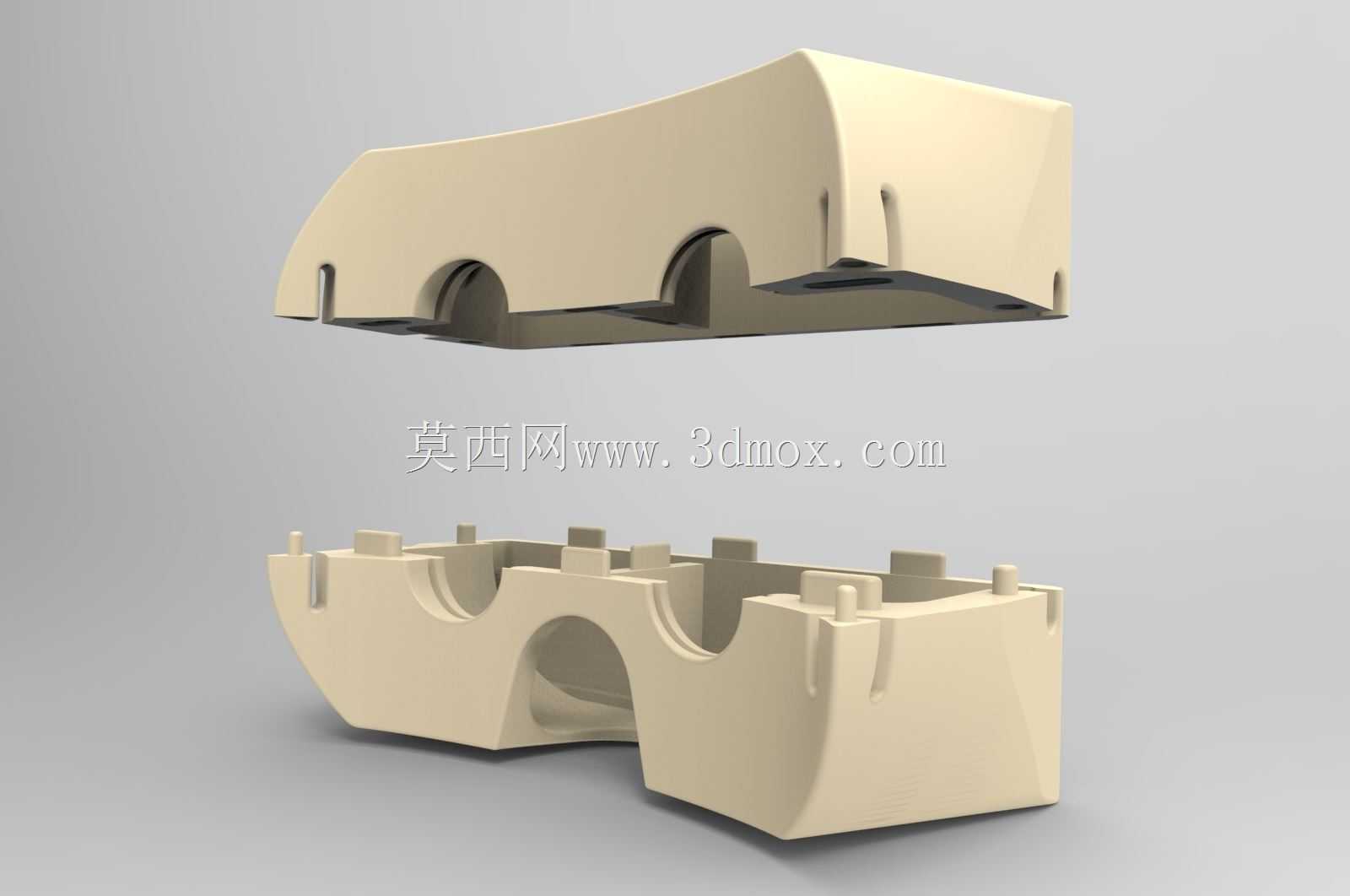

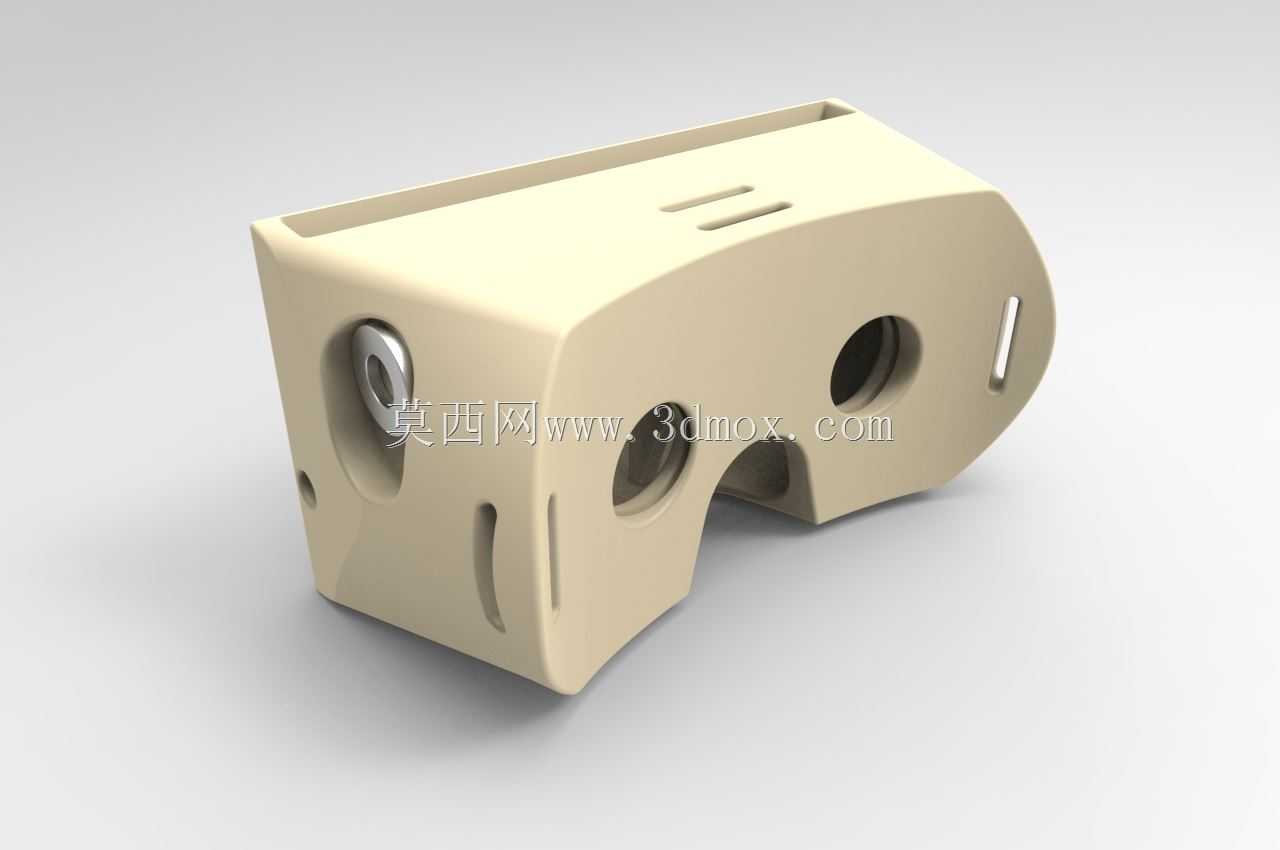

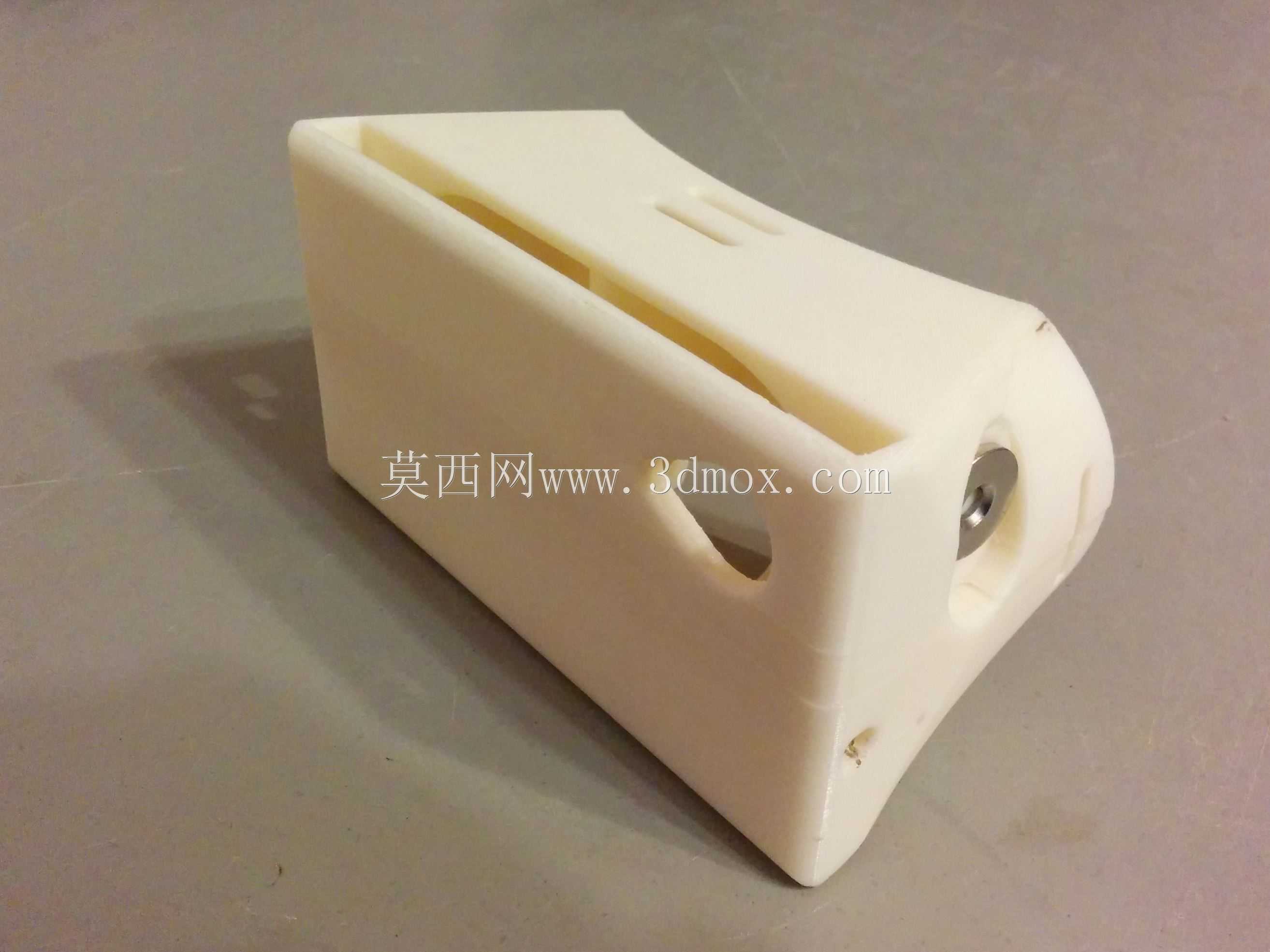

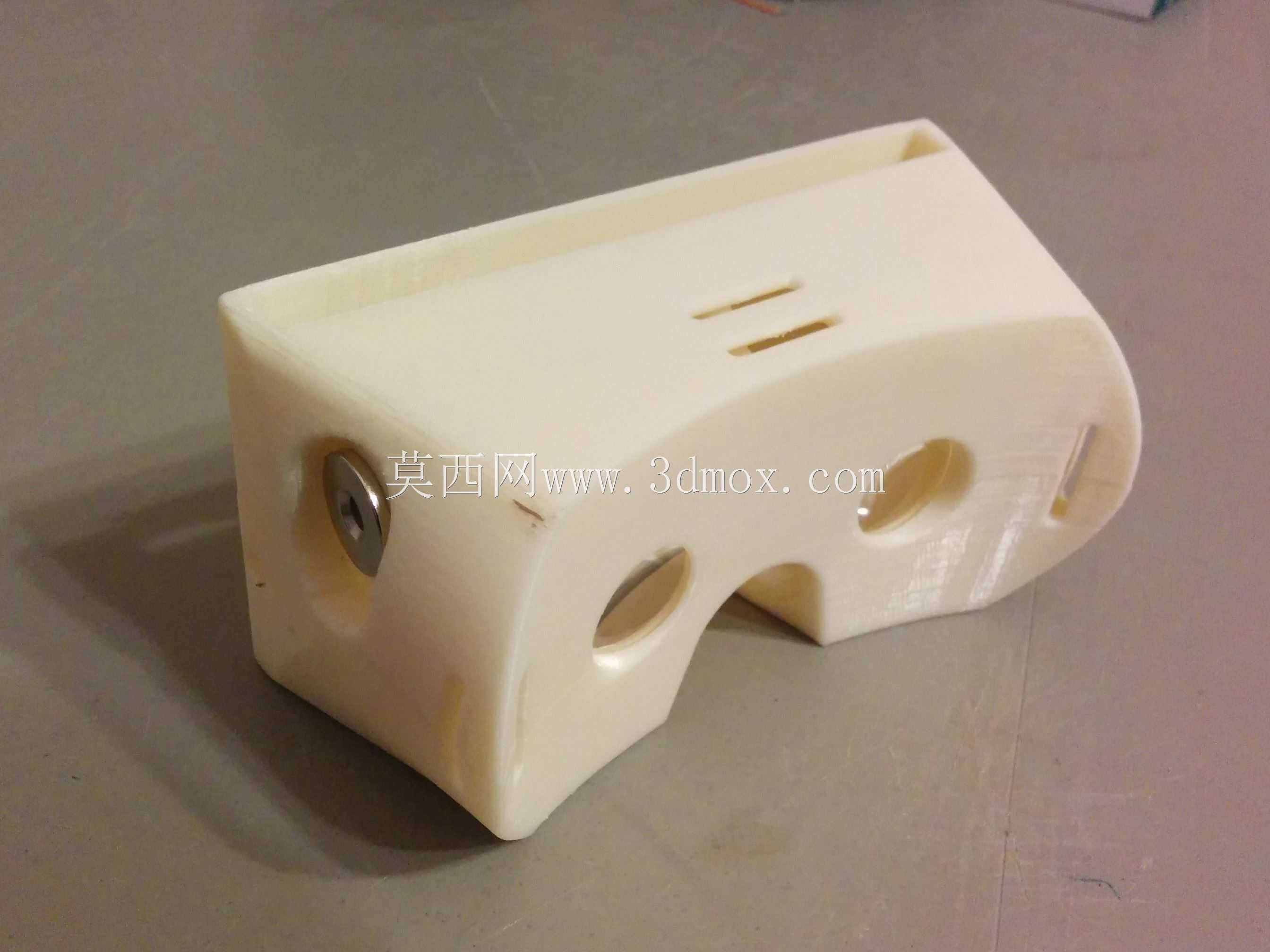

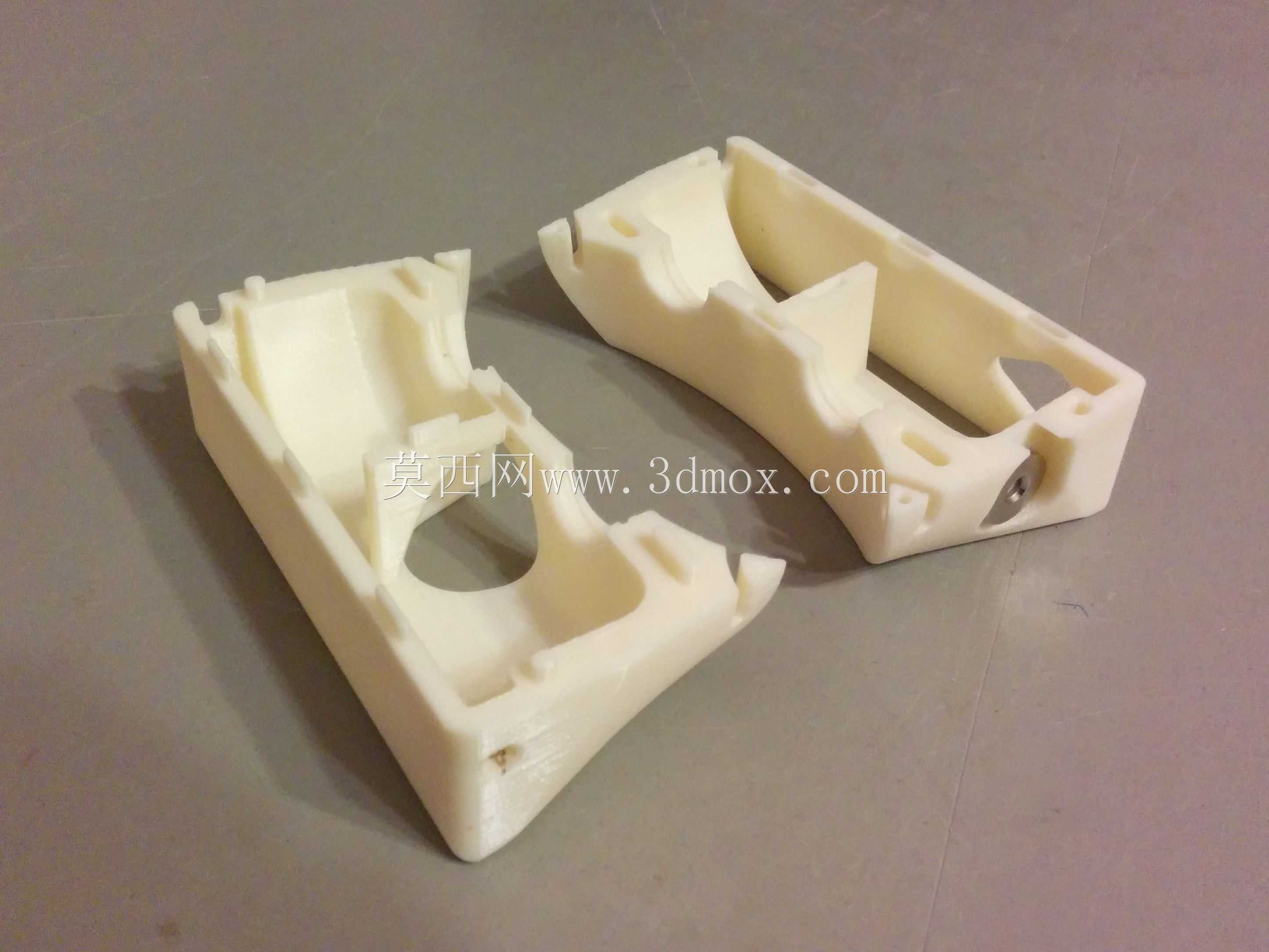

这款可3D打印制作的VR头显，核心设计灵感源自经典谷歌纸板VR方案，主要面向个人DIY制作、入门级虚拟现实体验场景使用，能够适配常规尺寸的智能手机作为显示输出端，为用户提供低成本的沉浸式观影、简易VR内容体验的硬件载体，无需采购昂贵的量产VR设备，仅通过桌面级FDM3D打印机即可完成主体结构的制作，大幅降低了入门VR体验的门槛。从实际用途来看，该头显主要承担手机与用户眼部之间的光学固定、结构支撑作用，预留的镜片安装位可匹配标准直径的VR双凸透镜，能够将手机屏幕显示的左右分屏画面通过光学折射形成具有景深效果的立体视觉，满足普通用户观看3D影片、体验轻量化VR小游戏、观看全景视频的日常需求，同时也适合中小学科创教育场景作为3D打印实践、光学原理教学的实操案例，帮助学生理解立体成像、结构设计的相关知识。在功能特性设计上，整体结构采用一体化打印的思路，没有复杂的装配零件，打印完成后仅需安装镜片、固定绑带即可投入使用；头显正面预留的长条形开槽为手机放置仓的取放口，可适配不同厚度的常规智能手机，侧面开设的多组长条开槽一方面用于减轻整体重量，降低长时间佩戴的头部负担，另一方面可以为手机运行时提供散热通风通道，避免手机密闭空间内积热导致的性能降频或续航缩短；眼部贴合区域做了弧形过渡处理，能够更好地贴合多数用户的面部轮廓，减少佩戴时的漏光问题，提升视觉沉浸感，侧面预留的绑带穿孔可穿入常规弹性织带，将头显固定在头部，解放双手实现长时间使用。设计思路上完全遵循3D打印的工艺特性，所有结构均采用无支撑或少支撑的打印取向设计，主体壁厚均匀控制在2mm左右，既保证了结构强度能够承托手机与镜片的重量，又尽可能减少打印耗材的用量，降低制作成本；整体没有倒扣、深腔等难以打印的结构，普通入门级3D打印机无需调整复杂参数即可顺利完成打印，容错率极高。外形尺寸方面，整体长宽高控制在160mm*100mm*80mm的范围内，能够适配绝大多数6.7英寸以下的智能手机，镜片安装位的中心距按照普通人眼瞳距的中位值63mm设计，保证多数用户佩戴时都能获得清晰的成像效果，手机仓的内部净空尺寸预留了2mm的安装余量，即使手机带有常规厚度的保护壳也能顺利放入，无需额外拆卸保护壳，使用更加便捷；眼部接触区域的弧形边界宽度控制在120mm，能够覆盖多数用户的眼眶范围，同时不会过度压迫颧骨部位，提升长时间佩戴的舒适度。
