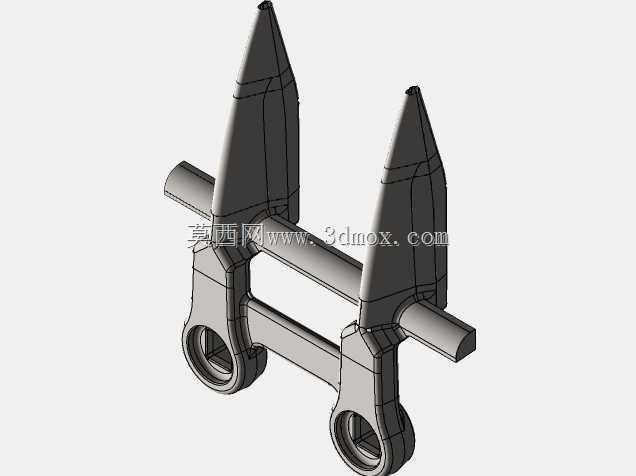

双尖农业夹持拨指农机作业部件

　　这套双尖构型的农业夹持拨指，是田间收获、秸秆输送、作物扶导环节里直接接触农作物料的执行零件，在联合收割机割台、捡拾打捆机喂入口、移栽机扶苗机构这类工况中承担拨送、夹持、限位、导向的作用。零件成对布置在横向穿轴上，工作时随轴系做定轴摆动或者回转运动，两个向上收窄的尖锥端头可以先插入蓬松、交错的作物秸秆层，把散乱的植株分束、挑起，再依托拨指本体的立面把物料顺着输送通道推送至后续夹持辊或者切割工位；下端的环形铰接孔既可以作为自身绕轴转动的铰接支点，也能联动拉杆、摆臂，把驱动端的往复动力传递到指尖，完成拨料后快速回位的动作循环。

　　从结构设计逻辑来看，指尖部分做了明显的渐缩尖锥造型，锥面带有多段折线过渡，并非光滑等截面锥杆：这种造型一方面降低端头插入作物堆时的阻力，尖点先破开秸秆交错的空隙，后续加宽的锥面逐步撑开物料，避免整根宽头零件直接撞在秸秆上出现堵草、缠草；另一方面锥段保留了足够的壁厚，在碰到土块、矮石或者作物硬根时，尖部不会因为截面过薄发生弯折。两个拨指的主体立板从指尖向下延伸，在下部形成带同轴孔的铰接座，立板之间预留出镂空空间，作业时碎叶、泥土、短秸秆可以直接从空隙漏下，不会堆积在零件内侧造成卡滞，这也是农田作业零部件和普通室内工业夹具最明显的设计差异——不能只考虑夹持刚性，必须优先考虑杂物通过性，减少停机清理的频次。

　　横向贯穿两个拨指的圆轴是装配定位的核心边界，建模时轴孔采用间隙配合公差区间，保证拨指在轴上可以灵活转动，同时轴的两端伸出长度预留了和机架侧板、隔套、卡簧配合的位置，装配时可以通过隔套调整两个拨指的指尖间距，适配不同行距、不同粗细的作物：处理小麦、水稻这类细秆密植作物时，可以缩小两指间距，避免细秆从指间漏过；处理玉米秸秆、棉秆这类粗秆作物时，则放宽间距，让粗秆可以顺利进入拨指夹持区间。下端铰接孔的中心距、孔位同轴度是整套机构运动校核的关键，三维建模过程中需要同步验证拨指绕横轴摆动全行程里，指尖扫过的空间包络不会和割台护刃器、输送槽侧壁发生运动干涉，尤其是摆臂带动拨指快速回位的极限位置，要留出足够的安全间隙，防止高速作业中零件磕碰变形。

　　工况层面，这类拨指长期在露天多尘、带泥水、伴随冲击载荷的环境下工作，设计时立板和铰接座的交接位置做了加厚圆角过渡，把往复摆动产生的交变应力分散到更大的区域，避免在根部直角位置出现应力集中断裂；指尖的工作棱边保留了小角度钝化，既保证插入作物的锐利度，又不会因为刃口过薄在碰到硬杂物时崩缺。零件整体没有复杂的曲面内腔，所有结构都采用等壁厚拉伸加局部特征切除的建模思路，既适合钣金冲压焊接成型，也可以采用铸钢、高强度工程尼龙注塑加工，不同材质选型对应不同作业强度：金属件适配重载收割、秸秆粉碎还田工况，工程塑料件则用于轻载蔬菜移栽、扶苗导苗工位，自重更低，运转噪音更小，也不会碰伤作物植株。

　　在整机装配关系里，多组这样的双指单元会沿割台幅宽方向等距排列，指尖的运动轨迹共同形成连续的拨送帘面，作物被分禾器聚拢后，依次被各组拨指挑起、扶直，再送入切割器完成断秆，随后持续向输送搅龙方向推移。建模时除了完成单个拨指的实体特征，还需要把穿轴、铰接销轴、相邻隔套的装配关系一并匹配，确认所有拨指的指尖相位角一致，运转时不会出现相邻拨指互相干涉、拨送轨迹错位的问题；铰接孔处还预留了润滑脂加注的空间余量，方便后期维护时在孔壁和销轴之间留存润滑层，降低泥水进入后的磨损速度，延长整套拨指机构的田间作业寿命。
