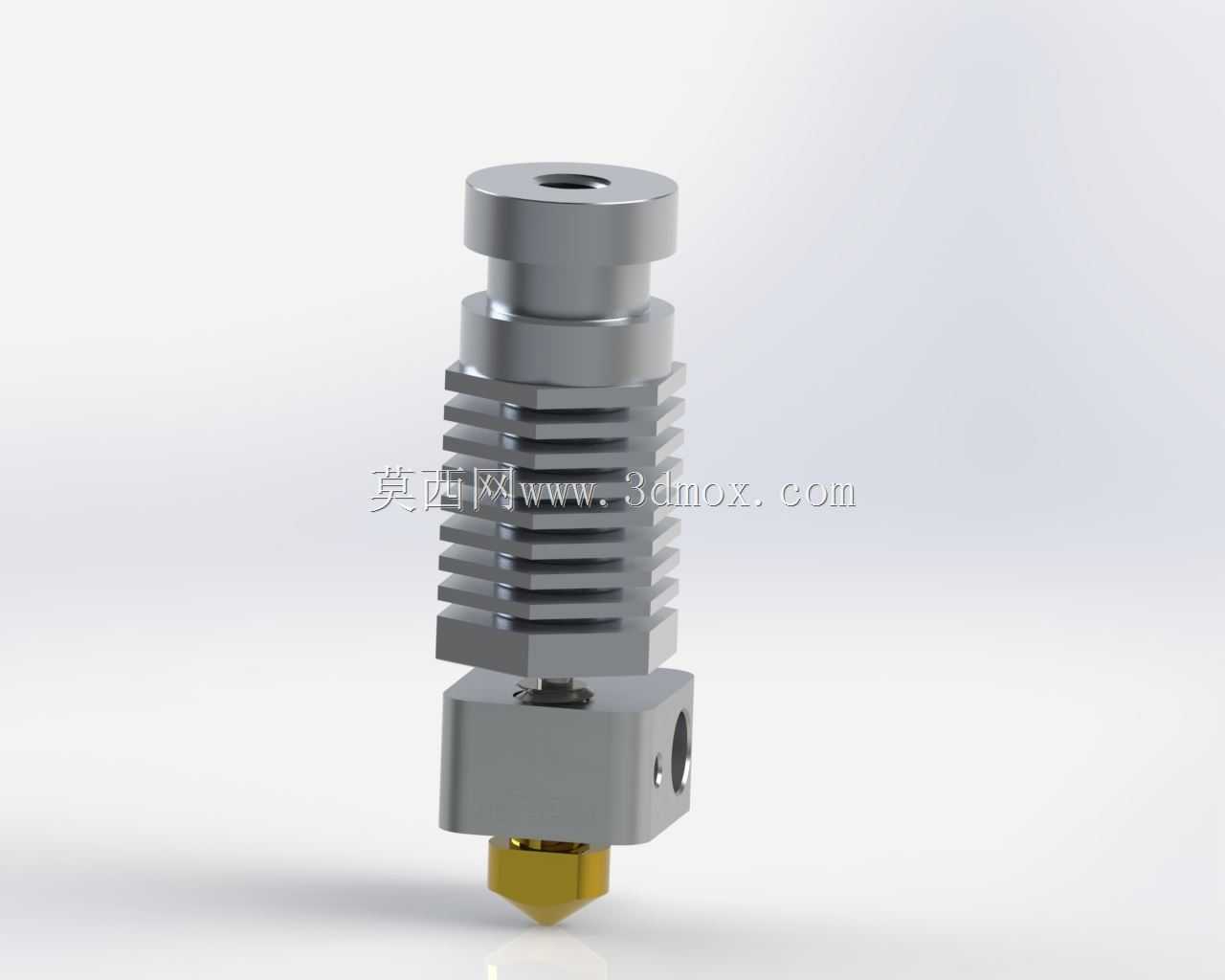

FDM3D打印机六边形散热挤出热端结构

该结构是熔融沉积成型3D打印机的核心挤出热端部件，主要应用于桌面级FDM工艺3D打印设备，承担耗材熔融、精准出料的核心功能，是决定打印成型精度、出料稳定性与长时间连续作业可靠性的关键组件，可适配PLA、ABS、PETG等多种主流热塑性打印耗材，覆盖创客DIY设备、入门级商用桌面打印机、小型教育类打印设备等多个应用场景。

从实际功能来看，该热端需要完成固态耗材的输送加热、熔融态耗材的稳压挤出、多余热量的定向散逸三个核心任务：上部结构负责衔接挤出机的送料路径，将耗材平稳导入加热区域；中部散热结构负责阻断热量向上传导，避免耗材在上部送料通道提前软化膨胀造成堵料；下部加热块与喷嘴负责将耗材加热至指定熔融温度，通过精准口径的喷嘴将熔融耗材均匀挤出，配合运动平台完成逐层堆叠成型。

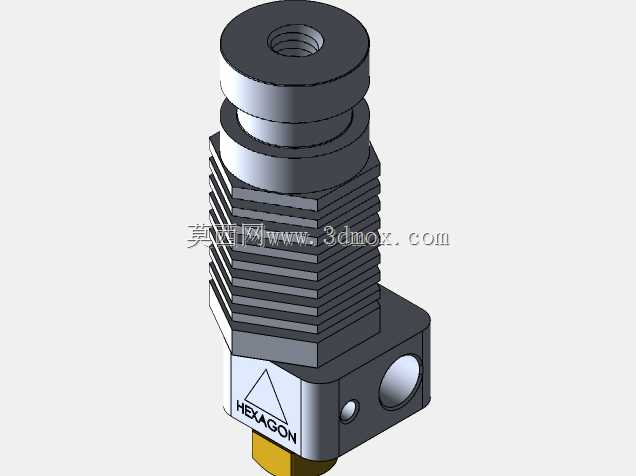

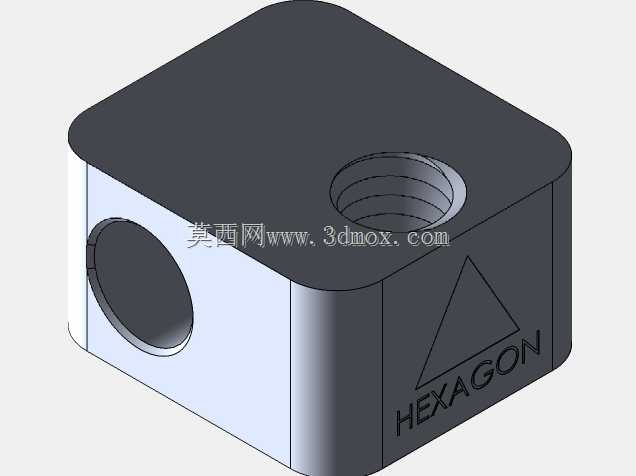

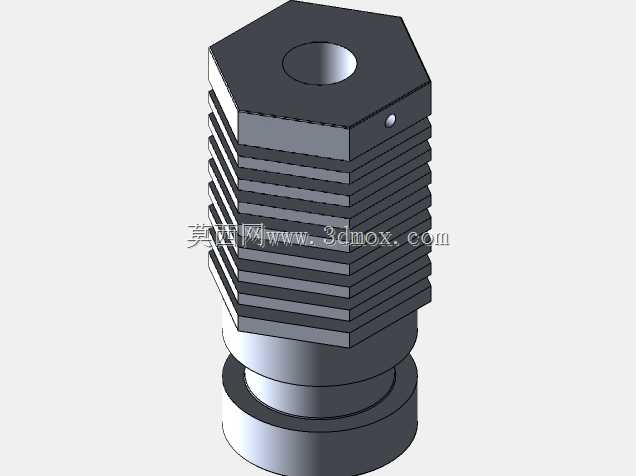

设计思路上，该热端采用六边形主体散热结构，相较于传统圆形散热柱，六边形的多平面设计既增大了散热鳍片与空气的接触面积，提升被动散热效率，又能在安装时通过平面定位防止热端周向转动，保证喷嘴安装的同轴度与位置精度；散热段采用多道平行环形鳍片设计，拉长了热量向上传导的路径，配合散热间隙的空气对流，可将上部送料段的温度控制在耗材玻璃化转变温度以下，避免提前软化引发的堵料、送料打滑等常见故障。下部加热块采用紧凑方块结构，预留了加热棒与测温元件的安装孔位，可快速实现温度的精准控制，底部采用通用螺纹接口的黄铜喷嘴，兼顾导热效率与耐磨性能，可根据打印需求更换不同口径的喷嘴适配不同打印精度与速度要求。

从安装边界来看，该热端整体为竖向同轴结构，上部为标准外螺纹接口，可适配主流的远程送料、近程送料挤出机构安装，整体径向尺寸控制在较小范围，不会在X/Y轴运动时与打印件、设备框架发生干涉；下部喷嘴突出长度符合常规打印平台的调平行程范围，可适配常见的弹簧钢平台、玻璃平台等打印基面，安装时仅需固定上部散热段即可完成定位，无需额外复杂调整，整体结构紧凑，重量较轻，可降低X轴运动组件的负载，提升运动响应速度与打印定位精度。
