桌面双工位喷枪固定放置支架结构设计

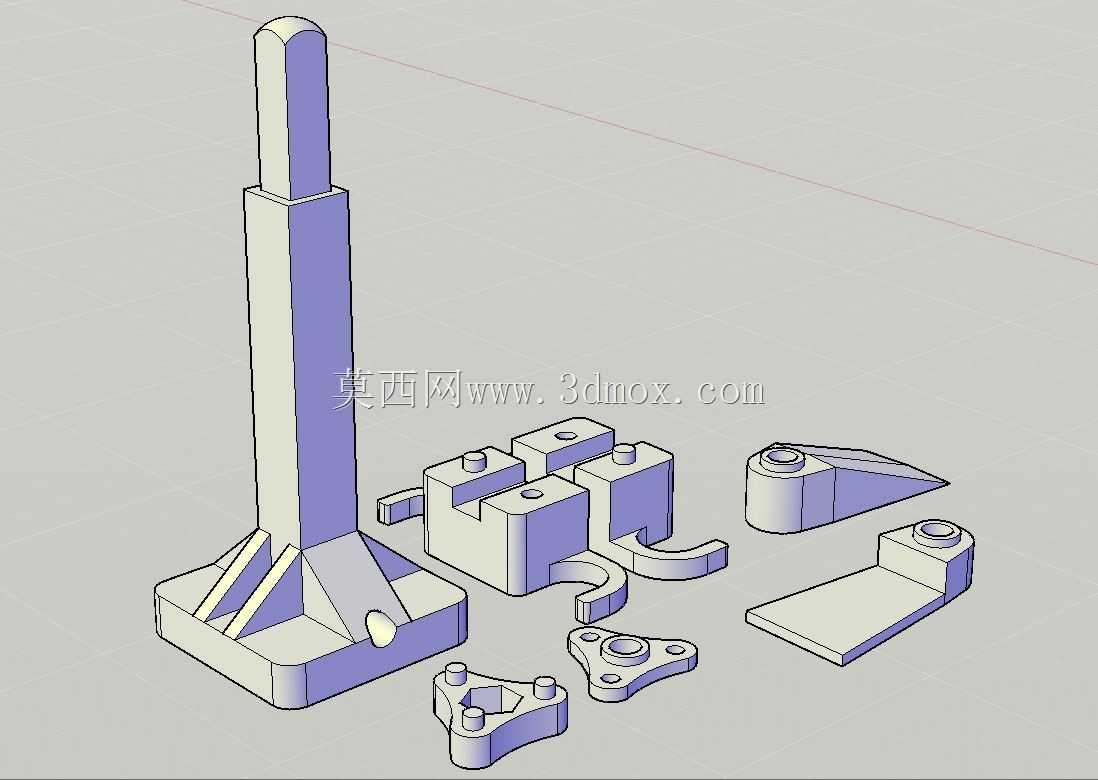

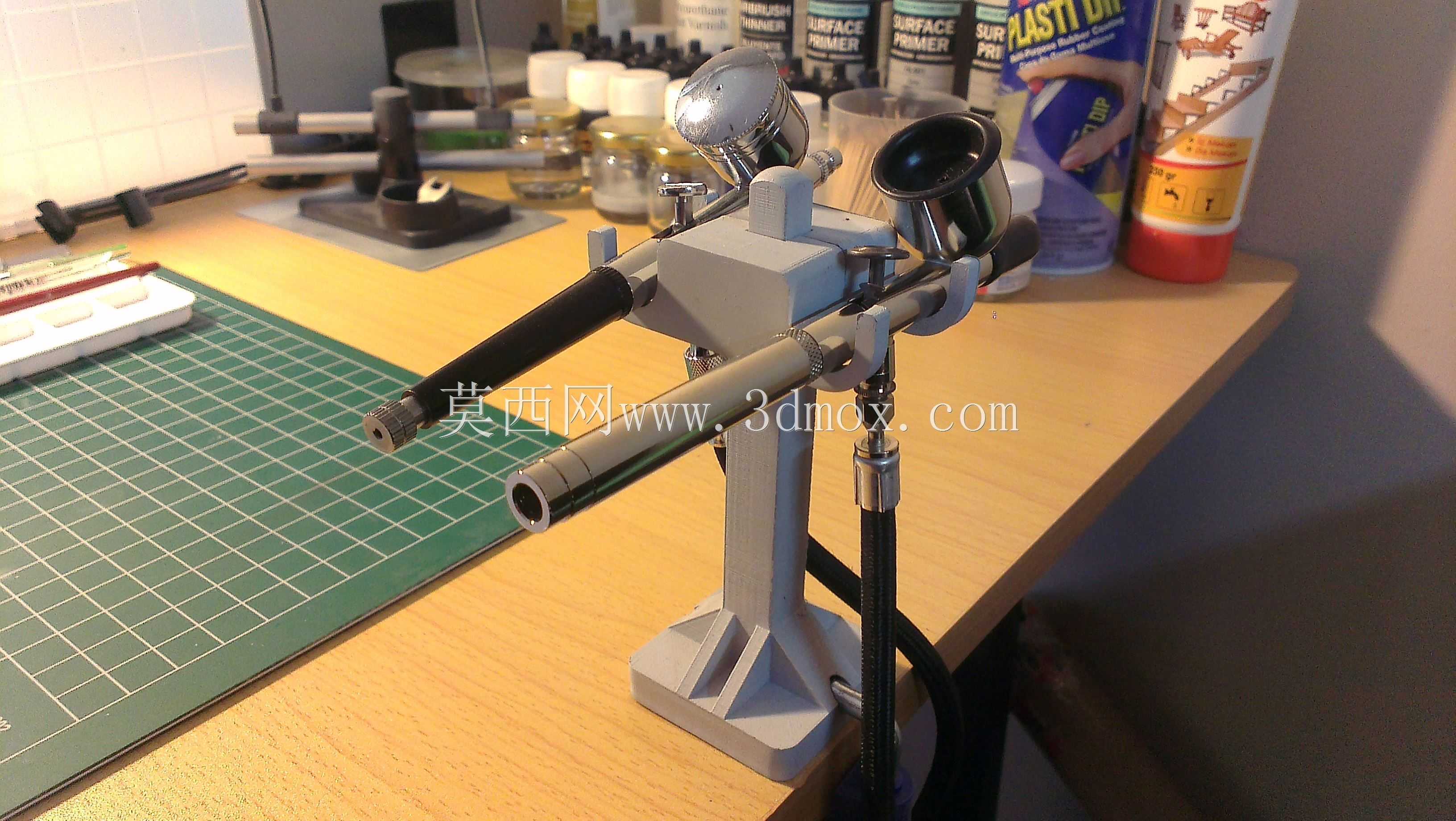

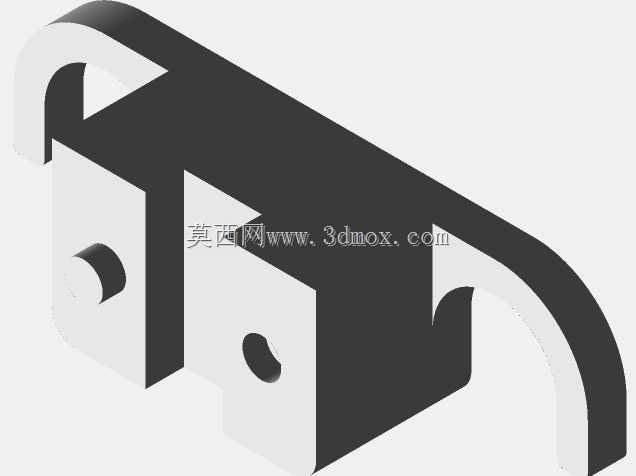

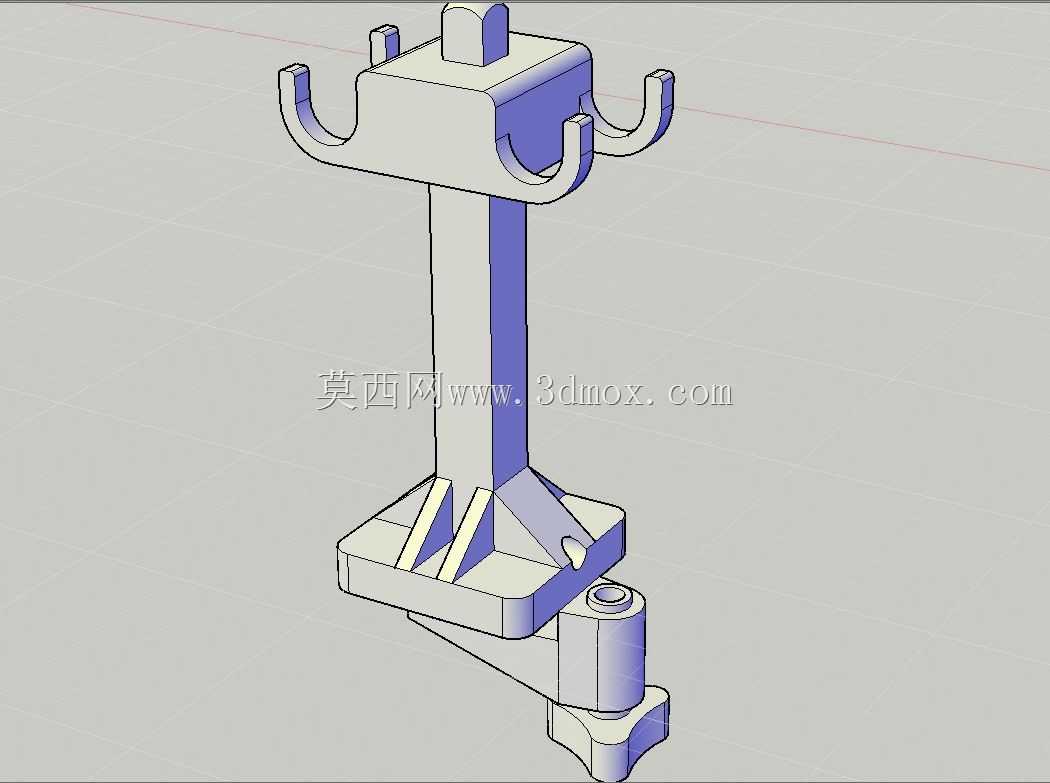

这款双工位喷枪支架主要面向模型制作、小型工件喷涂、手工涂装等作业场景设计，解决日常喷涂作业中喷枪随意摆放导致的磕碰损伤、涂料滴落污染工作台、管线缠绕杂乱的常见问题，适配市面上绝大多数口径的民用喷笔、小型气动喷枪的放置需求，是个人涂装工作台、小型喷涂加工工位的实用配套工装。从功能特性来看，支架采用立式双工位布局，可同时放置两把不同口径或不同涂料类型的喷枪，避免换色作业中频繁拿取摆放的不便，也能区分底漆、面漆专用喷枪，减少混色污染风险；支架上部设置带柔性衬垫的卡位结构，卡位开口尺寸经过适配调校，既能稳固承托喷枪笔身，不会刮伤喷枪金属或塑料外壳，也能让喷枪喷头朝向斜下方放置，避免枪内残留涂料倒流堵塞喷嘴、腐蚀喷枪内部密封件；底座采用宽幅加重式结构设计，整体重心偏低，即使放置满配带金属涂料杯的重型喷枪，也不会出现侧翻倾倒的问题，底座表面预留防滑垫安装位，放置在木质、玻璃、金属工作台面都不会出现滑移，也能避免刮花工作台漆面。设计思路上，整体采用分体可组装结构，主体支撑部分可通过3D打印制作，仅需搭配标准M6螺母、L型金属棒与配套M6螺钉即可完成组装，无需复杂的机加工工序，普通制作者也能快速完成制作装配；结构上预留了管线收纳卡位，可将喷枪连接的气管顺着支架立柱排布固定，避免管线拖拽拉扯喷枪导致摔落，也能让工作台面管线排布更整洁。安装边界方面，支架整体底座占地面积不超过A5纸张大小，高度控制在200mm以内，不会遮挡工作台上方的照明光线，也不会占用过多桌面操作空间，卡位的高度差经过合理设置，两把喷枪放置后不会出现相互磕碰，拿取时也不会出现干涉，适配工作台边缘到操作区150mm以上的摆放空间即可正常使用，无需额外打孔固定，直接平放于桌面即可稳定使用，日常清洁也十分方便，滴落的涂料可直接擦拭底座表面，不会残留难以清理的污渍。
