Nema23标准57型步进电机结构设计

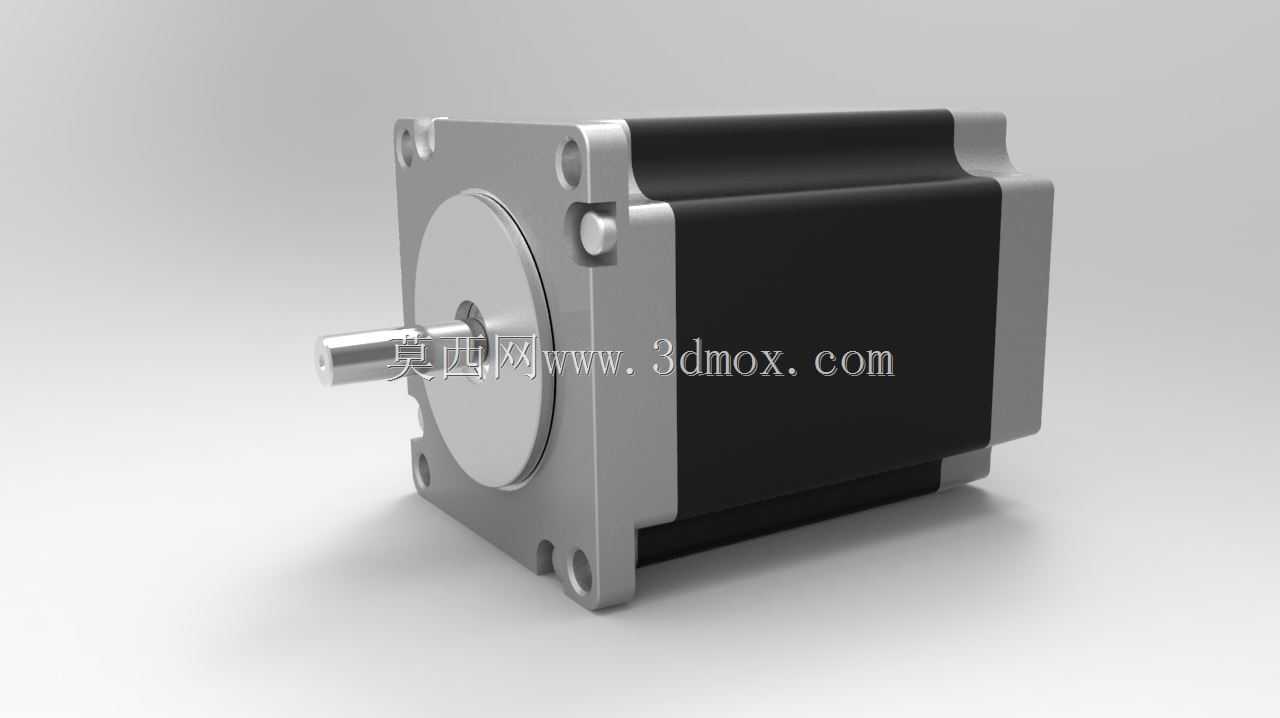

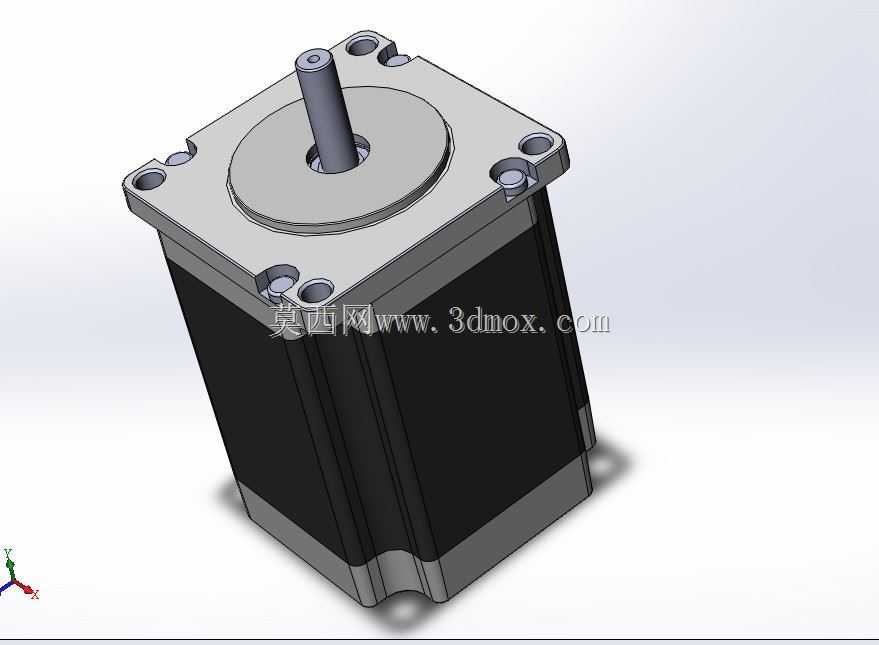

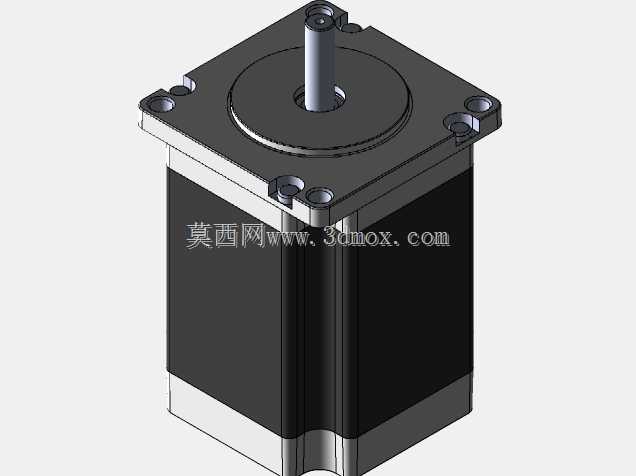

这款57规格的步进电机是自动化传动领域应用极广的动力执行元件，在桌面级数控设备、小型自动化生产线、3D打印传动模组、精密点胶平台、小型雕刻机、电子物料分拣机构中都承担着精准位移输出的核心作用。区别于普通动力电机，它不需要额外的位置反馈元件就能实现开环状态下的精准角度控制，每接收到一个脉冲驱动信号就会转动固定的步距角，通过脉冲数量的累计就能精准换算输出轴的转动角度，通过脉冲频率的调整就能灵活控制输出转速，非常适合需要精准定位、低速大扭矩输出的传动场景。从实际使用场景来看，这类电机常搭配同步轮、丝杠、联轴器等传动部件使用，将自身的旋转运动转化为直线滑台的往复运动，或是带动工装夹具完成定角度的旋转分度动作，在小负载的自动化工位中，既能省去复杂的伺服闭环调试成本，又能满足绝大多数中低精度要求的工位传动需求，是中小型自动化设备里性价比极高的动力选择。在产品设计层面，这款电机严格遵循Nema23的安装标准规范，前端安装面采用正方形法兰结构，四个安装孔位呈对称分布，安装孔的中心距、轴伸直径、轴伸长度都完全匹配行业通用的安装尺寸，用户在替换同规格电机时不需要重新设计安装支架，也不需要调整传动部件的配合公差，能够直接完成换装，大幅降低设备改型的设计与调试成本。电机本体采用方形叠片定子结构搭配高强度铝合金端盖，外壳做了哑光黑色的抗氧化处理，既能够保证定子结构的磁路密闭性，减少运转过程中的磁损耗，又能通过金属外壳快速散出绕组工作产生的热量，避免长时间连续运转出现过热退磁的问题。输出轴采用高强度合金钢材质加工，轴端做了标准的D型切边处理，搭配紧定螺丝就能和联轴器、同步轮实现无间隙的周向固定，避免正反转切换过程中出现传动空程，影响最终的定位精度。从安装边界来看，电机本体的截面尺寸为57mm见方，机身长度为76mm，这个尺寸规格能够提供适配中小型传动模组的输出扭矩，既不会因为机身过长占用过多的设备内部安装空间，也不会因为机身过短导致输出扭矩不足，无法带动负载完成预定动作。设计过程中充分考虑了不同安装场景的适配性，电机的四个安装孔为通孔设计，既可以从前端法兰向后锁付螺丝固定在安装支架上，也可以从支架后侧向前锁付完成固定，能够适配不同结构的设备内部安装空间。端盖上的轴承位采用了同轴度极高的精加工工艺，保证输出轴的径向跳动量控制在极小的范围内，即使带动偏心负载运转也不会出现明显的抖动，能够有效延长前端轴承的使用寿命，减少设备后期的维护频次。绕组部分采用了高耐温等级的漆包线绕制，能够适配常规的工业驱动电压范围，在合理的驱动参数设置下可以长时间连续稳定运转，不会出现绕组过热烧毁的问题，完全满足工业现场长时间连续作业的使用要求。
