布料纸张专用裁切作业设备结构设计

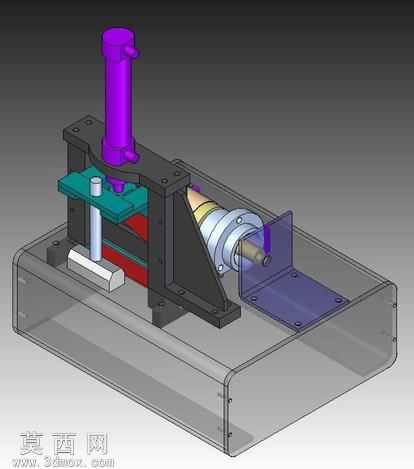

本裁切设备三维模型采用Solid Edge完成全参数化建模，整体结构围绕布料、薄纸类柔性物料的定长裁切作业需求设计，建模过程中对所有配合零件添加了完整的装配约束关系，可直接开展干涉检查与运动仿真验证。模型渲染阶段采用分层材质赋予方案：底部承载机架设置为半透明磨砂工程塑料材质，清晰展示内部安装的传动组件布局；垂直布置的压合驱动缸采用亮紫色哑光工程塑料材质，直观区分动力执行部件；水平布置的送料辊组采用金属银灰质感材质，搭配黄色的缓冲限位胶圈、青绿色的压料平台、红色的裁切垫条，不同功能部件通过材质色彩做明确区分，大幅提升模型的结构辨识度。整体结构采用模块化设计思路，分为四大功能单元：底部透明防护基座作为整体承载基础，预留了所有组件的安装定位孔位，边缘做圆角过渡处理避免锐边风险；垂直压合裁切单元包含立式驱动缸、导向立柱、压料板与裁切刀具，导向立柱采用双柱对称布置，保证压合过程中压料板始终保持水平，不会出现偏斜卡顿问题，压料板下方设置弹性缓冲垫，裁切前先压紧物料避免裁切过程中物料移位；水平送料单元包含带轴承座的送料辊、透明防护挡板、定位基准板，送料辊可通过端部的调节结构调整压紧力，适配不同厚度的布料与纸张物料，透明挡板既可以观察送料状态，也能起到安全防护作用，避免操作人员误触运动辊组；侧边支撑立板采用加厚黑色金属材质，连接垂直单元与水平单元，保证整体结构的刚性，减少作业过程中的振动偏移。设计过程中充分考虑了设备的实用性：压合行程与送料行程预留了足够的调节余量，可适配不同裁切长度的作业需求；所有易损件如裁切垫、缓冲胶圈都设计为快拆结构，后期维护更换无需拆解整体机架；各运动部件都预留了润滑注油位置，可降低长期使用的磨损速率。模型完成装配后开展了全局干涉检查，确认所有运动部件在全行程范围内无硬干涉，配合公差符合常规机械加工的精度要求，可直接作为同类裁切设备设计的参考方案，也可用于机械结构教学演示使用。
