数控磨床磁力刀切台吊装定位工装

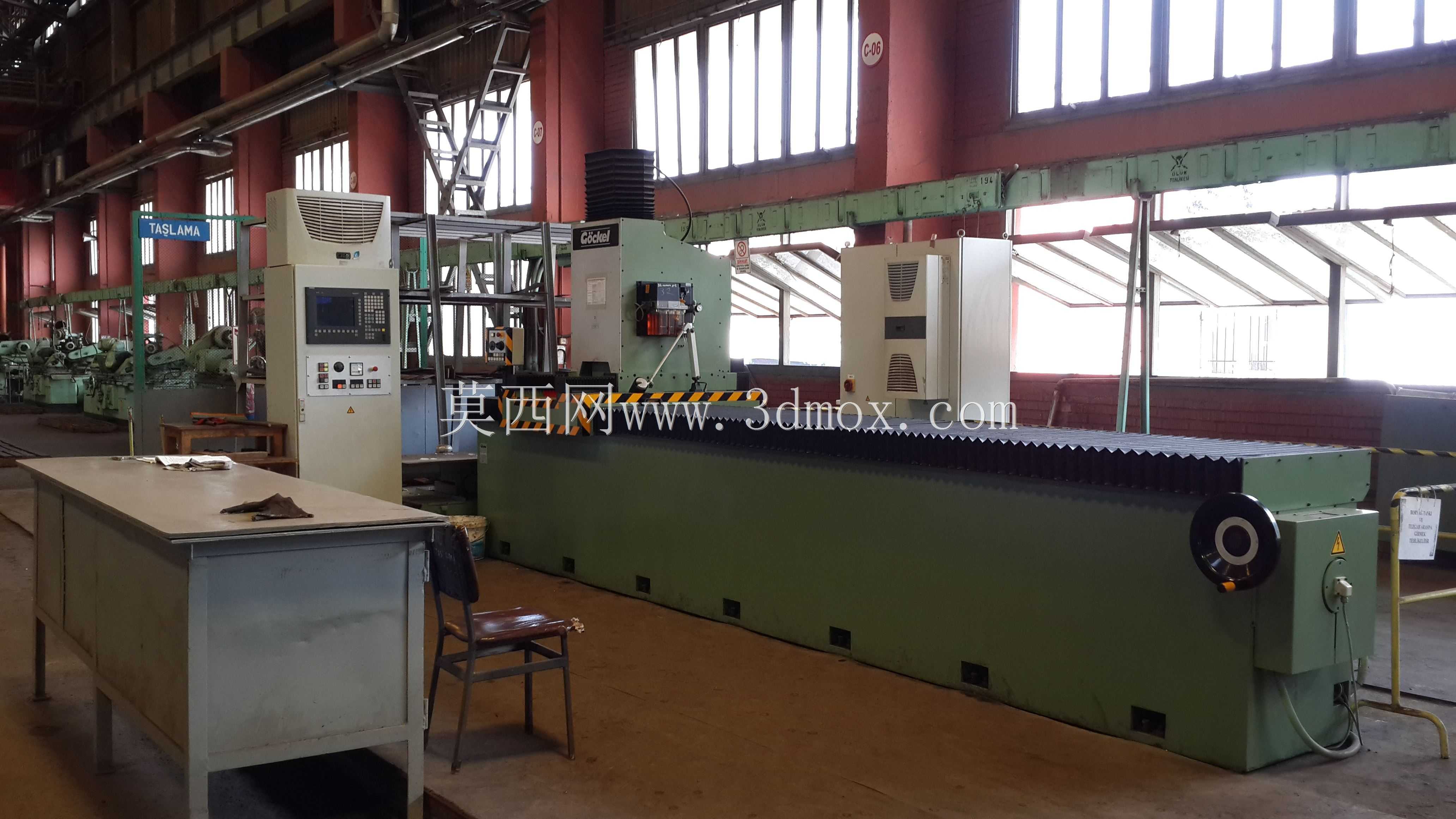

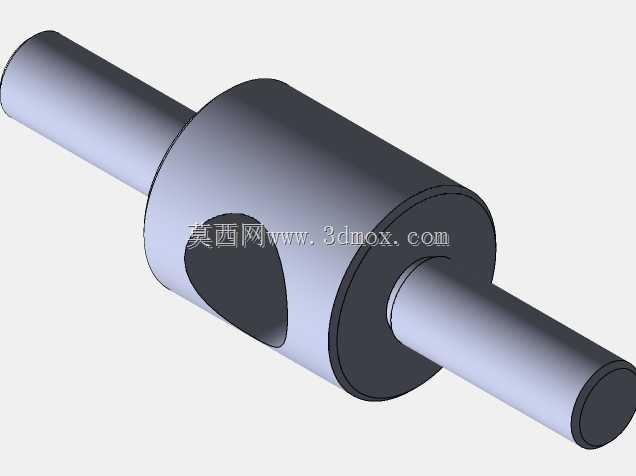

在精密机械加工车间的数控磨床工位，磁力刀台的安装定位一直是影响换产效率与装夹精度的关键环节，这类重型精密部件重量大、安装对位精度要求高，传统采用钢丝绳直接吊装的方式，不仅容易在吊运过程中出现部件晃动磕碰机床导轨面的问题，还需要多名操作人员反复对位调整，耗费大量辅助工时，甚至可能因为吊装受力不均导致磁力刀台安装面磕碰损伤，影响后续刀具装夹的精度稳定性。这款专门适配数控磨床磁力刀切台安装的吊装定位工装，正是针对这一现场作业痛点开发的专用作业辅具，能够在磁力刀台吊运至磨床安装位的过程中实现精准的位置约束，大幅降低对位调整的操作难度。

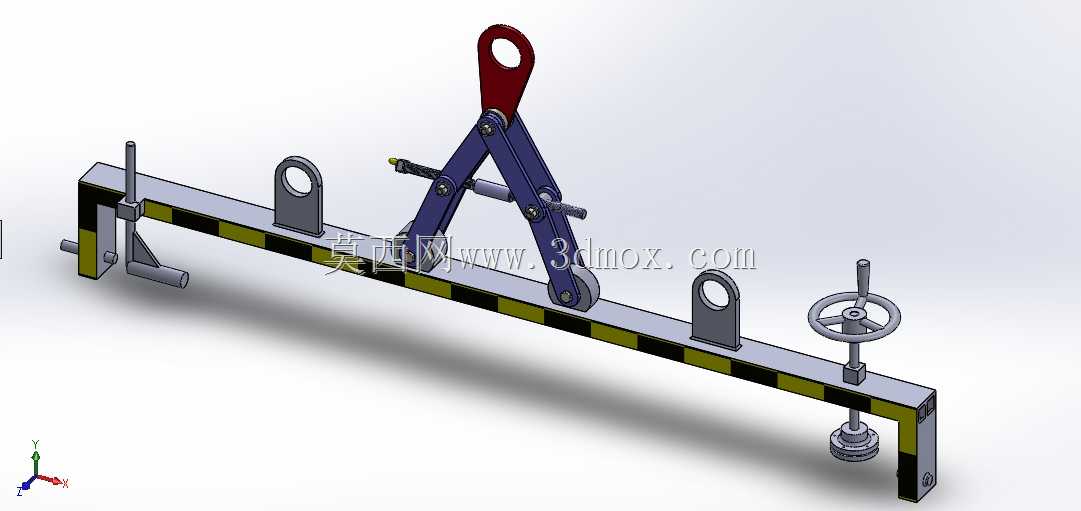

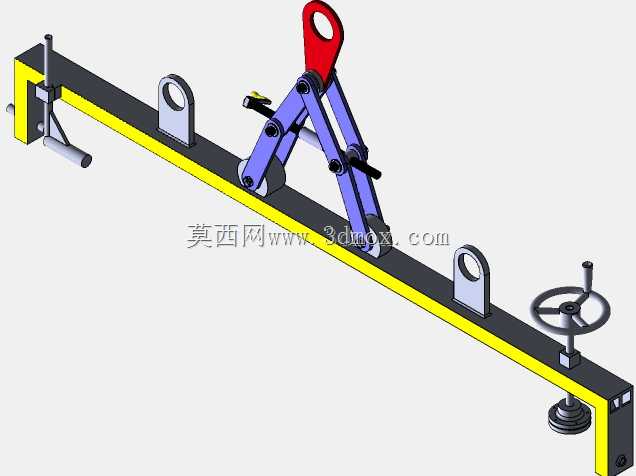

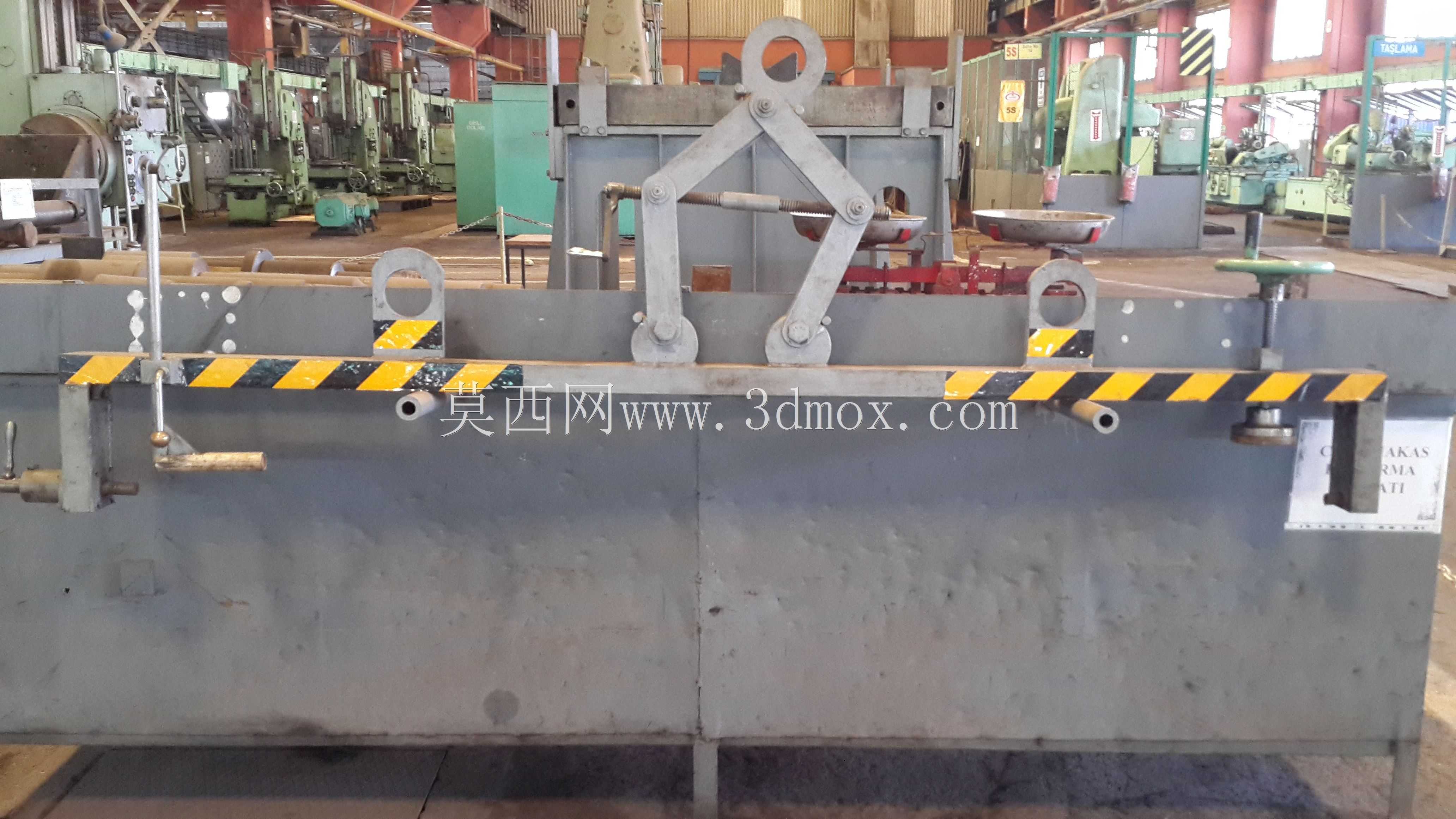

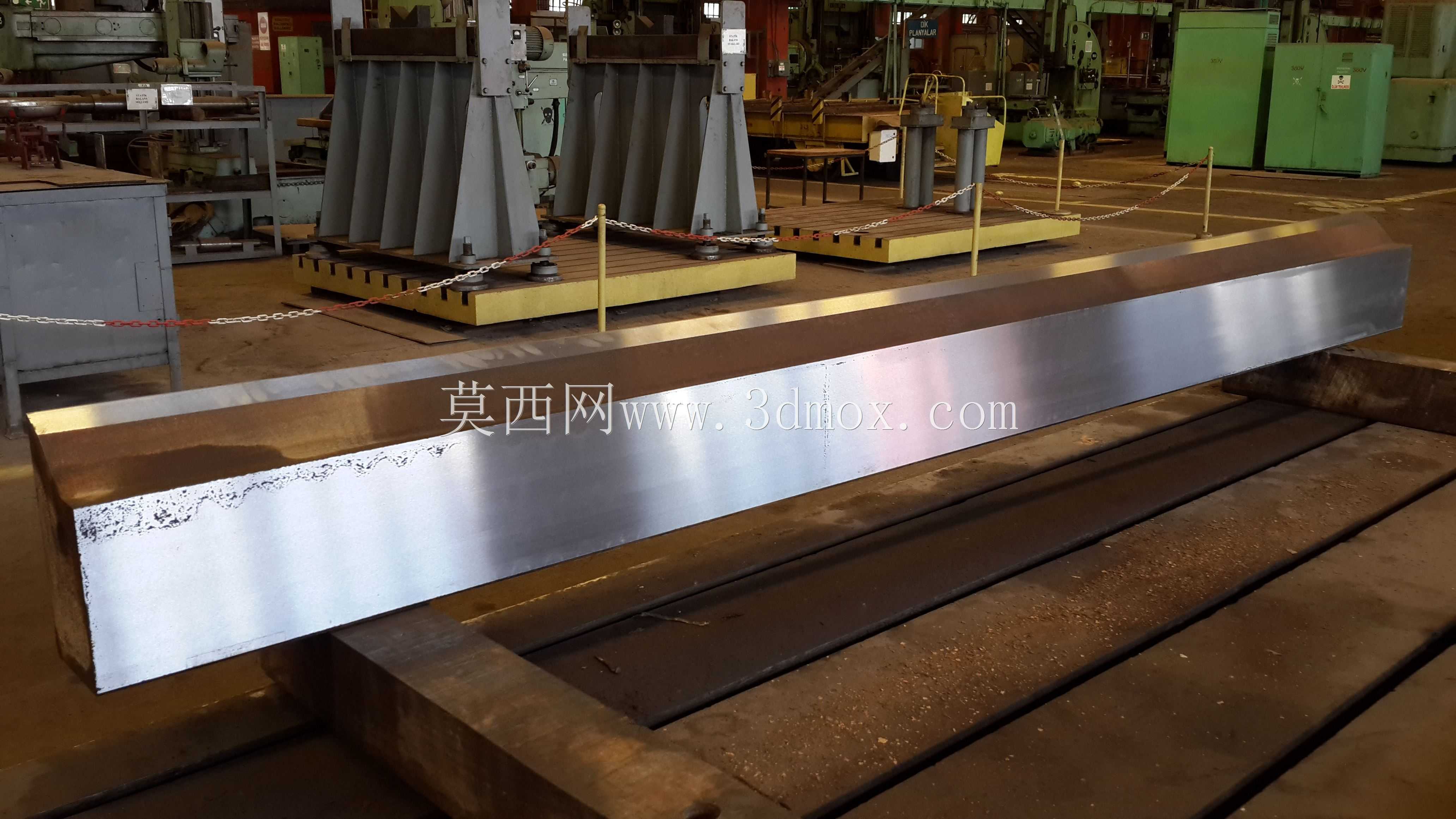

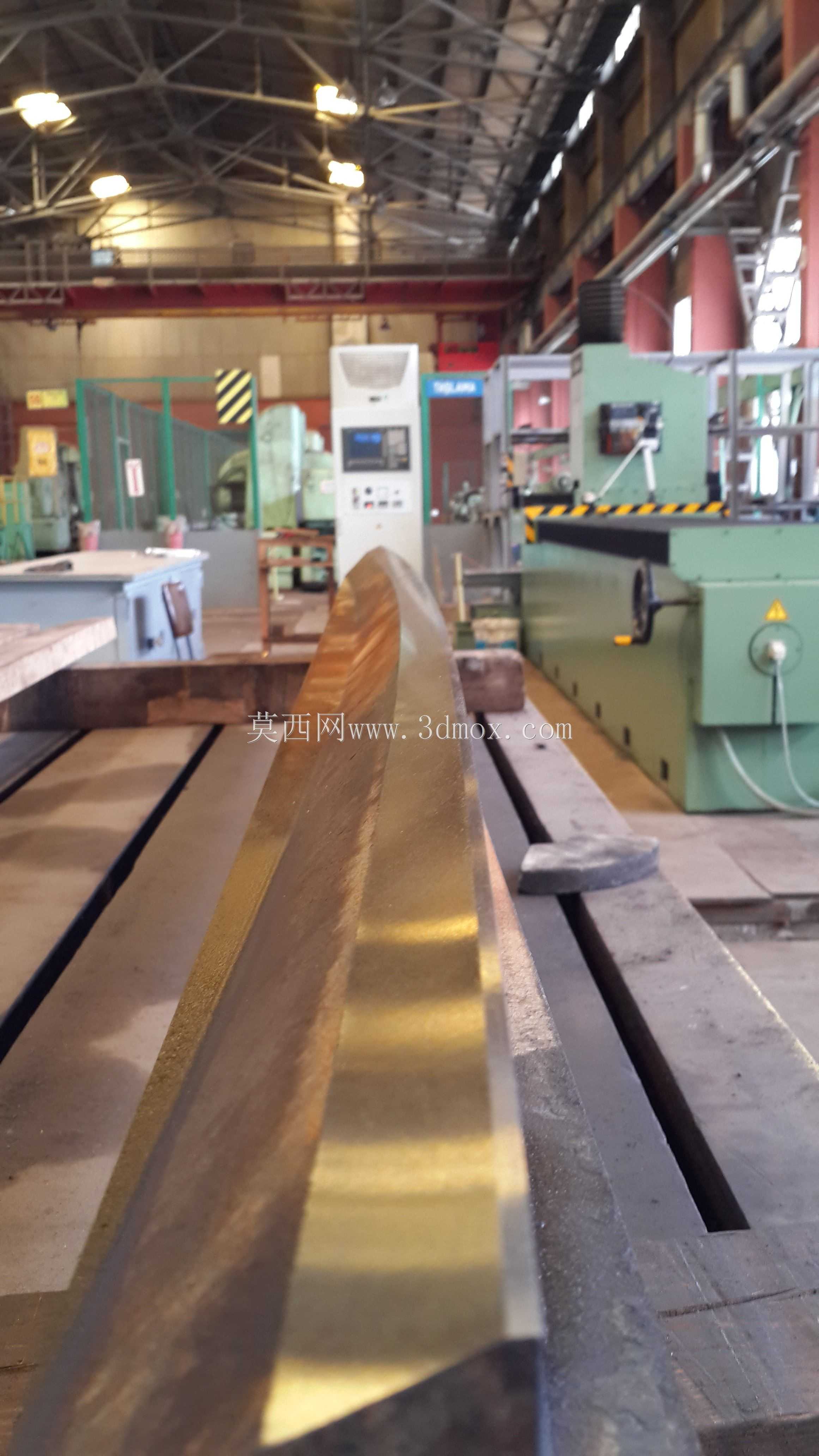

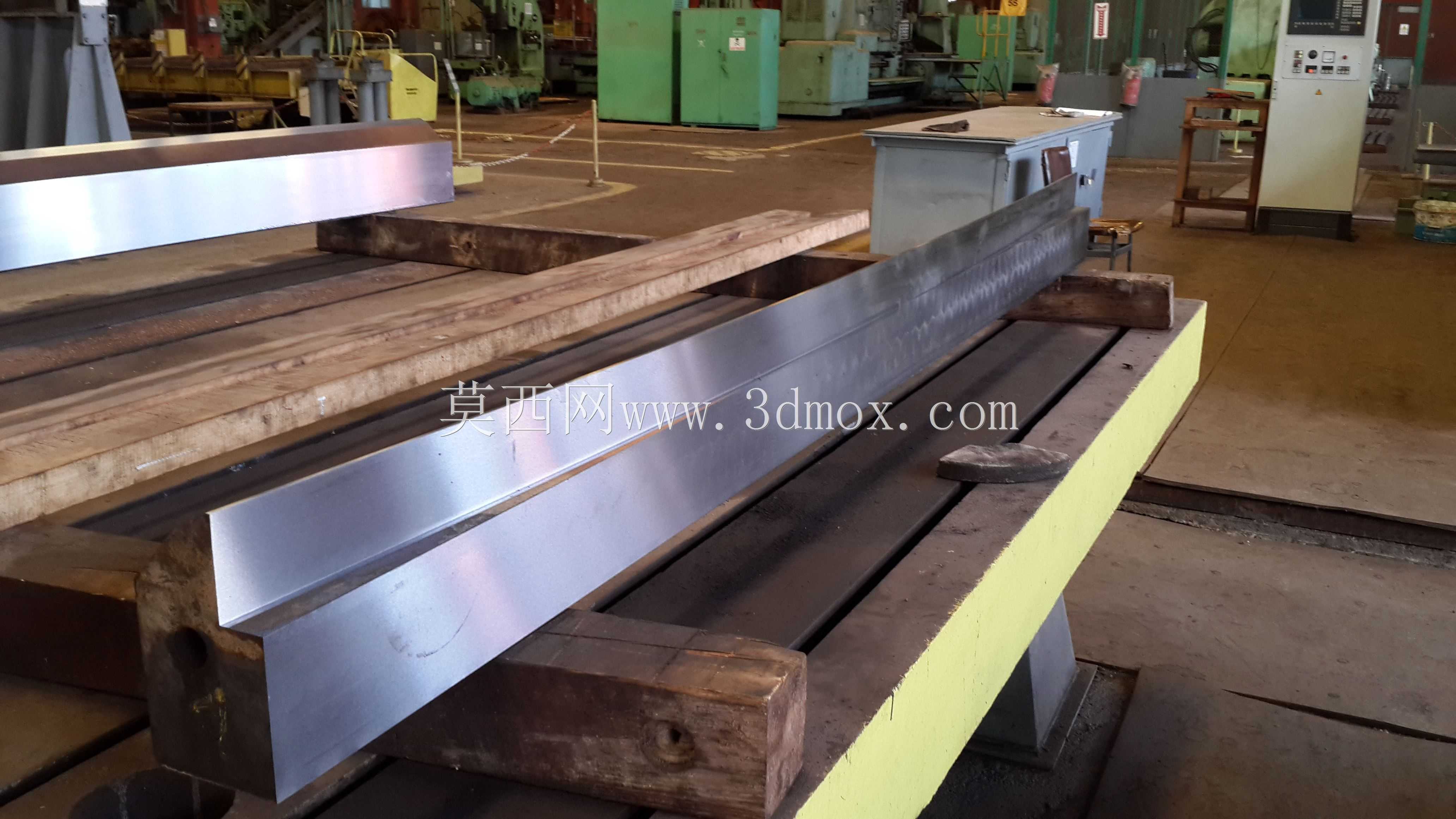

从功能设计来看，该工装采用长条形平衡横梁作为主体承载结构，横梁表面设置黄黑警示标识，能够在作业现场清晰提示设备作业范围，避免无关人员进入吊装危险区域。横梁顶部设置多组吊耳结构，可根据不同规格磁力刀台的重心位置灵活选择吊点，保证吊运过程中刀台始终保持水平状态，不会出现倾斜滑脱的风险。横梁上方配置剪式可调吊具连接结构，顶部的吊环可直接与起重机吊钩相连，剪式结构自带锁紧调节功能，能够根据吊装重量自动调整夹持受力，同时配合侧方的调节手柄可以微调吊具的开合角度，适配不同宽度的吊装连接需求。横梁端部设置手轮驱动的垂直定位机构，通过手轮转动可以带动下方的定位压头上下移动，在磁力刀台吊运至磨床安装位上方时，可通过该机构实现刀台高度方向的微调，配合端部的侧向定位挡块，能够快速将刀台对准磨床的安装连接位置，无需操作人员反复撬动调整。

在设计思路上，这款工装充分考虑了磨床工位的实际作业边界，整体横梁长度适配车间内常用数控磨床的安装工位宽度，不会在吊运过程中与磨床的周边防护、操作面板发生干涉，吊具整体的收拢高度符合车间起重机的最低起升高度要求，能够在有限的厂房空间内完成吊装作业。工装所有与磁力刀台接触的定位端面都做了平齐度处理，不会在接触过程中刮伤刀台的精密安装面，各活动调节部位都预留了手动操作的空间，操作人员站在磨床侧面即可完成所有调节操作，无需探身到吊装重物下方，充分保障作业安全。该工装投入使用后，可将单台磁力刀台的吊装对位时间缩短七成以上，同时完全避免吊装过程中部件磕碰机床的风险，既提升了磨床换产的作业效率，也能有效保护精密加工部件与机床设备的完好性，适配多数中型数控磨床的磁力刀台安装作业需求。
