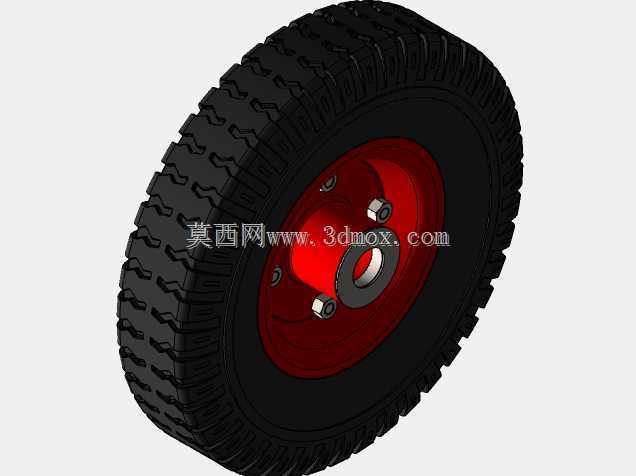

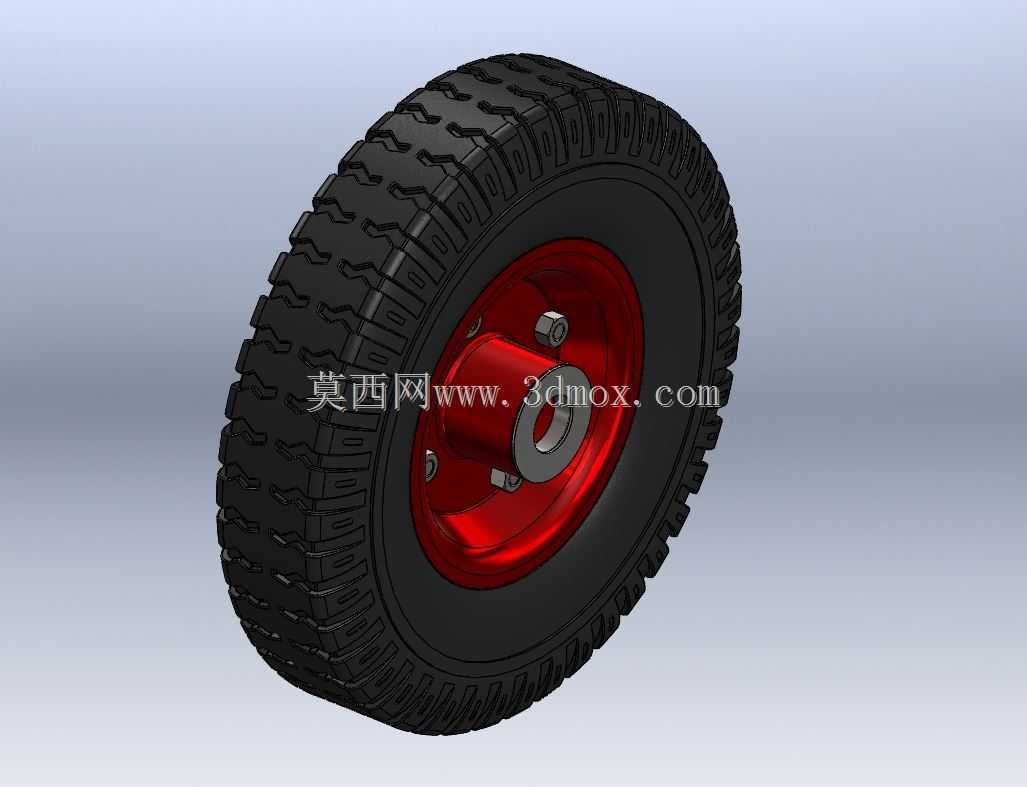

直径220毫米哈瓦里泰克充气滚轮结构

　　日常做非标输送设备、小型移动工装的结构设计时，行走轮的选型和适配一直是容易被忽略却直接影响设备使用体验的环节，这款直径220毫米的充气滚轮，刚好适配多数中小型移动作业设备的负载与行走需求。先从实际应用场景说起，这类充气轮常见于车间轻型物料周转车、小型移动式作业平台、园林手推工具、短途搬运的手动拖车，甚至部分户外小型巡检设备的行走机构上，和实心轮相比，充气结构自带的缓冲特性，能在车间环氧地坪存在微小接缝、厂区水泥路面有细小颗粒凸起、户外草地或不平整铺装路面行走时，有效过滤路面传来的颠簸震动，既避免轮体本身受硬冲击出现结构损坏，也能减少设备上搭载的精密工装、易碎物料因震动出现的位移或损伤。

　　从结构设计的细节来看，这款轮组采用橡胶外胎加金属轮毂的分体组合结构，外胎表面做了连续的折线形防滑花纹，花纹的凸起高度和沟槽宽度经过匹配，在干燥水泥路面能提供足够的抓地力，遇到少量积水或轻微湿滑的路面时，沟槽也能快速排开胎面的积水，减少行走打滑的概率；胎体的橡胶厚度兼顾了耐磨性和弹性，正常车间周转使用场景下，不会因为短时间的摩擦出现过度磨损，也能在压过直径5毫米以内的地面杂物时，通过胎体形变缓冲冲击力，不会出现硬硌导致的胎体开裂。轮毂部分采用冲压金属结构，表面做了红色涂装处理，既提升了金属基材的防锈能力，也能在设备日常点检时快速识别轮组的安装位置，方便检查螺栓紧固状态；轮毂中心的安装孔做了同轴度公差控制，和配套的轮轴装配后，不会出现偏心转动导致的行走抖动，三个均匀分布的紧固螺栓孔，能将轮毂和轮轴的连接法兰牢牢固定，避免设备启停、转向时轮组出现松旷。

　　再说到安装边界的适配，这款轮的外径为220毫米，对应的安装高度需要预留至少115毫米的垂直空间，轮体的横向宽度在设计安装位时，需要预留足够的侧向间隙，避免轮体转动时和设备的机架侧板、支撑筋位出现摩擦；中心安装孔的尺寸适配常规的轻型轮轴规格，配套的紧固螺母带有防松垫片，在设备长期行走震动的工况下，不会出现螺母自行松脱的问题。设计选型时需要注意，这类充气轮的额定负载要匹配设备的整体重量，单轮负载建议控制在合理区间内，避免长期超载导致胎体过度形变、轮毂受力变形；充气压力也要维持在推荐范围内，压力过高会失去缓冲效果，压力过低则会增大行走阻力，甚至出现胎体从轮毂上脱开的风险。

　　从建模的细节处理来看，整个轮组的装配关系完全还原实际生产的装配逻辑，外胎和轮毂的配合面做了过盈配合的结构模拟，紧固螺栓、垫片、中心轴套的细节都完整还原，做设备整体装配时，可以直接将这个轮组装配到底盘的轮轴安装位，不需要再额外调整轮体的干涉问题；胎面的花纹、轮毂的冲压圆角、螺栓头的外形细节都做了写实处理，做设备渲染展示、装配动画制作时，能直接呈现真实的产品效果，不需要再二次优化细节。对于需要做移动设备行走仿真的场景，这个模型的轮体外形尺寸、重心位置都和实物一致，导入仿真环境后可以直接设置接触参数，模拟不同路面下的行走阻力、震动传递效果，帮助设计人员提前验证底盘结构的强度，避免后期样机制作时出现轮组安装位变形、行走卡滞的问题。
