双列中央传动链式托盘输送转移装置

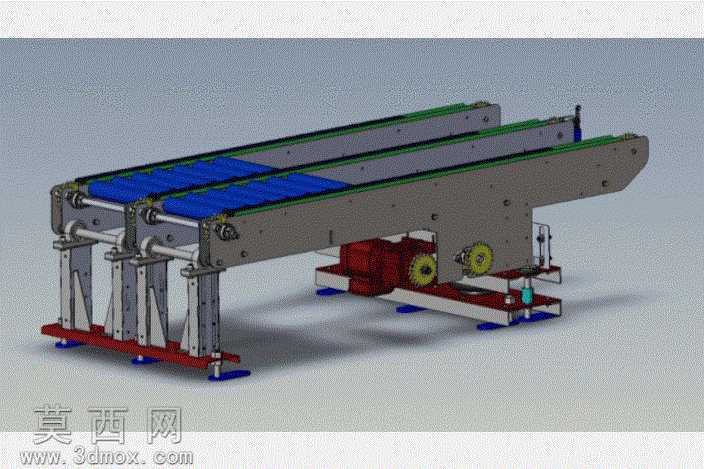

本模型采用SolidWorks完成全参数化三维建模，整体为双列并行的中央链传动托盘输送转移结构，建模过程严格遵循机械设计规范，对每一处装配结构都做了干涉检查，确保各运动部件无碰撞、装配关系完全符合实际生产设备的逻辑。渲染阶段采用写实工业渲染方案，对不同部件赋予对应真实材质：输送链上方的承载托板采用蓝色耐磨工程塑料材质，还原工业输送线常用的防滑耐磨托面质感；机架主体采用喷砂氧化灰色钢材材质，表面做哑光金属质感处理，还原焊接机架的厚重工业质感；底部安装支架采用银灰色不锈钢材质，搭配蓝色可调脚杯，还原设备现场安装调平的结构细节；驱动端的减速电机采用枣红色涂装材质，传动齿轮做了齿面细节建模，赋予亮黄色金属漆质感，清晰展示链传动的啮合结构；传动链条做了逐节链板、销轴的细节建模，还原链条绕链轮转动的完整结构。结构设计上采用中央集中驱动的布局，单台减速电机通过齿轮分动将动力同步传递给两列输送链，保证双列输送线运行速度完全同步，避免托盘输送过程中出现偏斜、卡滞问题；机架采用分段式焊接结构，侧面预留张紧调节机构，可在设备长期运行链条出现伸长后快速调整张紧度，无需拆解主体结构；底部支撑腿采用独立可调设计，每个支腿下方配置防滑减震脚杯，可适应不平整的车间地面安装需求，保证设备运行平稳无晃动。设计思路围绕托盘类工件的工位间转移需求展开，双列布局可适配标准尺寸的工业托盘承载，中央传动的设计将驱动部件集中布置在设备中部，既缩减了设备两端的占用空间，也方便后期对驱动部件做维护保养，整体结构紧凑，传动效率高，可直接集成到自动化生产线中作为托盘中转输送单元，建模过程中对所有标准件都做了简化等效处理，既保证模型视觉效果完整，也控制了整体文件大小，方便后续做装配仿真、运动模拟以及工程图导出使用。
