工业用长距离平皮带带式输送机三维设计

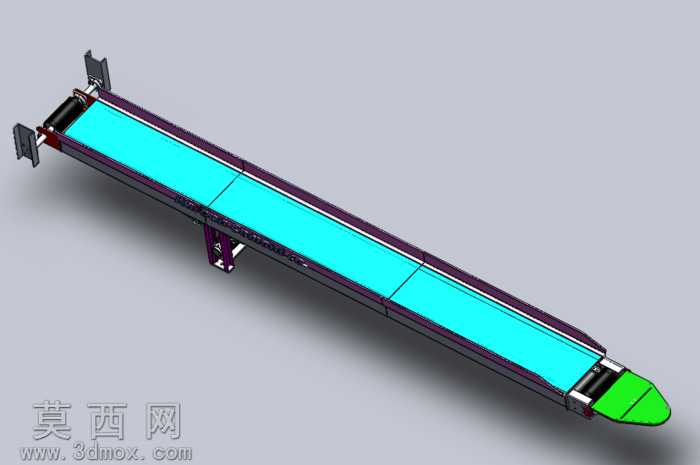

本带式输送机三维模型采用SolidWorks2012完成全参数化建模，整体建模过程严格遵循机械设计规范，从机架结构到输送组件均按照实际工业设备的尺寸比例进行1:1还原，建模阶段先完成整体布局的草图绘制，确定输送机的总长度、带宽、机架高度等核心参数，再通过拉伸、切除、装配约束等操作逐步完成各个零部件的建模与总装。模型的机架部分采用分段式型材拼接结构设计，每段机架通过标准紧固件完成连接，既保证了长距离输送时机架的整体结构强度，也方便实际生产中的运输与现场组装，机架底部设置有可调节高度的支撑脚结构，能够适配不同安装地面的平整度需求，保障设备运行时的稳定性。输送部分采用平皮带作为承载构件，皮带表面设置为醒目的亮青色材质，两端分别配置主动辊筒与从动辊筒，其中主动辊筒端集成了动力安装位，可适配标准减速电机的安装对接，从动辊筒端设置有张紧调节结构，能够通过调整螺栓位置改变辊筒间距，实现皮带张紧度的便捷调节，避免皮带运行过程中出现打滑、跑偏等问题。设备的进料端设置有导向挡边结构，能够引导物料平稳落至皮带表面，防止物料撒落，出料端配置有倾斜导料结构，可让输送至末端的物料顺着导板平稳滑落至下一工序设备，减少物料下落的冲击与飞溅。渲染阶段针对不同部件赋予了对应的材质属性，机架部分采用深色金属烤漆材质，还原工业设备的金属质感与表面涂层效果，辊筒部分赋予镀铬金属材质，体现转动部件的光洁金属表面，皮带部分采用哑光橡胶材质，还原输送带的摩擦表面特性，导料结构采用亮绿色工程塑料材质，区分不同功能部件的同时提升模型的视觉辨识度。整体设计围绕散料、小件物料的长距离水平输送需求展开，结构紧凑合理，各运动部件之间预留了足够的安装与运行间隙，不存在干涉问题，可直接用于相关输送设备的方案展示、结构参考以及教学演示使用。
