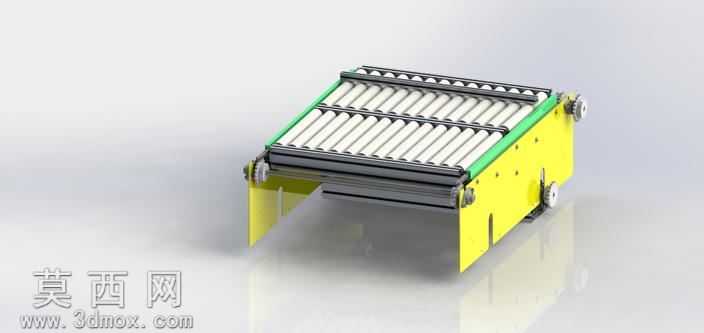

包裹转向扫描滚筒输送转移设备

本模型为物流分拣场景使用的包裹扫描转移输送设备，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，整体结构完整无缺失，可直接用于结构验证、方案演示与生产参考。模型主体采用模块化设计思路，核心输送单元为并排排布的多组滚筒组件，滚筒表面做光滑硬质材质处理，模拟实际生产中耐磨防滑的输送辊面质感，可平稳承载包裹完成水平方向输送；设备两侧设置亮黄色钣金护板，建模时还原了钣金折弯、安装孔位、侧边传动组件的细节结构，护板材质采用哑光金属漆质感渲染，还原工业钣金件的真实表面效果，护板内侧预留传动机构安装空间，侧边可见同步轮、传动轴等传动部件的细节结构，完整呈现动力传递的路径逻辑。设备顶部设置绿色导向边条，采用硬质工程塑料材质渲染，用于对输送过程中的包裹进行侧边限位，避免包裹偏移输送路径；设备前端设置向下延伸的支撑支脚，支脚预留安装固定孔位，可直接对接生产线架体完成设备固定。模型渲染阶段采用柔和影棚光源，对金属部件的反光、塑料部件的哑光质感、滚筒表面的细微纹理都做了精细化材质调整，整体视觉效果贴近真实工业设备。该设备的核心设计思路是在常规滚筒输送线的基础上，集成包裹转向转移功能，可在包裹经过扫描工位后，根据扫描识别结果将包裹切换输送方向，完成不同流向包裹的分拣转移，无需额外设置顶升移栽机构，结构紧凑占用空间小，传动结构简单可靠，维护成本低，可适配电商、快递仓储等场景的中小件包裹分拣输送需求，建模时对各运动部件的配合间隙做了合理预留，可直接添加运动仿真模拟输送、转向的完整工作流程，验证结构运行的流畅性与干涉情况。
