绘图用规整蜂窝网格结构三维设计

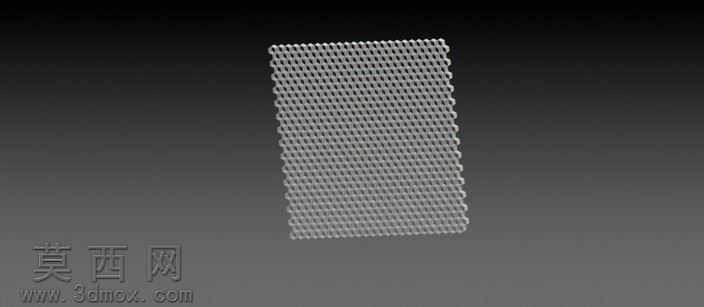

本作品是面向绘图辅助场景设计的蜂窝网格三维结构，建模阶段采用参数化阵列逻辑搭建整体框架，首先绘制单个正六边形蜂窝单元的闭合轮廓，对轮廓进行等距偏移生成蜂窝壁的厚度截面，通过拉伸特征生成单蜂窝单元的基础实体，再以矩形阵列的方式沿横向与纵向两个维度进行规则排布，阵列过程中严格控制相邻单元的间距，保证相邻蜂窝壁完全贴合无错位、无间隙，最终形成矩形边界的规整蜂窝网格整体。建模过程中对蜂窝壁的厚度、单元孔径、整体长宽尺寸做了统一参数约束，可根据实际绘图需求快速调整对应参数，适配不同比例的绘图调用场景。材质设置阶段，为模型赋予半哑光的浅灰白色硬质材质，调整材质的漫反射与粗糙度参数，避免渲染时出现过强的反光干扰结构展示，同时保留蜂窝壁边缘的细微高光，清晰呈现网格的通透层次与立体结构。渲染环节采用正交视角搭配柔和的环境光，从模型正前方与侧上方补充弱度补光，消除蜂窝孔隙内部的死黑区域，让每一层蜂窝单元的轮廓都清晰可辨，既能够直观展示蜂窝结构的规整排布特性，也能清晰呈现孔隙的通透效果。结构设计上，整体蜂窝网格保持均匀的壁厚与一致的单元尺寸，边缘处做了齐平裁切处理，让整体外轮廓为规整矩形，方便在绘图过程中直接作为填充纹理、结构示意素材调用，无需额外进行边缘修整。设计思路围绕绘图场景的实用需求出发，摒弃了多余的装饰性结构，专注于还原标准蜂窝网格的结构特征，保证模型结构简洁规整，在各类工程绘图、示意图绘制场景中，可直接调用作为蜂窝结构的示意素材，也可作为轻量化多孔结构的基础原型，用于后续衍生结构的设计调整，模型整体拓扑结构规整，无多余碎面与几何错误，可顺畅导入各类三维软件与绘图工具中使用。
