蜂窝结构车辆碰撞缓冲吸能装置设计

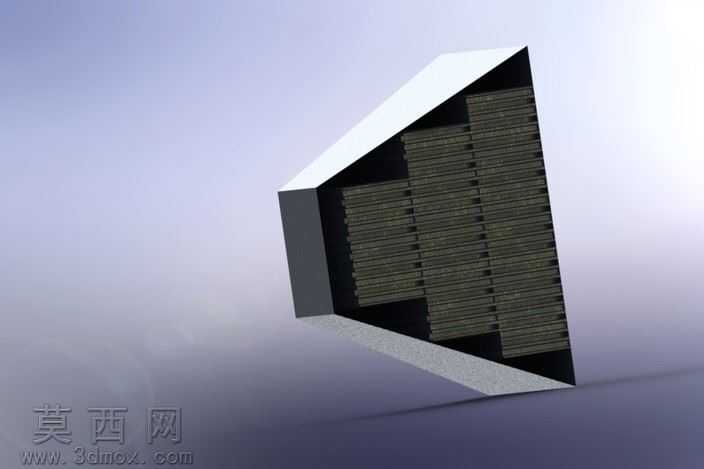

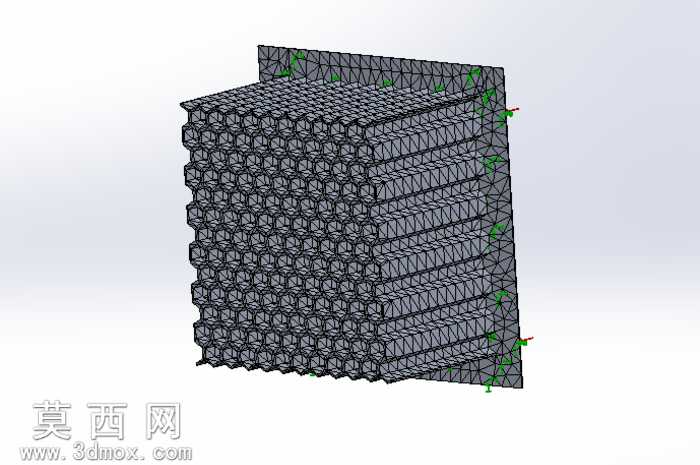

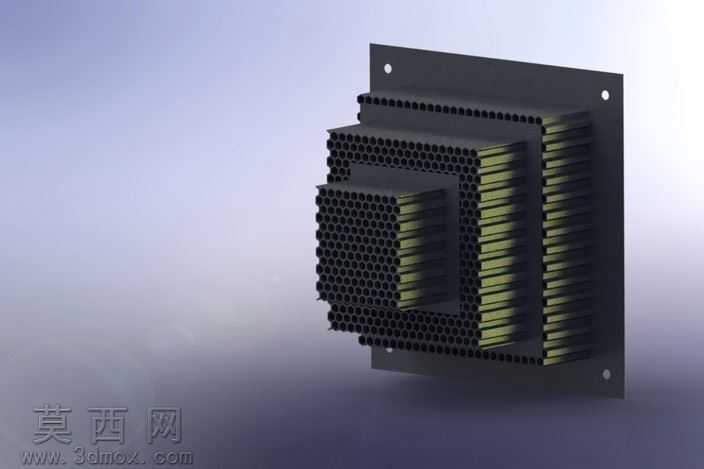

本作品为面向车辆碰撞安全场景设计的蜂窝式吸能缓冲装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中重点对蜂窝胞元的排布逻辑、轴向角度进行了精准定义，将核心吸能区域的蜂窝胞元轴设置为类水平排布，与垂直方向的非角度蜂窝行形成稳定的受力支撑体系，确保碰撞发生时吸能结构可以按照预设的溃缩路径逐层变形，避免出现瞬时刚性冲击。建模阶段对装置的外壳承力结构与内部蜂窝填充结构做了独立的参数化分组，外壳采用带斜切导向面的楔形封闭轮廓，既可以在碰撞初始阶段引导接触力向内部蜂窝结构均匀传导，也能避免结构受侧向力时出现提前失稳弯折的问题；内部蜂窝层采用等壁厚正六边形胞元逐层堆叠排布，每一层蜂窝胞元的对接边都做了共面约束处理，保证网格划分与受力分析时的结构连续性，同时针对蜂窝层与外壳内壁的连接区域做了过渡圆角处理，消除应力集中隐患。材质设定上，外壳承力结构选用高强度冷轧钢材材质，渲染时赋予哑光深灰金属质感，调整表面粗糙度参数模拟冲压成型后的金属表面肌理；内部蜂窝吸能结构选用铝合金吸能材质，渲染时赋予偏深的亚光金属质感，通过明暗层次区分内外结构的材质差异，同时在场景中添加柔和的渐变环境光，搭配定向主光源突出蜂窝层的堆叠层次感与结构的立体轮廓，渲染输出时调整景深参数让结构核心区域清晰呈现，边缘区域做轻微虚化处理提升视觉聚焦效果。设计思路围绕车辆碰撞时的动能耗散逻辑展开，核心目标是在碰撞发生时通过蜂窝结构的逐层压溃变形，将车辆碰撞产生的动能逐步转化为结构变形的内能，逐步降低碰撞瞬间的冲击力峰值，避免冲击力直接传导至驾乘舱与车辆核心承力框架，保护车架、驱动系统等核心部件不受剧烈变形损伤，同时降低碰撞对驾乘人员的冲击载荷。该结构可安装于车辆前部或后部的防撞梁与车架之间，也可用于道路障碍端的缓冲吸能场景，适配学生工程竞赛类的车辆安全结构设计需求，整体结构在保证吸能效率的同时控制了整体重量，兼顾了轻量化与安全性能的平衡，建模过程中所有结构尺寸都预留了参数调整接口，可根据不同的吸能需求调整蜂窝胞元的壁厚、边长以及整体装置的外形尺寸，适配不同车型的安装空间要求。
