大跨度跨江悬索桥整体结构三维设计

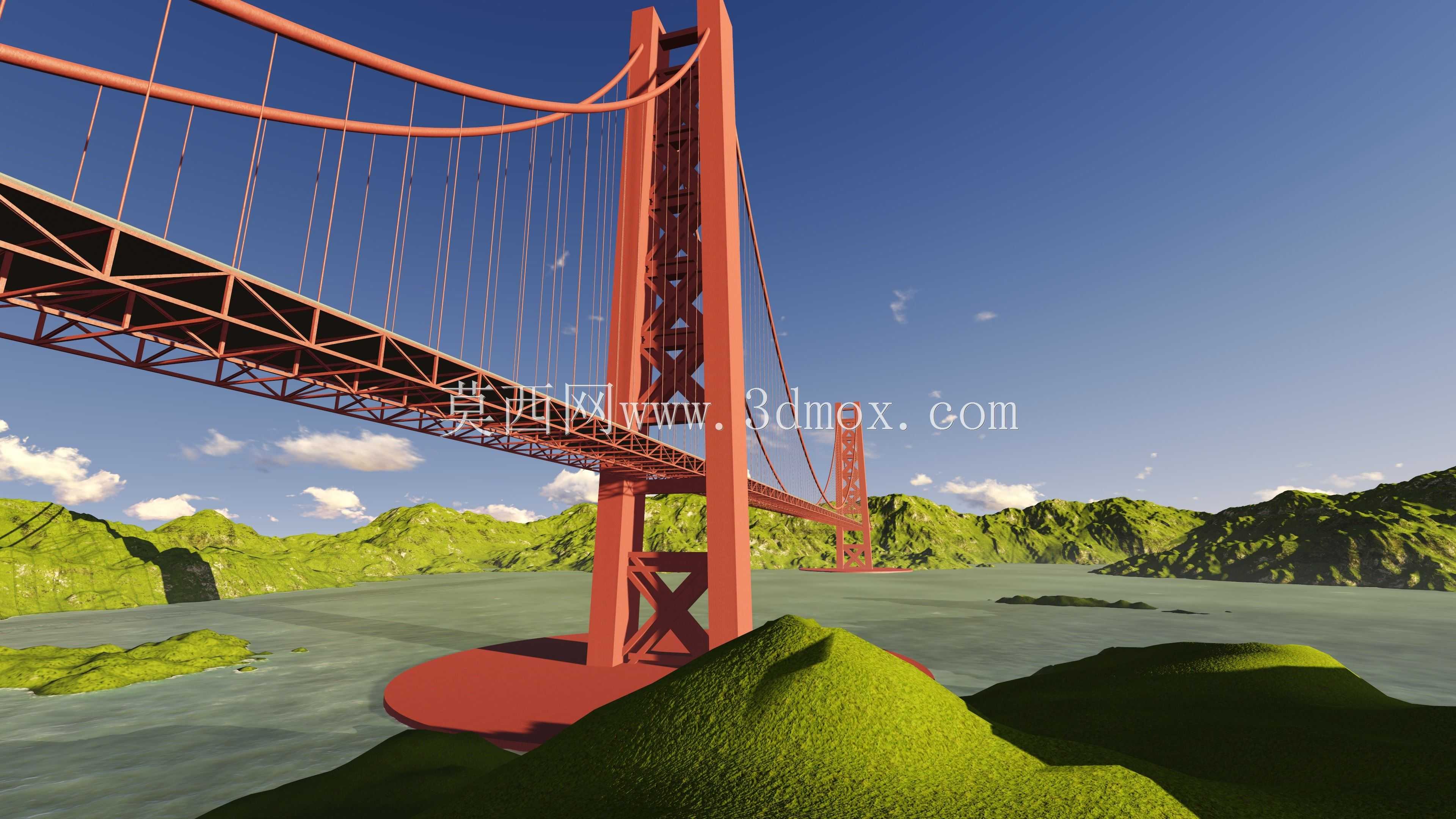

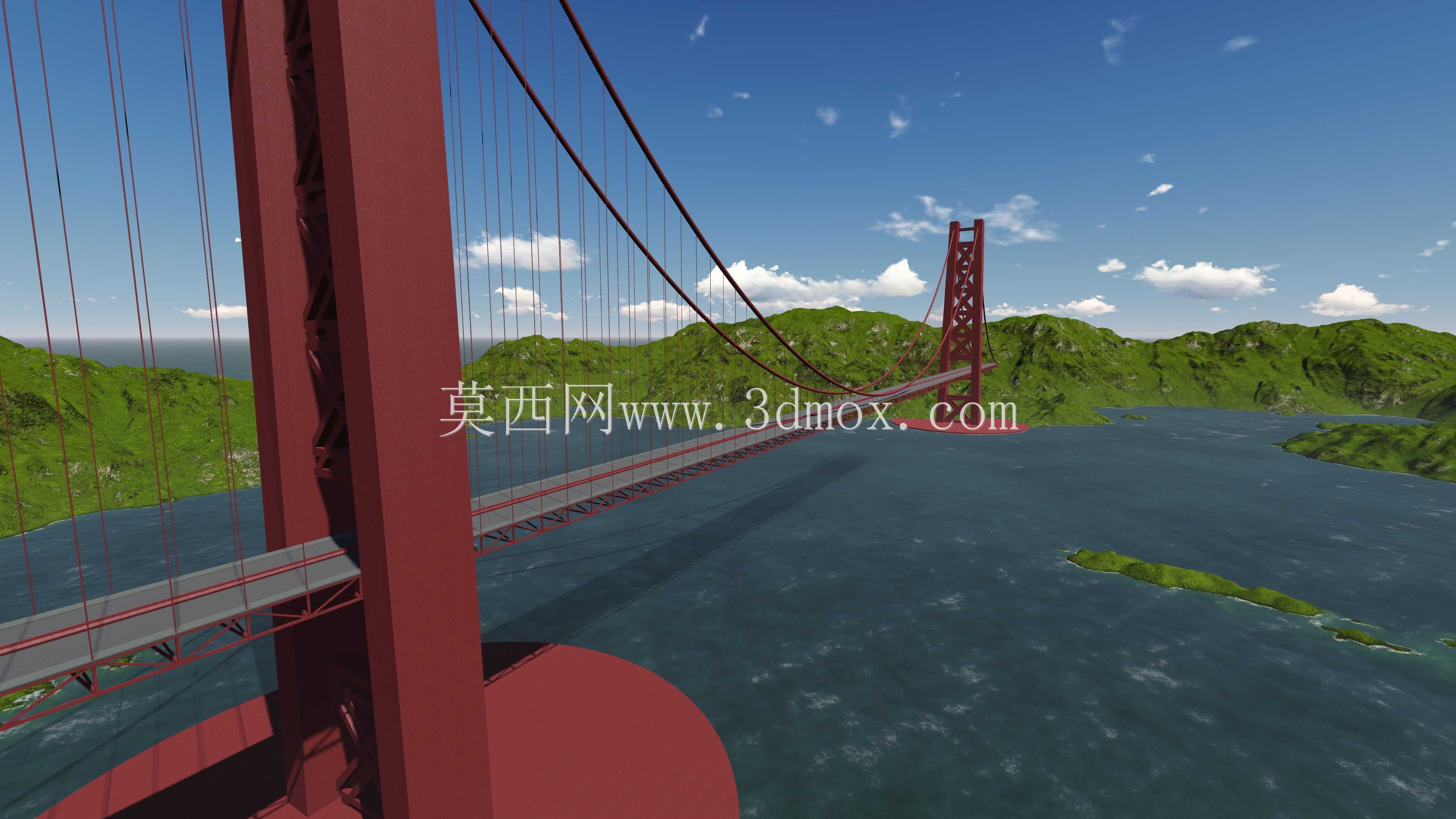

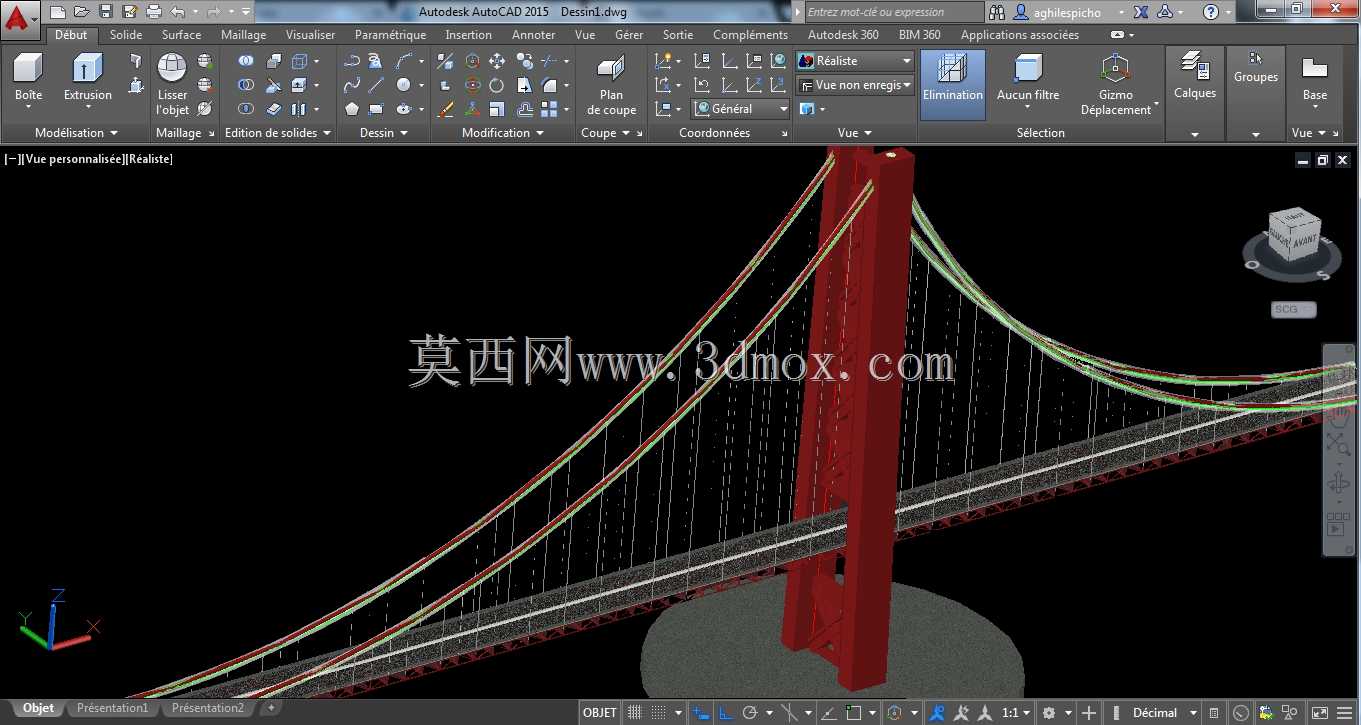

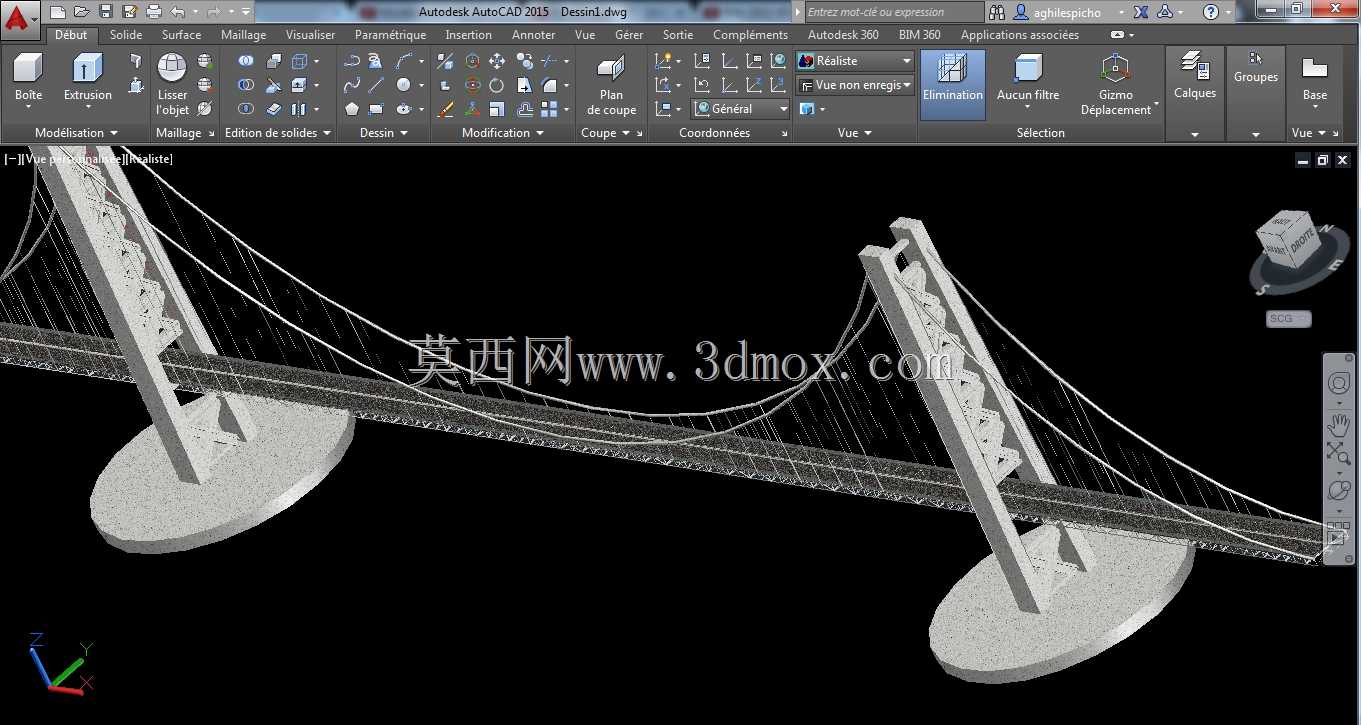

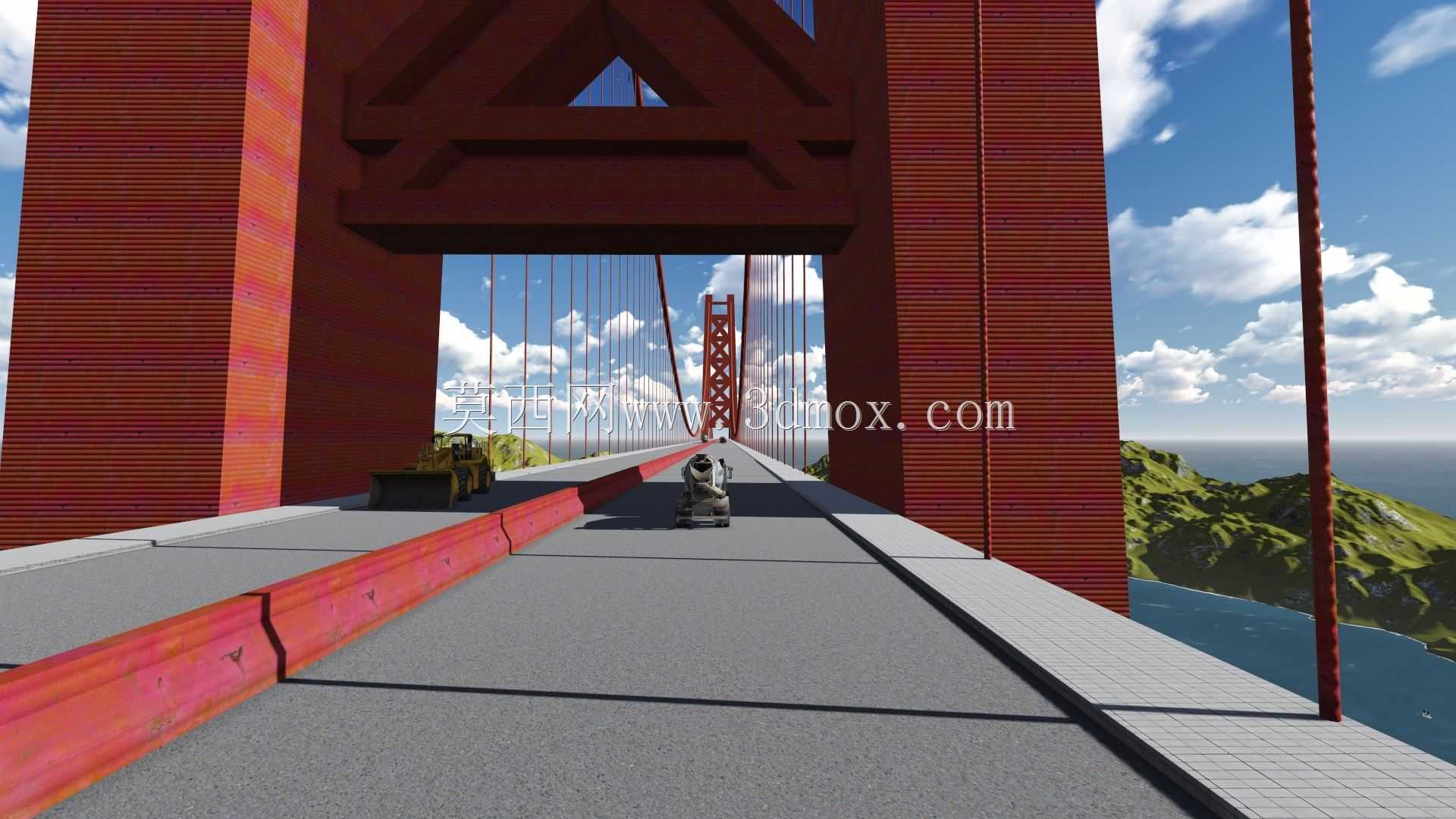

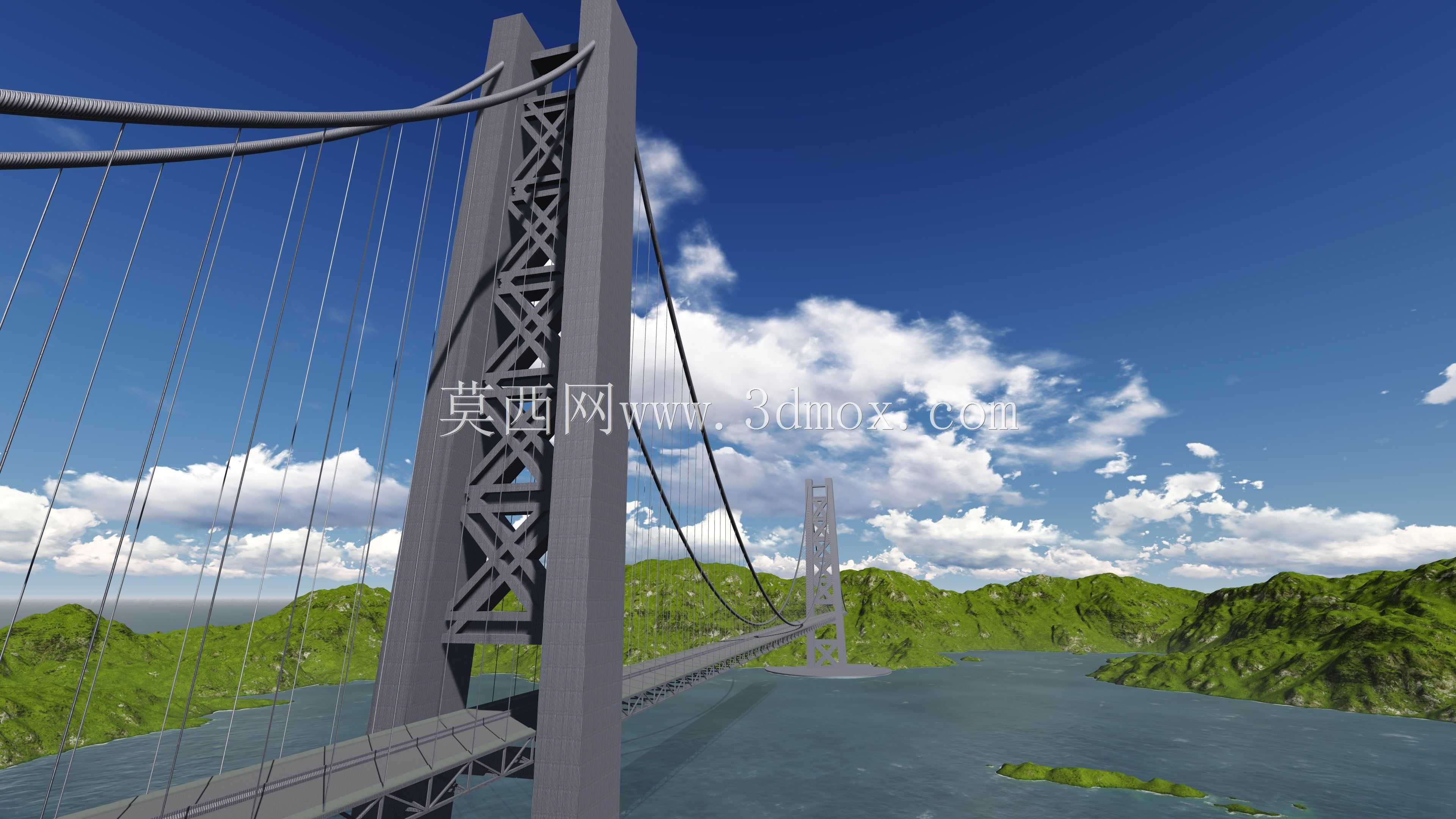

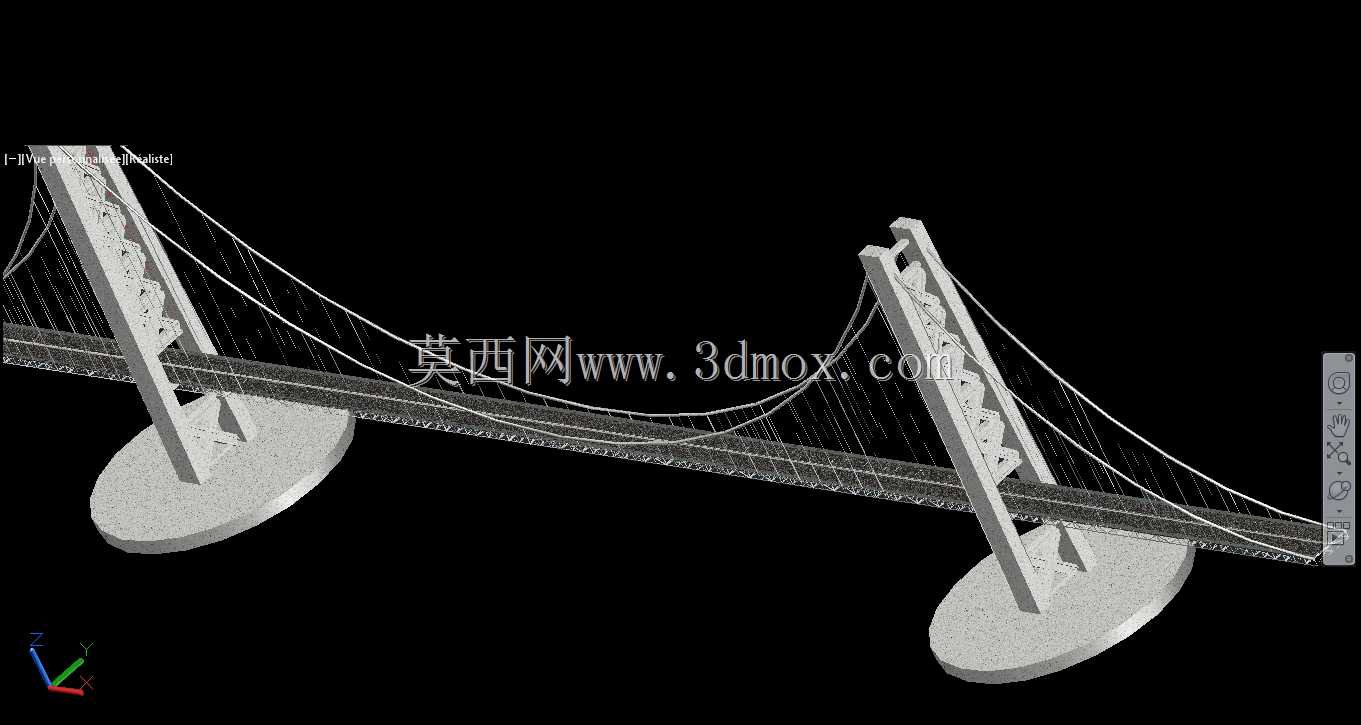

本次呈现的悬索桥三维结构，主要面向跨江、跨峡谷等大跨度交通基建场景的方案推演、结构展示与教学演示使用，作为大跨度桥梁的经典结构形式，悬索桥能够充分利用高强主缆的抗拉性能，在数百米乃至上千米的跨度区间内，实现更低的结构自重占比，适配深水、深谷等难以设置密集桥墩的复杂建设环境，承担跨区域公路、人行乃至轻型轨道交通的通行承载功能。从结构功能特性来看，该模型完整还原了悬索桥的核心受力体系：高耸的门式桥塔作为主要竖向承重构件，将主缆传递的竖向荷载传导至底部扩大基础，适配山区临水区域的地基承载特性；两根弧形主缆沿桥跨方向形成自然悬链线形态，是整个结构的核心受力传力载体，通过均匀排布的垂直吊索，将桥面系的恒载与通行活载均匀传递至主缆，再经由桥塔、锚碇结构将荷载传导至地基；桥面采用钢桁架梁结构，既具备足够的抗弯抗扭刚度保障通行稳定性，又通过镂空桁架结构降低风阻，适配峡谷、江面区域的强风环境，减少风致振动对结构安全的影响。在设计思路层面，该结构充分遵循悬索桥的受力逻辑，桥塔采用变截面门式钢架形式，底部设置扩大承台与地形匹配，既保障结构抗倾覆稳定性，也贴合山地临水区域的地形起伏特征；主缆的垂跨比设置在合理区间，平衡主缆拉力与桥塔高度的工程经济性，吊索沿桥跨等距排布，保障桥面荷载均匀传递，避免局部应力集中；桥面两端设置衔接段，能够与两岸的引桥道路平顺衔接，满足通行路线的线性要求。从安装边界与尺寸适配角度来看，该模型的桥塔高度、主缆跨度、桥面宽度均按照常规大跨度悬索桥的比例进行还原，底部承台的尺寸预留了足够的地基嵌入空间，两岸锚碇结构的位置与山体地形结合，无需额外大规模开挖改造地形即可实现结构锚固；桥面的净空高度预留了足够的通航空间，能够满足江面通航船舶的通行高度要求，桥塔两侧的横向抗风结构设计，也能够适配峡谷区域的横向强风荷载，保障结构在极端天气下的稳定性。整个结构的细节还原度较高，桥塔的桁架加劲结构、主缆的索夹节点、吊索的连接构造、桥面的护栏与行车面结构都做了清晰呈现，既可以用于桥梁工程的教学演示，帮助学习者直观理解悬索桥的受力传递逻辑，也可以用于基建项目的方案展示，直观呈现桥梁建成后的整体形态与周边地形的适配效果。
