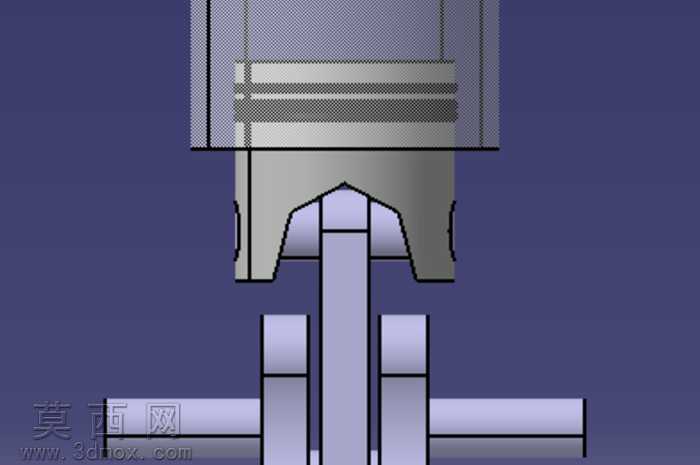

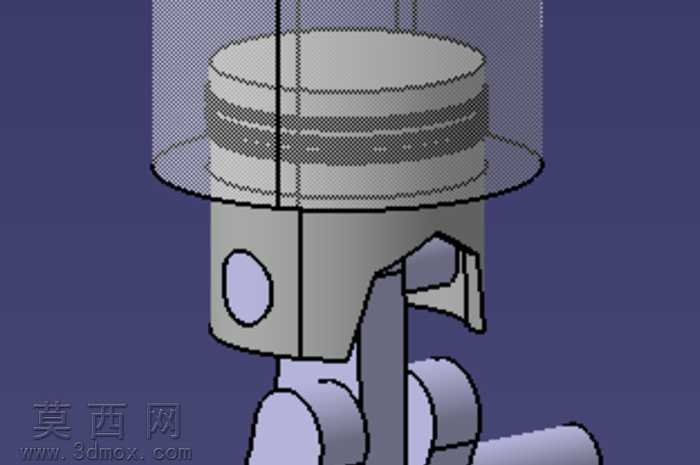

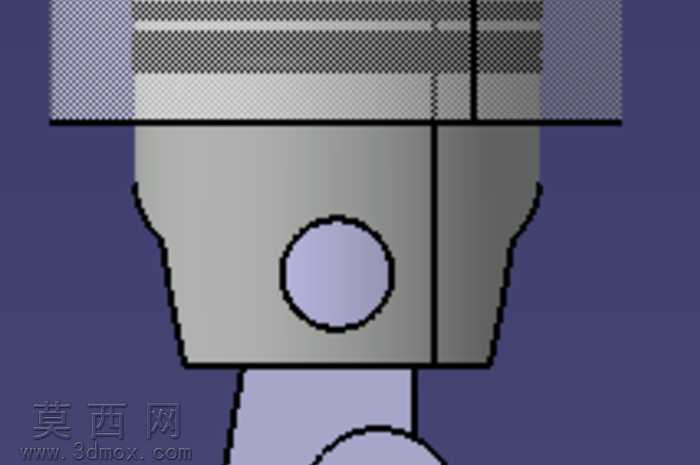

单缸活塞曲柄连杆发动机结构演示模型

本模型为单缸内燃机核心运动结构的三维建模作品，完整还原了活塞往复运动与曲轴旋转运动的转换逻辑，建模过程严格遵循内燃机实际工作的结构比例，对活塞本体、活塞环组、连杆组件、曲轴曲柄销与主轴颈等核心部件进行了精细化的特征构建。在建模阶段，首先以气缸中心轴线与曲轴旋转中心的垂直距离为基准，确定活塞行程的核心参数，依次绘制活塞的裙部轮廓、环槽结构、销座安装位，通过拉伸、切除、圆角特征完成活塞主体的构建，对三道活塞环分别采用不同的截面轮廓建模，还原气环与油环的结构差异；随后构建连杆部件，以活塞销孔中心与曲柄销中心的距离为连杆长度基准，绘制连杆杆身的工字型截面轮廓，通过扫描特征生成杆身结构，再对连杆大头、小头的安装孔、轴瓦定位槽进行细节切除，添加连杆盖的螺栓连接位特征，还原连杆组件的装配逻辑。曲轴部分以主轴颈的同轴度为基准，构建曲柄臂、平衡重、曲柄销的偏心结构，通过旋转特征生成主轴颈与曲柄销主体，对平衡重的轮廓进行放样切除，匹配实际曲轴的配重设计，同时添加曲轴两端的输出轴定位特征。装配阶段严格按照机械配合关系添加约束，活塞与气缸壁添加同轴配合与轴向滑动限位，活塞销与活塞销座、连杆小头添加同轴配合，连杆大头与曲柄销添加同轴旋转配合，曲轴主轴颈与机体安装位添加同轴旋转配合，确保所有运动部件无过约束、无干涉，可完整模拟进气、压缩、做功、排气四个冲程中活塞上下往复带动曲轴旋转的完整运动过程。材质渲染阶段，对活塞部件赋予铝合金材质，调整金属粗糙度与反光参数还原铸铝活塞的哑光金属质感，活塞环赋予镀铬钢材材质，添加轻微的磨损纹理提升真实感；连杆与曲轴部件赋予调质钢材材质，调整金属光泽度与表面粗糙度，还原锻钢部件的机加工表面质感；气缸套赋予灰铸铁材质，添加半透明的磨砂玻璃效果用于展示内部运动结构，背景采用深蓝色哑光材质突出主体结构，通过环境光与定向光源的组合打光，清晰展现各部件的结构轮廓与装配关系，整体模型结构严谨，配合关系准确，可用于内燃机工作原理的演示、结构教学以及相关动力部件的设计参考。
