曲轴活塞联动动画组装结构设计

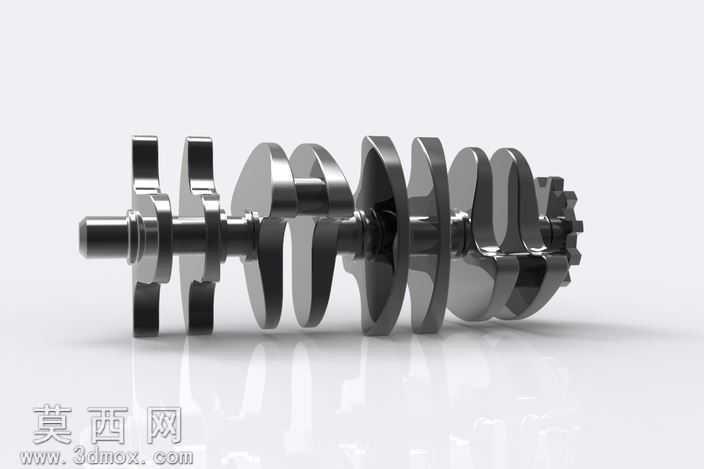

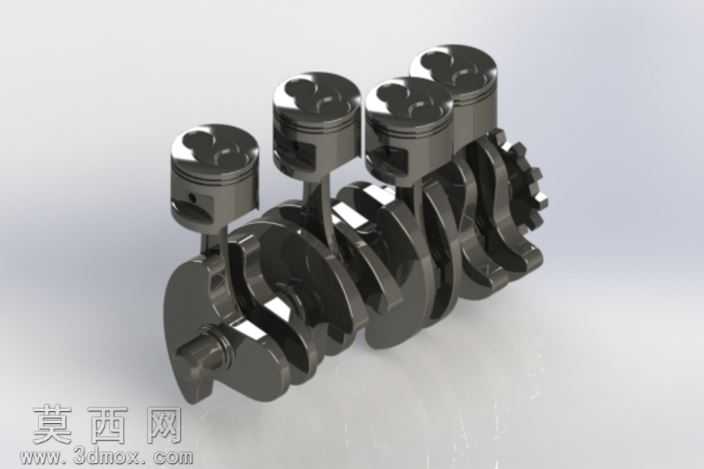

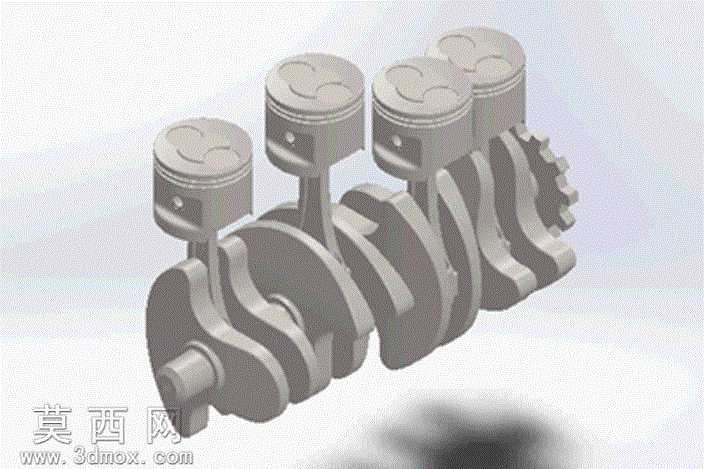

本作品为曲轴与活塞联动的组装结构设计，采用三维参数化建模方式完成整套机构的搭建，核心围绕内燃机曲柄连杆机构的运动逻辑展开设计。建模过程中首先完成曲轴主体的结构绘制，对曲轴的主轴颈、连杆轴颈、曲柄臂、平衡块等结构进行精准的参数化定义，确保各轴段的同轴度、连杆轴颈的偏心距符合曲柄连杆机构的运动行程要求，曲轴的圆角过渡、油道开孔等细节结构均按照实际动力部件的结构特征完成建模，保证结构的合理性。随后完成活塞组件的建模，包含活塞本体、活塞销、活塞环等配套零件，活塞的裙部型线、环槽结构、销座位置均匹配曲轴的运动行程参数，确保活塞在往复运动过程中与曲轴连杆的配合无运动干涉。完成单个零件建模后进行整体装配约束，通过同轴约束、贴合约束、运动副定义将活塞与曲轴连杆进行连接，添加符合实际运动逻辑的运动算例，实现曲轴旋转带动活塞做往复直线运动的动画效果，可直观展示四冲程引擎内部曲柄连杆机构的运动过程。材质设置上，曲轴部件采用合金结构钢材质，添加调质处理后的金属质感纹理，调整表面粗糙度参数模拟真实机加工后的金属表面效果；活塞部件采用铝合金材质，设置较轻的金属质感与较低的反光度，匹配铝合金活塞的实际材质特征；各连接配合面设置轻微的摩擦质感，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的工业场景光源，多角度打光避免金属部件出现过强的反光遮挡结构细节，调整阴影参数让各零件的装配层次更加清晰，动画输出时设置合理的帧速率，完整展示曲轴旋转一周过程中活塞的上下止点位置变化、连杆的摆动过程，可直观呈现动力系统核心部件的运动传递逻辑。设计过程中未参考特定量产机型的尺寸参数，重点聚焦曲柄连杆机构的运动原理展示，通过简化非核心结构突出运动传递关系，既保证机构运动逻辑的准确性，也让整体装配结构简洁清晰，适合用于内燃机动力结构的原理演示、教学展示使用，能够帮助观者快速理解曲轴将旋转运动转化为活塞往复运动的核心工作逻辑。
