AMEC轻型QD天轮与圆锥法兰衬套组件

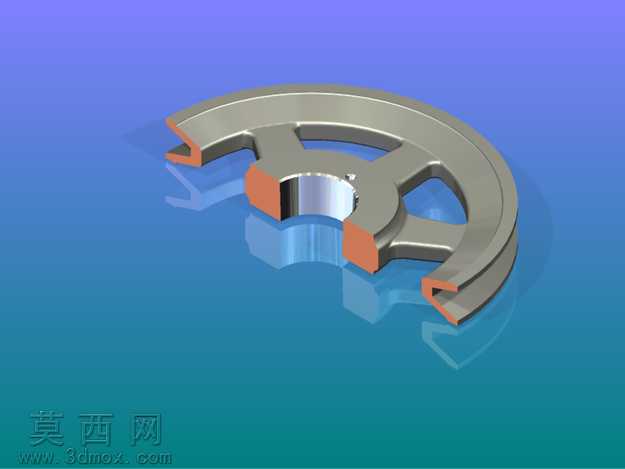

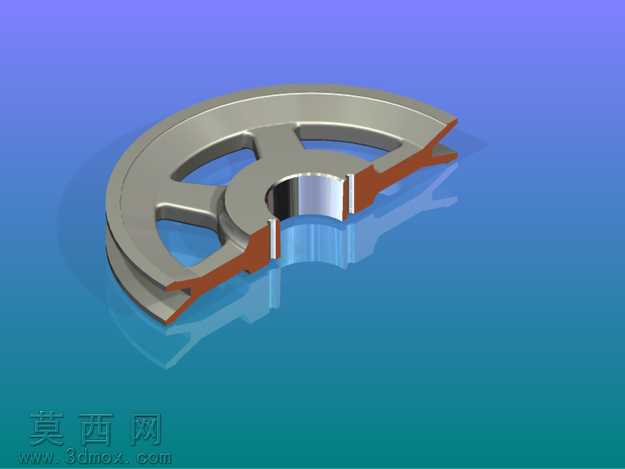

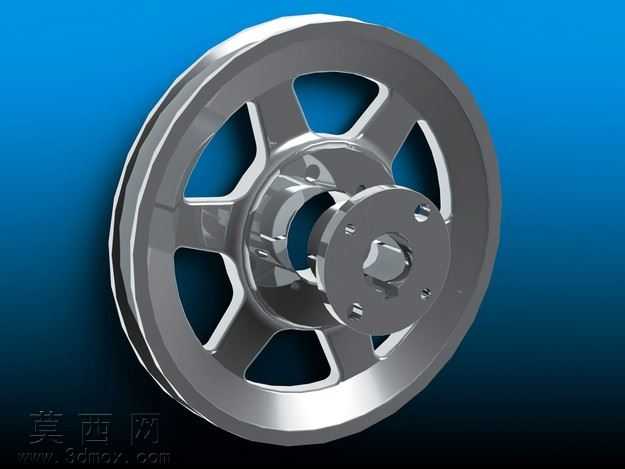

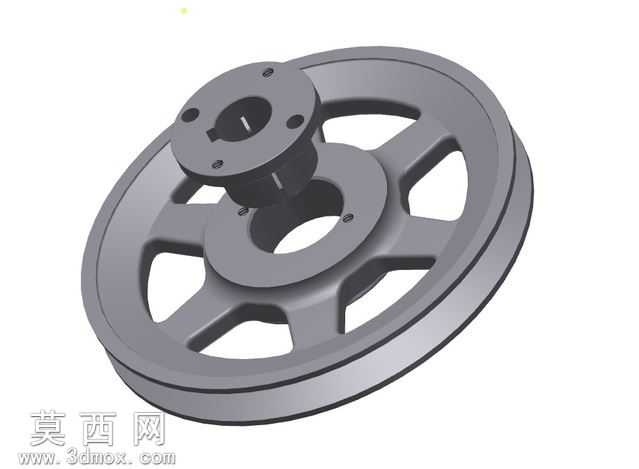

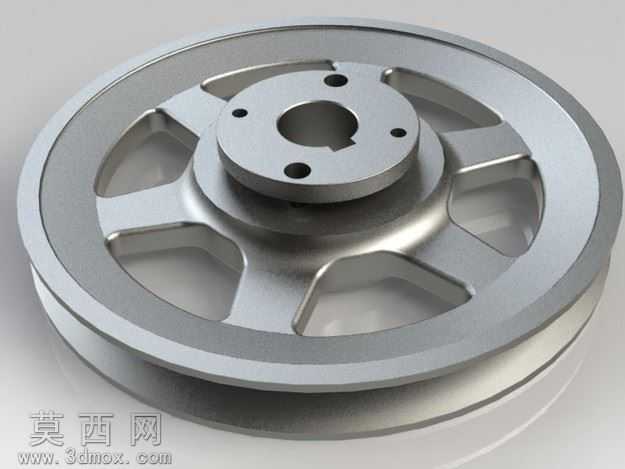

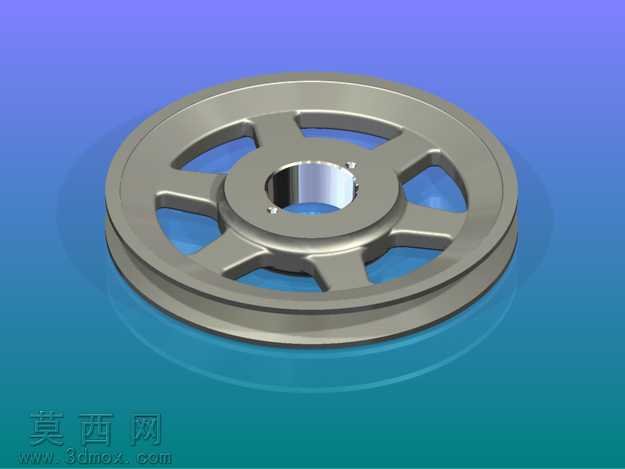

本组件为AMEC规格的轻型QD天轮与圆锥法兰衬套配套结构，建模过程严格遵循机械传动件的实际尺寸规范，首先通过草图绘制轮体的外轮廓截面，以旋转特征生成带轮的基础基体，再通过拉伸切除特征加工出轮辐的镂空减重结构，六处对称分布的轮辐在保证轮体结构强度的同时，有效降低了整体自重，减少传动过程中的转动惯量。轮缘部分按照带传动的标准型线设计凹槽结构，保证传动带与轮体的贴合度，避免传动过程中出现打滑、跑偏的问题。配套的圆锥法兰衬套采用锥面配合的设计思路，通过拉伸特征生成衬套的锥度基体，再通过切除特征加工出键槽与安装孔位，衬套与天轮中心的锥孔形成过盈配合结构，无需额外的复杂定位结构即可实现轮体与传动轴的可靠连接，安装拆卸过程便捷，适配不同轴径的传动安装需求。建模过程中对所有安装孔位进行了阵列特征处理，保证孔位的位置度公差符合机械装配要求，法兰盘上的四处安装孔对称分布，可通过紧固件实现衬套与轮体的锁紧固定，避免传动过程中衬套与轮体出现相对转动。材质渲染阶段，轮体与衬套均采用灰铸铁材质参数设置，还原金属铸件的哑光磨砂质感，对轮缘的配合面、衬套的锥面、键槽的工作面进行了轻微的光泽度调整，区分加工面与非加工面的视觉差异，整体渲染效果还原了工业五金件的真实质感。结构设计上充分考虑了传动件的受力特性，轮辐与轮缘、轮毂的连接处均做了圆角过渡处理，避免应力集中导致的部件断裂问题，中心轮毂部分做了加厚处理，提升与衬套配合的接触面积，保证扭矩传递的可靠性。整套模型的结构完全匹配实际工业应用中的QD系列滑轮安装标准，可直接用于传动机构的装配模拟、工程出图参考以及3D打印样件验证。
