多规格直背P型弹性开口销三维设计

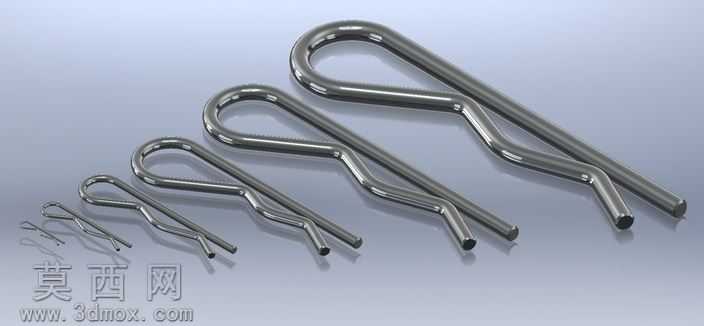

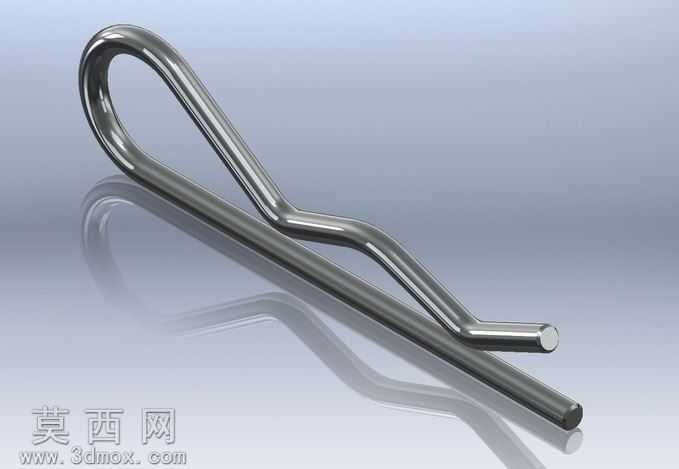

本作品为系列化直背P型弹性开口销的三维参数化设计成果，建模过程采用SolidWorks软件完成全流程构建，首先通过草图绘制精准勾勒单款开口销的截面轮廓与中心走线路径，利用扫描特征完成主体金属丝形态的生成，针对不同规格的产品采用全局变量驱动的参数化设计逻辑，通过调整线径、整体长度、弯折半径、开口张角等核心参数，快速衍生出从微型到大型的全尺寸系列模型，无需重复建模即可覆盖不同使用场景的选型需求。材质设置阶段选用弹簧钢作为基础材质，在材质编辑器中调整金属粗糙度为0.12、反射率为0.85，添加轻微的各向异性反射效果模拟冷拔钢丝的表面拉丝质感，同时在弯折部位添加细微的应力形变纹理，还原五金冲压弯折加工后的真实表面状态，避免模型呈现过于理想化的光滑塑料感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度投射，搭配柔光箱弱化硬阴影，辅助光源从另一侧补光消除暗部死黑，底部添加弱反光承载台突出金属件的轮廓反光，最终渲染图清晰呈现不同规格开口销的尺寸梯度与金属质感。结构设计上严格遵循直背P型销的实用功能逻辑，头部环形弯折处做圆角过渡避免应力集中，直背段保持平直度保证插装时的导向性，末端双支脚做等长设计与微张角度处理，确保插装后可通过自身弹性实现卡紧锁止，防止连接件松脱，整体结构无冗余特征，所有弯折角度、线径比例均参考通用五金件的行业标准设定，可直接用于装配验证、产品展示或生产加工参考。设计思路围绕系列化、标准化的工业紧固件需求展开，摒弃非必要的装饰性结构，完全以功能实现为核心，通过参数化建模方式大幅提升同系列不同规格产品的设计效率，模型的细节还原度兼顾视觉展示与工程实用性，既可以作为机械设计教学中的典型弹性紧固件案例，也可直接导入装配体完成整机的紧固件配套设计。
