集成齿轮传动的一体式3D打印水泵结构

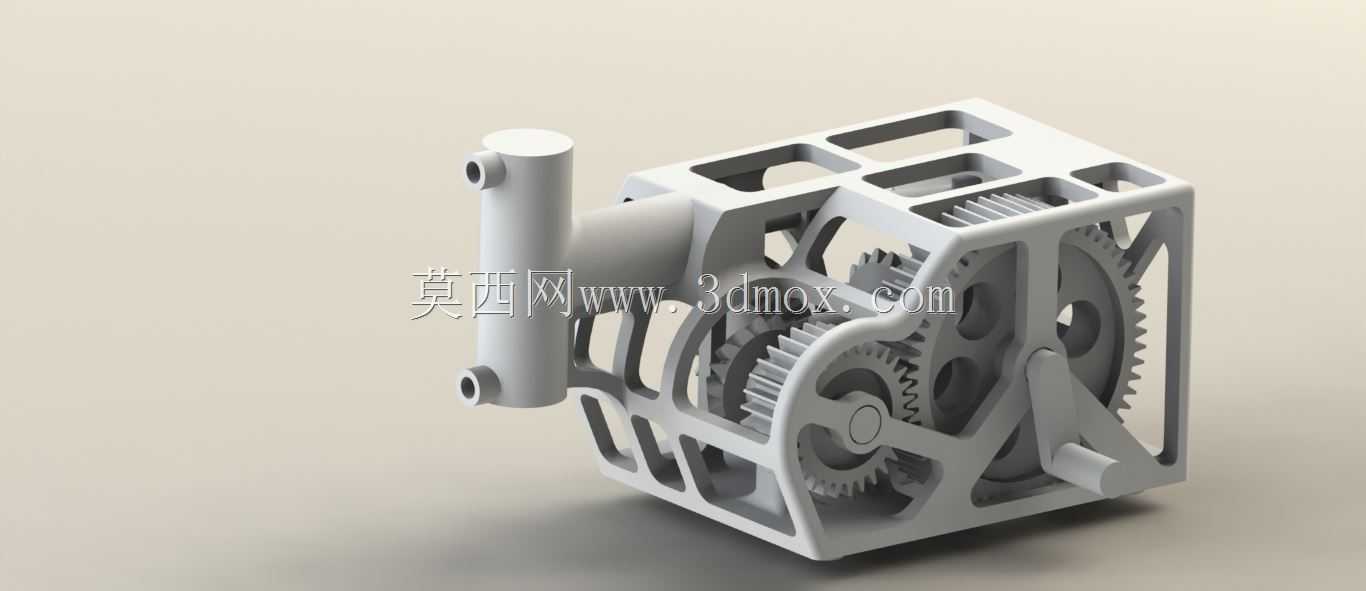

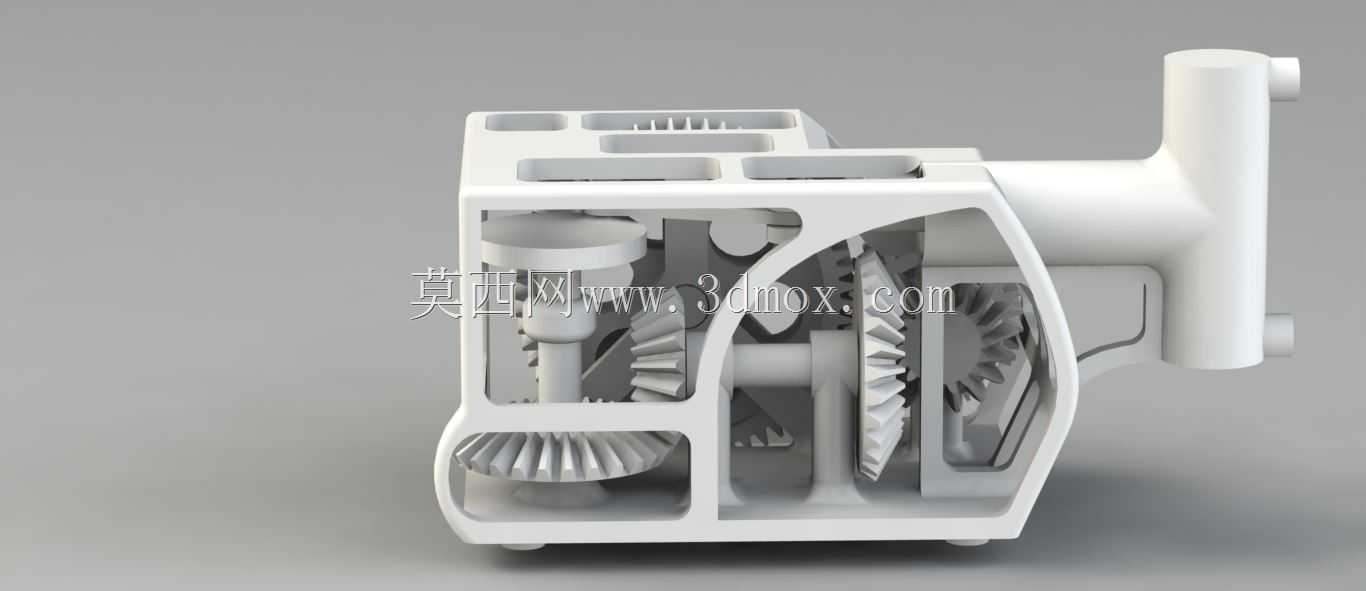

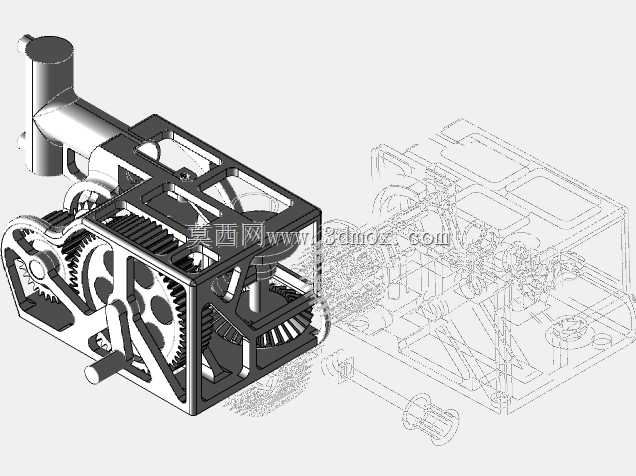

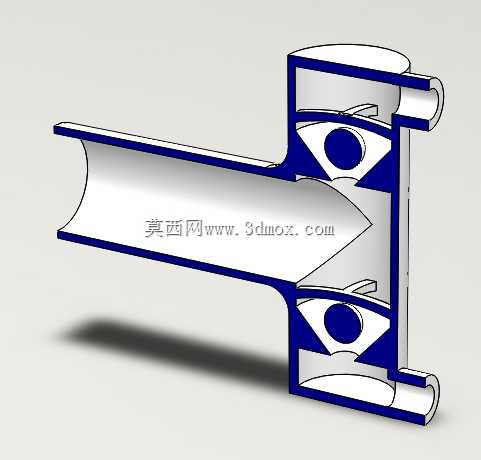

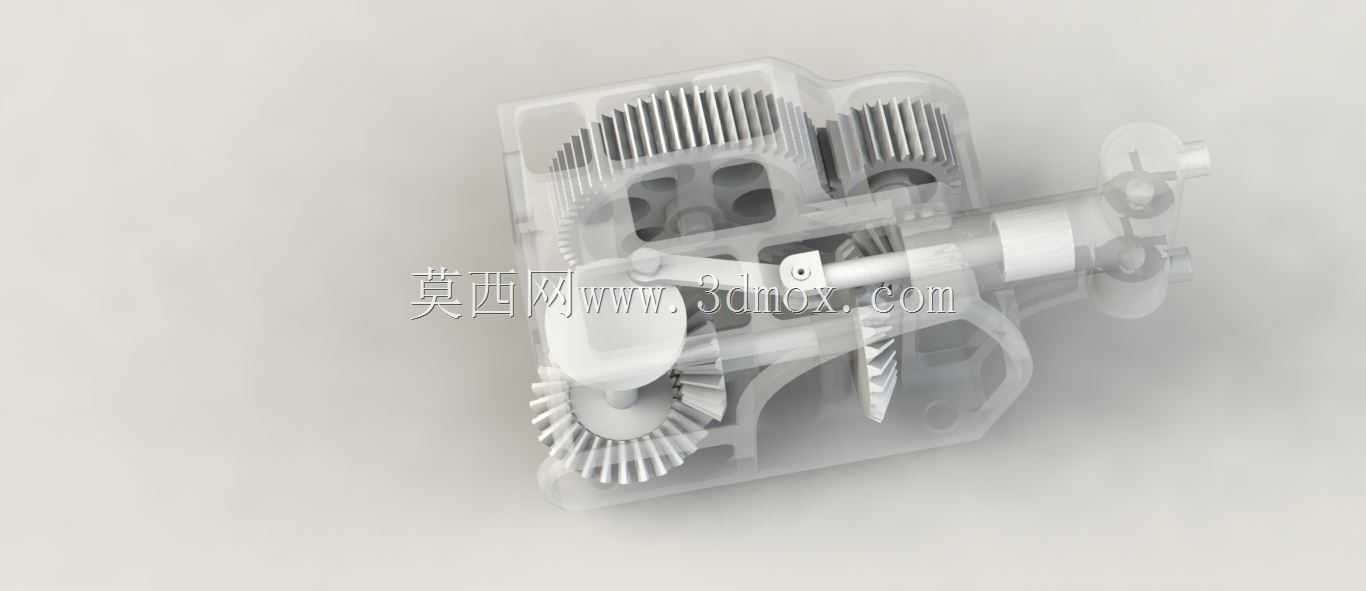

这款水泵结构主要面向小流量流体输送场景，可应用于桌面级水循环系统、小型实验装置供液、创客自制水冷散热回路等对安装空间有严格限制的场合，核心用途是完成低压工况下的流体定向输送，满足小体量设备的液体循环、介质传输需求。产品采用全集成化的设计思路，将齿轮传动组、泵腔、进出液接口、安装框架全部整合在单一笼式壳体内部，摒弃了传统水泵分零件组装的繁琐流程，设计阶段预留了充足的公差余量，让整个结构可以作为整体完成3D打印制造，打印完成去除支撑材料后无需额外组装工序即可直接投入使用，大幅降低了小批量定制场景下的装配成本与零件匹配误差。从功能特性来看，内部的多级齿轮传动组承担动力传递与流量调节的双重作用，齿轮啮合间隙经过针对性优化，既可以保证动力输入时的传动效率，也能避免泵腔内部的流体泄漏，侧面设置的柱状进出液接口采用标准通径设计，可直接匹配常规规格的柔性输水软管，无需额外加装转接头。笼式镂空的外框架在保证整体结构刚性的前提下，最大程度减轻了结构自重，同时镂空区域可以直观观察内部齿轮的运转状态，方便日常运行时的故障排查与状态确认。设计阶段充分考虑了3D打印的工艺特性，所有加强筋、传动齿、流道结构都做了无支撑倾角优化，仅在内部流道与齿轮啮合的狭小区域预留少量易拆除支撑，针对后期支撑拆除的痛点，特意将阀门区域的侧方设计为开放浸入式结构，拆除支撑时可将结构侧面对准水面浸入，避免钢珠等细小拆卸残渣堵塞阀门通路，保障流体通路的顺畅。在安装边界上，整体结构为规整的立方体外廓，安装固定点全部设置在框架底部的平面区域，可直接通过螺栓固定在水平安装基面，无需额外设计定制安装支架，进出液接口的伸出长度经过精准核算，外接软管后不会与周边安装部件产生干涉，整体占用空间远小于同参数的传统组装式水泵，非常适合在紧凑空间内完成集成部署。
