精密行星减速齿轮传动结构设计

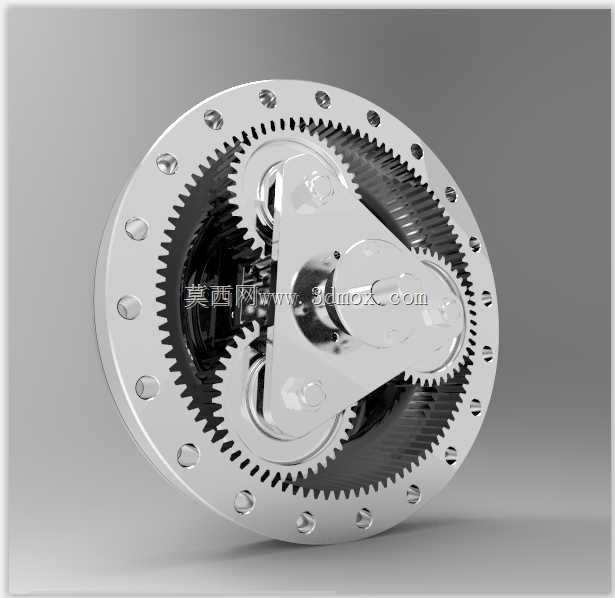

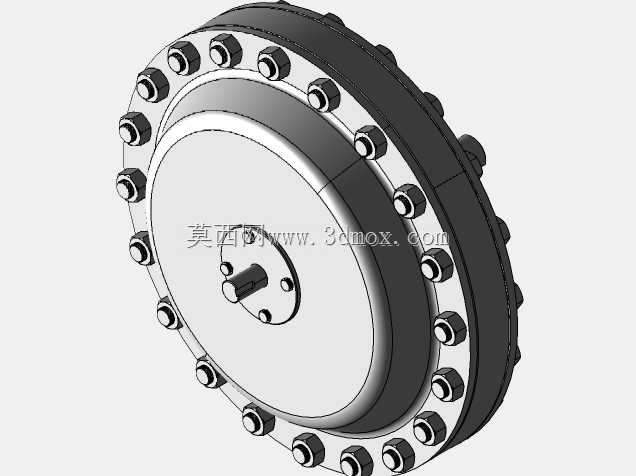

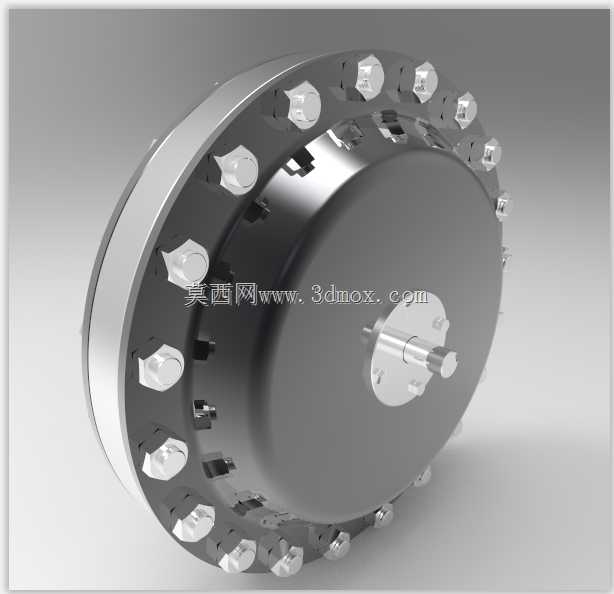

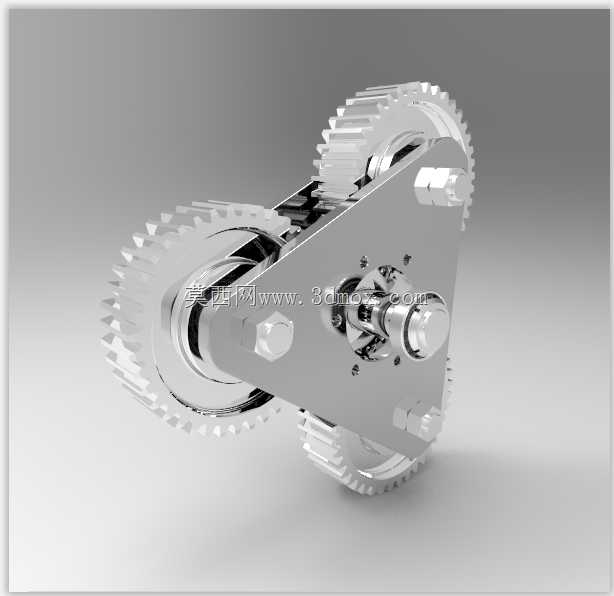

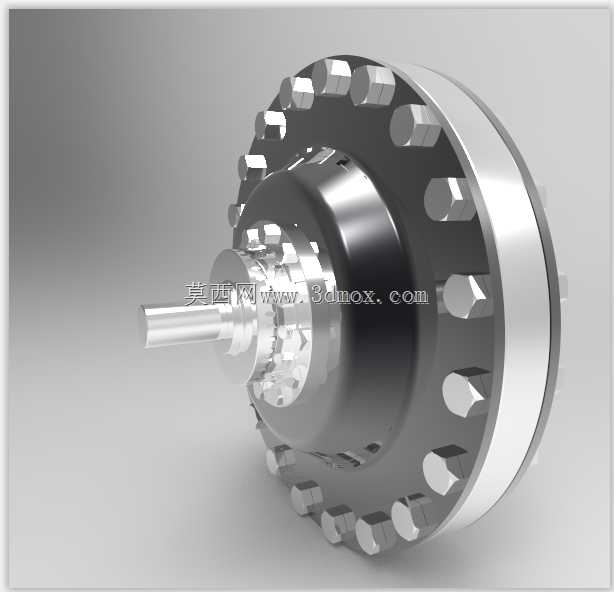

这款行星齿轮传动结构，是动力传动系统中实现大减速比、高扭矩输出的核心传动部件，广泛应用在工业伺服传动、新能源汽车电驱系统、工业机器人关节驱动、自动化生产线输送模组、航空航天伺服作动机构等对传动精度、承载能力、空间利用率有严苛要求的场景中。在实际工况下，该结构能够在紧凑的安装空间内，实现输入轴高速低扭矩动力到输出端低速大扭矩动力的平稳转换，同时通过多行星轮均载设计，有效分散齿轮啮合过程中的接触应力，相比传统定轴齿轮传动结构，在同等承载能力下体积可缩小40%以上，传动效率可达95%以上，回程间隙可控制在极低范围，完全满足高精度伺服传动的定位精度要求。从设计思路来看，该结构采用经典的NGW行星传动构型，中心太阳轮作为动力输入端，三个均布的行星轮通过滚针轴承安装在三角结构的行星架上，行星架作为动力输出端，外侧的内齿圈通过法兰端盖的螺栓孔实现与设备壳体的固定连接，整体采用同轴输入输出的布局形式，能够大幅简化配套设备的传动链设计，减少额外的传动换向部件。在齿形设计上，所有齿轮均采用渐开线变位齿形设计，通过合理的变位系数分配，有效避免齿轮根切问题，提升齿面接触强度与齿根弯曲强度，同时优化齿轮啮合重合度，降低传动过程中的啮合冲击与运行噪音，即使在高速输入工况下也能保持平稳的运行状态。从安装边界来看，该结构整体为圆盘式法兰安装形态，外圈法兰均匀分布多组安装螺栓孔，可直接与配套设备的安装端面实现同轴定位固定，输入轴与输出轴保持严格同轴度，安装过程中无需额外调整轴系对中，能够有效降低现场装配的调试难度。结构内部的行星轮采用对称均布设计，运转过程中各行星轮的离心力相互平衡，内齿圈与行星轮的啮合点沿圆周方向均匀分布，径向力相互抵消，可大幅降低支撑轴承的径向载荷，延长整套传动机构的使用寿命。端盖与内齿圈的连接采用沉头螺栓设计，螺栓头部完全沉入法兰端面内，不会额外占用轴向安装空间，能够适配安装空间极度受限的紧凑型设备设计需求。在润滑设计上，结构内部预留有充足的储油空腔，可填充润滑脂或润滑油实现齿轮啮合面与轴承的持续润滑，适配不同转速、不同负载工况下的润滑需求，长期运行无需频繁维护。
