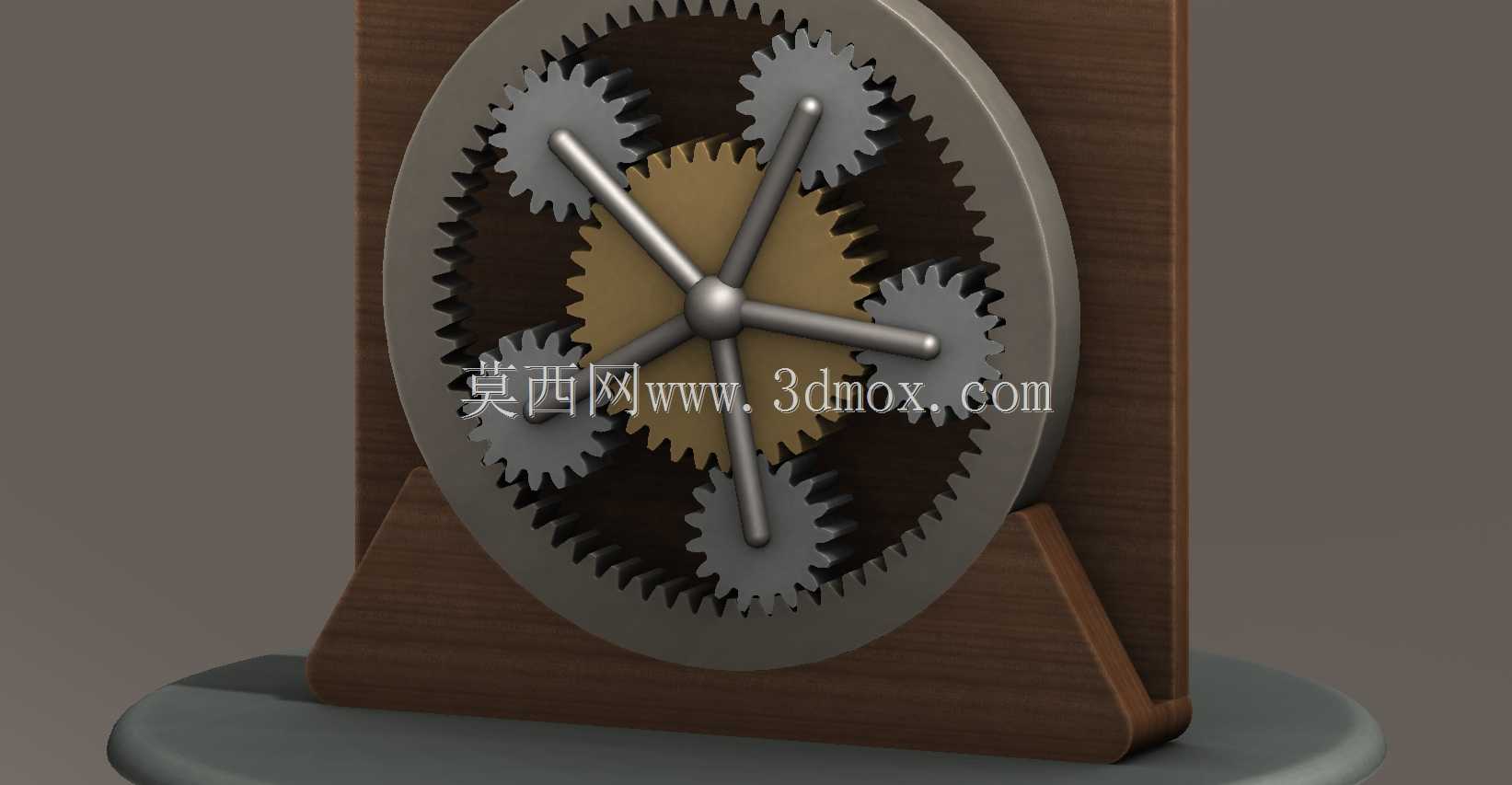

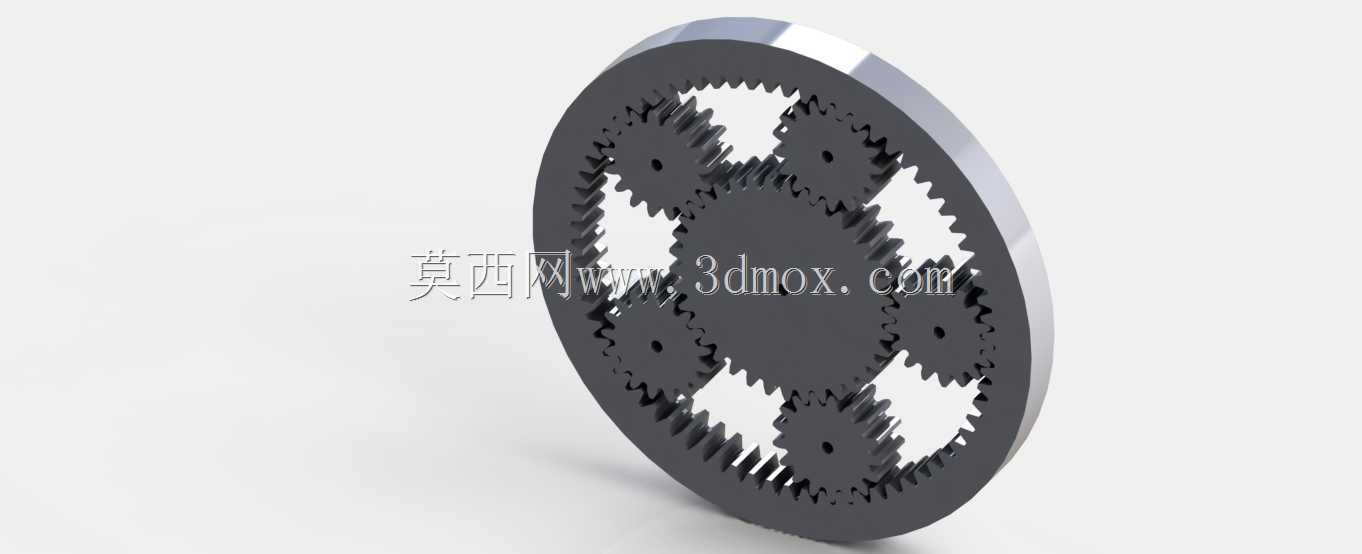

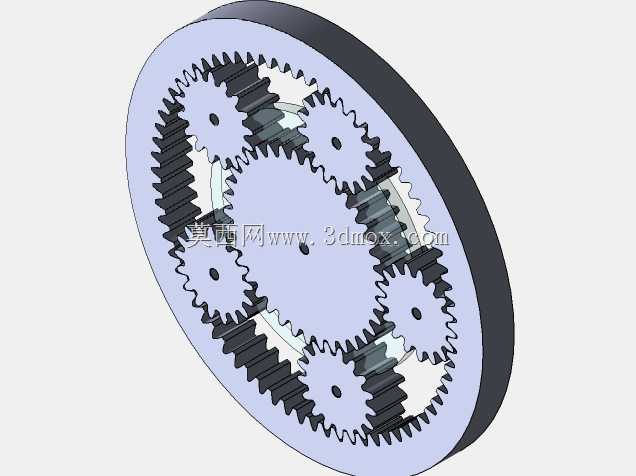

五行星轮内啮合行星齿轮传动结构

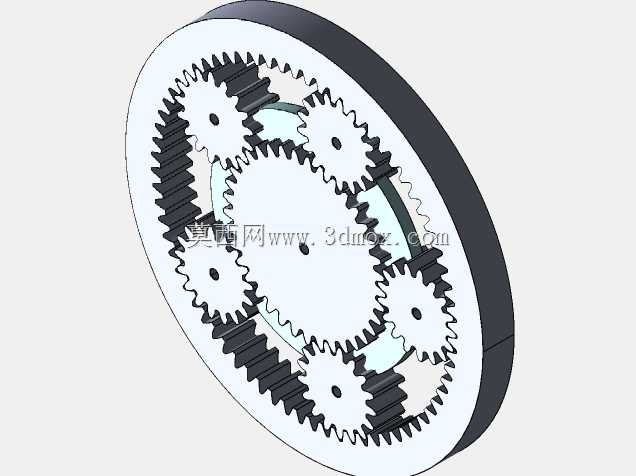

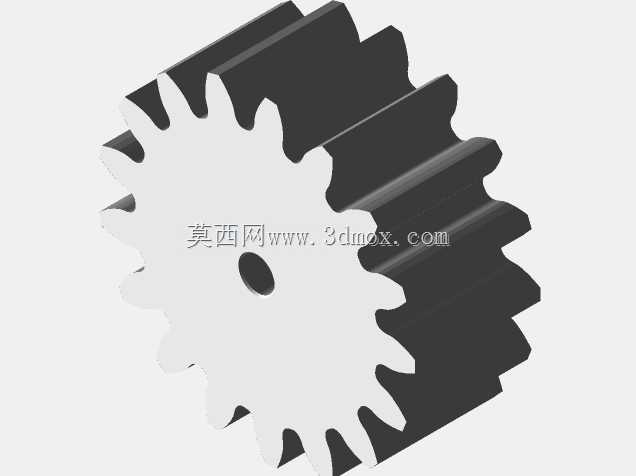

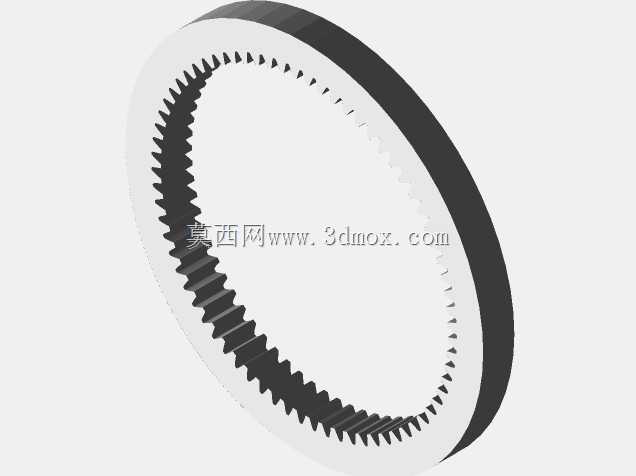

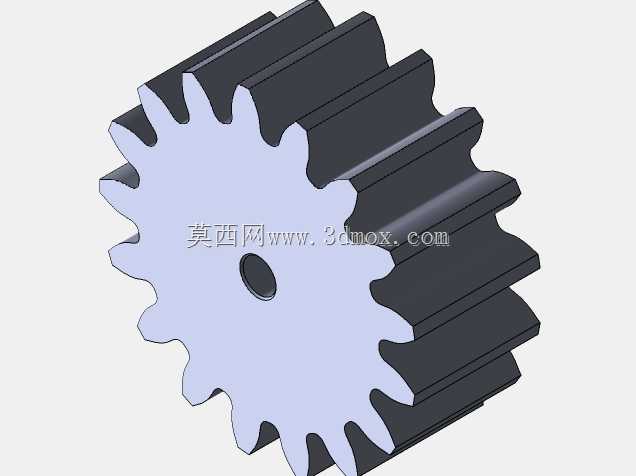

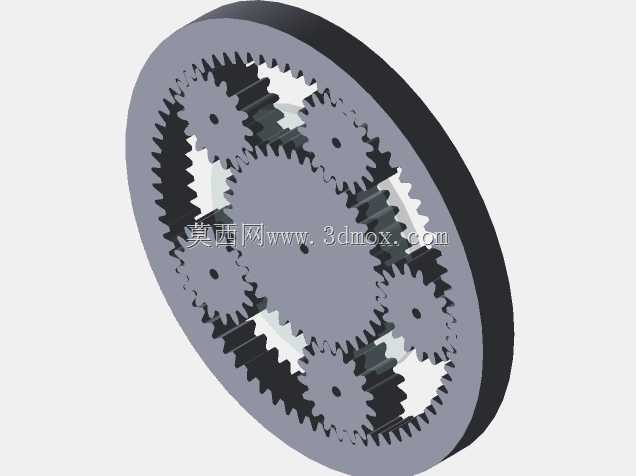

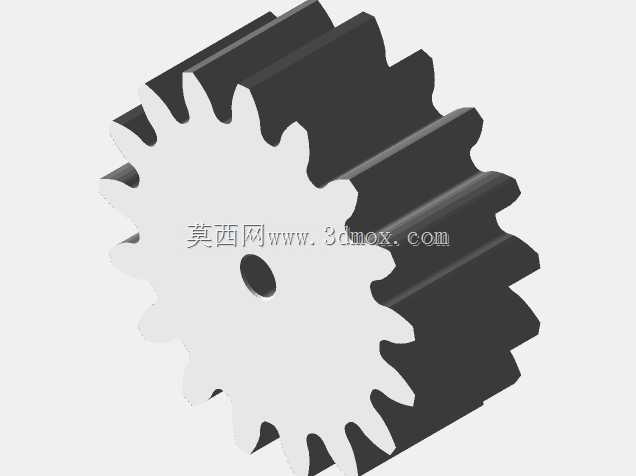

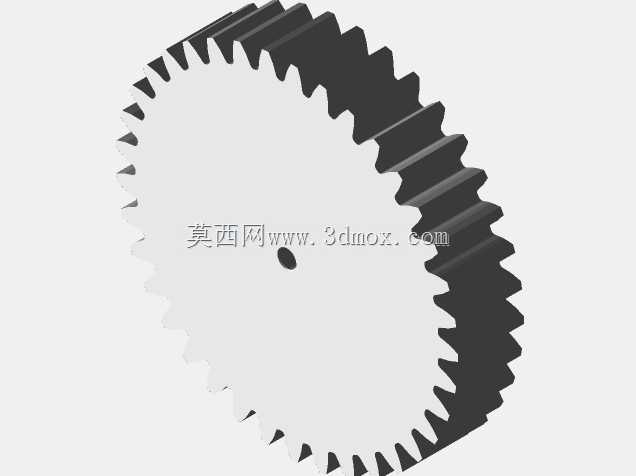

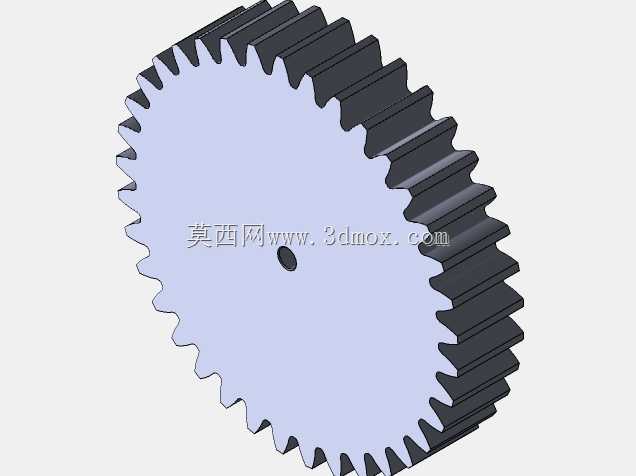

这套行星齿轮传动结构是动力传递与转速扭矩转换场景中的核心传动构件，广泛适配各类需要紧凑空间下实现大减速比传动的工业设备，常见于中小型伺服传动系统、自动化生产线的动力输出端、精密输送设备的驱动单元、小型工程机械的行走传动模块，也可作为教学演示教具用于机械原理课程的传动结构展示，帮助学习者直观理解行星轮系的运动逻辑。整套结构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW型传动布局，共设置五个行星轮沿太阳轮周向均匀排布，相比常规三行星轮的同规格结构，五行星轮的排布方式能够将输入扭矩的承载负荷均匀分散到更多啮合齿面上，大幅降低单对轮齿的接触应力，在相同外形尺寸下可提升30%左右的额定承载能力，同时多轮啮合的设计也能有效抵消传动过程中的径向力波动，让整套传动结构运行时的振动与噪音显著降低，适配对传动平稳性要求较高的精密传动场景。设计过程中首先根据目标传动比确定太阳轮、行星轮与内齿圈的齿数匹配关系，严格保证各轮齿的模数、压力角参数完全统一，确保啮合过程中齿面能够实现连续顺滑的线接触，避免出现卡滞、打齿的问题；五个行星轮的安装孔位在行星架上沿圆周等角度分布，每个行星轮都通过独立的销轴与行星架转动连接，设计时预留了合理的齿侧间隙，既能够补偿加工与装配过程中产生的尺寸误差，也能在高速运转时容纳润滑油膜，减少齿面的磨损。外形方面整套结构呈薄型圆盘状，外轮廓以内齿圈的外圆为安装基准边界，安装时可通过内齿圈外圈的定位止口与设备壳体配合固定，轴向尺寸紧凑，能够在径向空间受限、轴向安装距离较短的狭小腔体内部完成布置，不需要额外预留过大的安装空间；太阳轮的中心设置有标准轴孔与键槽，可直接与输入电机的输出轴配合连接，行星架的输出端可根据对接设备的需求设计连接法兰或轴头，实现与下游负载的直接对接。结构上所有轮齿都采用实心齿坯加工，没有多余的减重镂空设计，既保证了轮齿的整体刚性，能够承受短时过载冲击，也简化了加工工序，降低生产制造成本；内齿圈的外圈设置有光滑的圆柱定位面，装配时可直接压入设备的安装腔体内，不需要额外设计复杂的固定结构，安装维护十分便捷。
