镂空立方体内嵌活动球体几何结构件

项目分类:通用机械零部件 发布时间:2021-05-08 ID:162372
  • 镂空立方体内嵌活动球体几何结构件
  • 镂空立方体内嵌活动球体几何结构件
  • 镂空立方体内嵌活动球体几何结构件
  • 镂空立方体内嵌活动球体几何结构件
  • 镂空立方体内嵌活动球体几何结构件

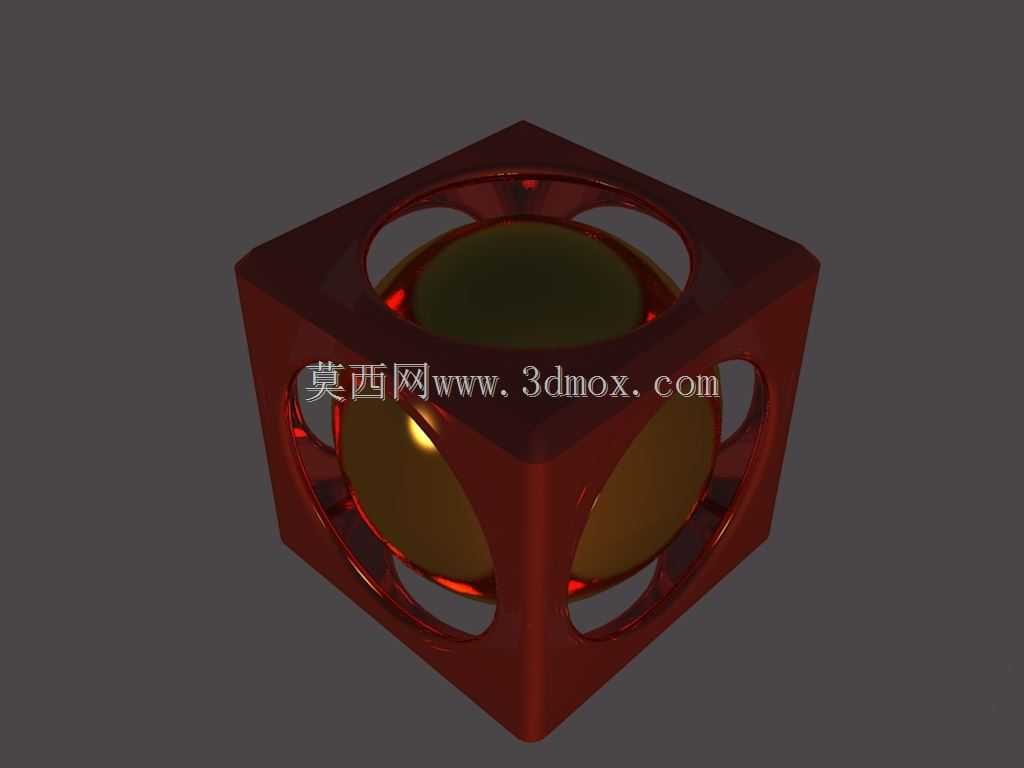

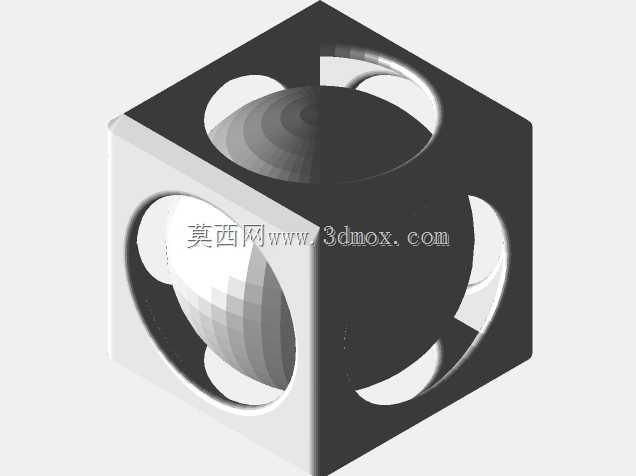

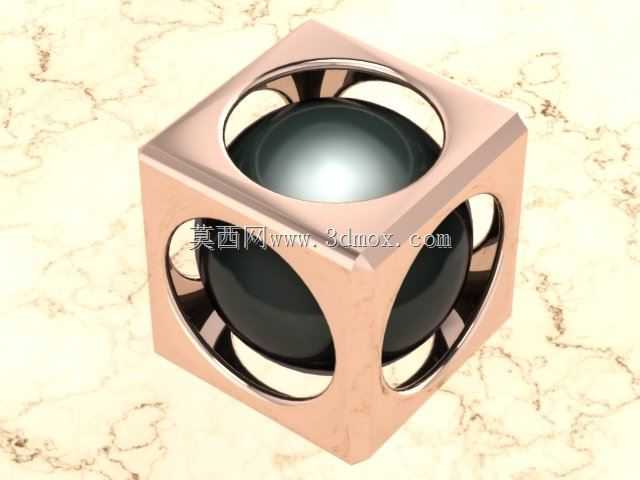

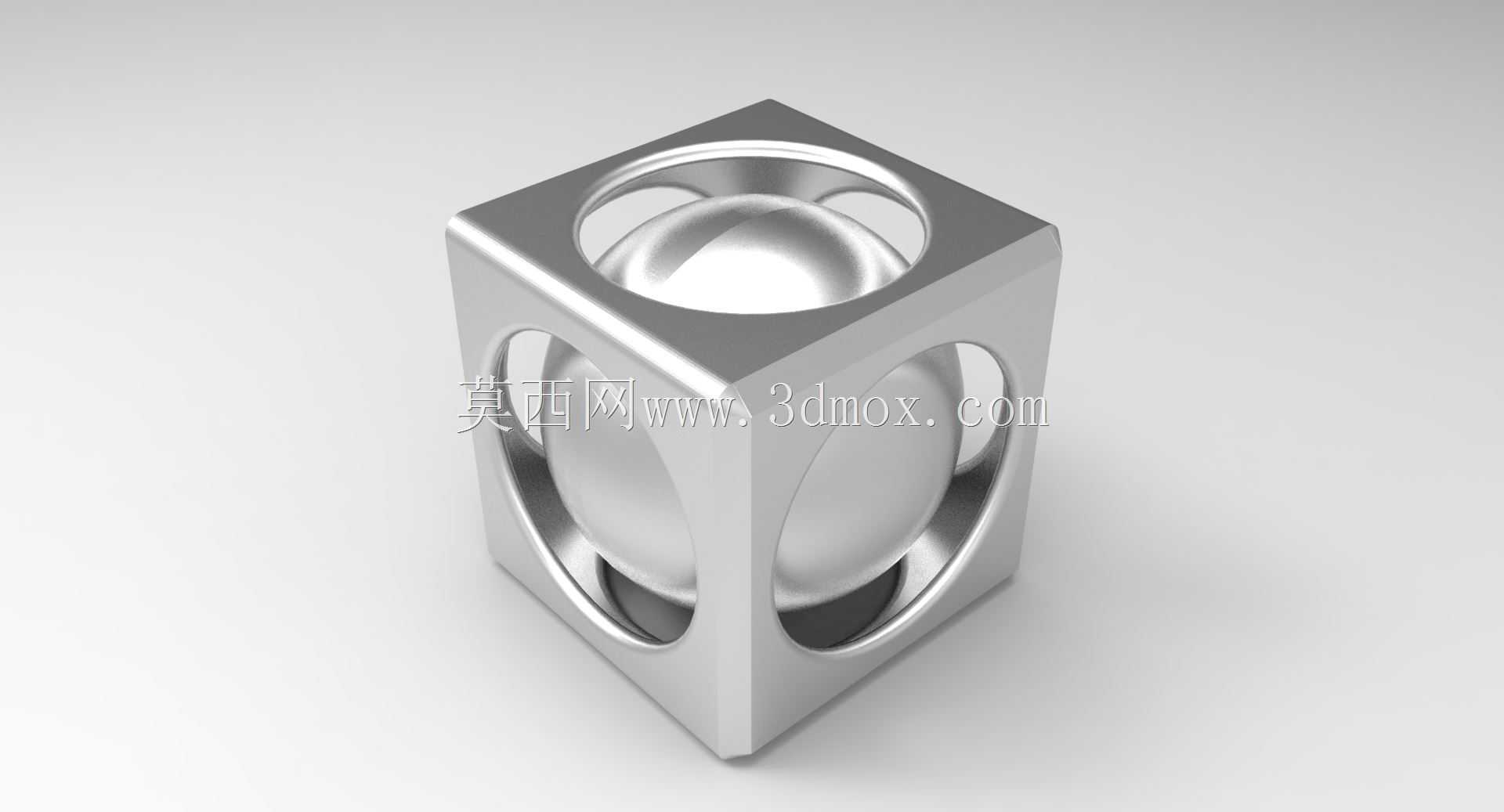

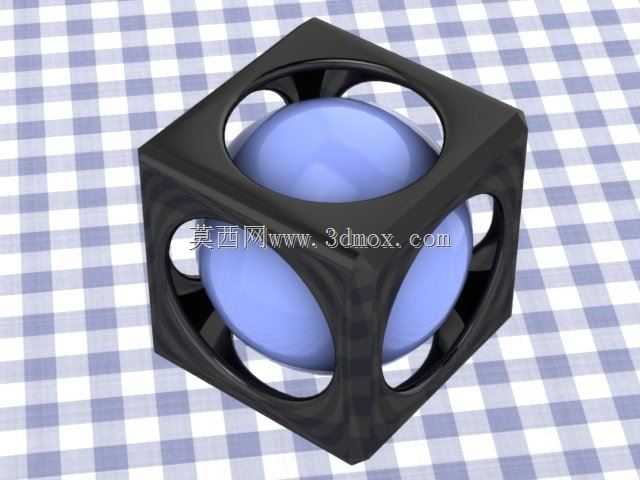

这款几何结构件采用正六面体立方体作为外部承载主体,六个面的中心位置均开设等直径的圆形通孔,通孔边缘做了等半径的圆弧过渡处理,避免尖锐棱边带来的应力集中问题,同时让整体线条更流畅顺滑。内部的球体与立方体的内壁保持极小的活动间隙,球体可在立方体内实现多方向的自由转动,不会从任意一面的通孔中脱落,这种结构对加工精度的要求较高,需要严格控制通孔直径、立方体内腔边长与球体直径三者的尺寸公差,才能保证球体既活动顺畅又不会脱出。在实际应用场景中,这类结构件可作为机械原理教学的演示教具,直观展示空间几何约束、公差配合的相关知识点,帮助初学者理解间隙配合的实际效果与尺寸控制的重要性;也可作为精密机械的装饰性结构件,集成在高端设备的外露部位,通过内部球体的灵动转动提升设备的视觉质感;同时还能作为创意文创摆件,放置在办公桌面、工业展厅中,展现精密加工的工艺美感。设计过程中,首先确定立方体的外部边长作为整体的安装边界尺寸,所有面的通孔同轴度需要严格保证,三对相对面的通孔轴线需两两垂直且交汇于立方体的几何中心,这是保证球体能够均匀受力、顺畅转动的核心前提。球体的直径需要大于通孔直径,同时小于立方体内腔的内切球直径,经过反复的尺寸验算,将球体与立方体内壁的间隙控制在0.1-0.2mm区间,既不会因为间隙过小导致球体卡滞,也不会因为间隙过大出现球体晃动幅度过大的问题。通孔边缘的圆弧过渡不仅优化了触感,也能在日常接触中避免划伤,同时提升了结构的抗形变能力,即使受到轻微的外力挤压,圆弧过渡处也能分散应力,避免通孔边缘出现开裂变形。整体结构没有额外的连接部件,依靠几何尺寸的约束实现球体的内嵌装配,减少了装配工序,也避免了连接件松动脱落的风险,结构稳定性更强。
