3D打印可动滚珠轴承结构展示件

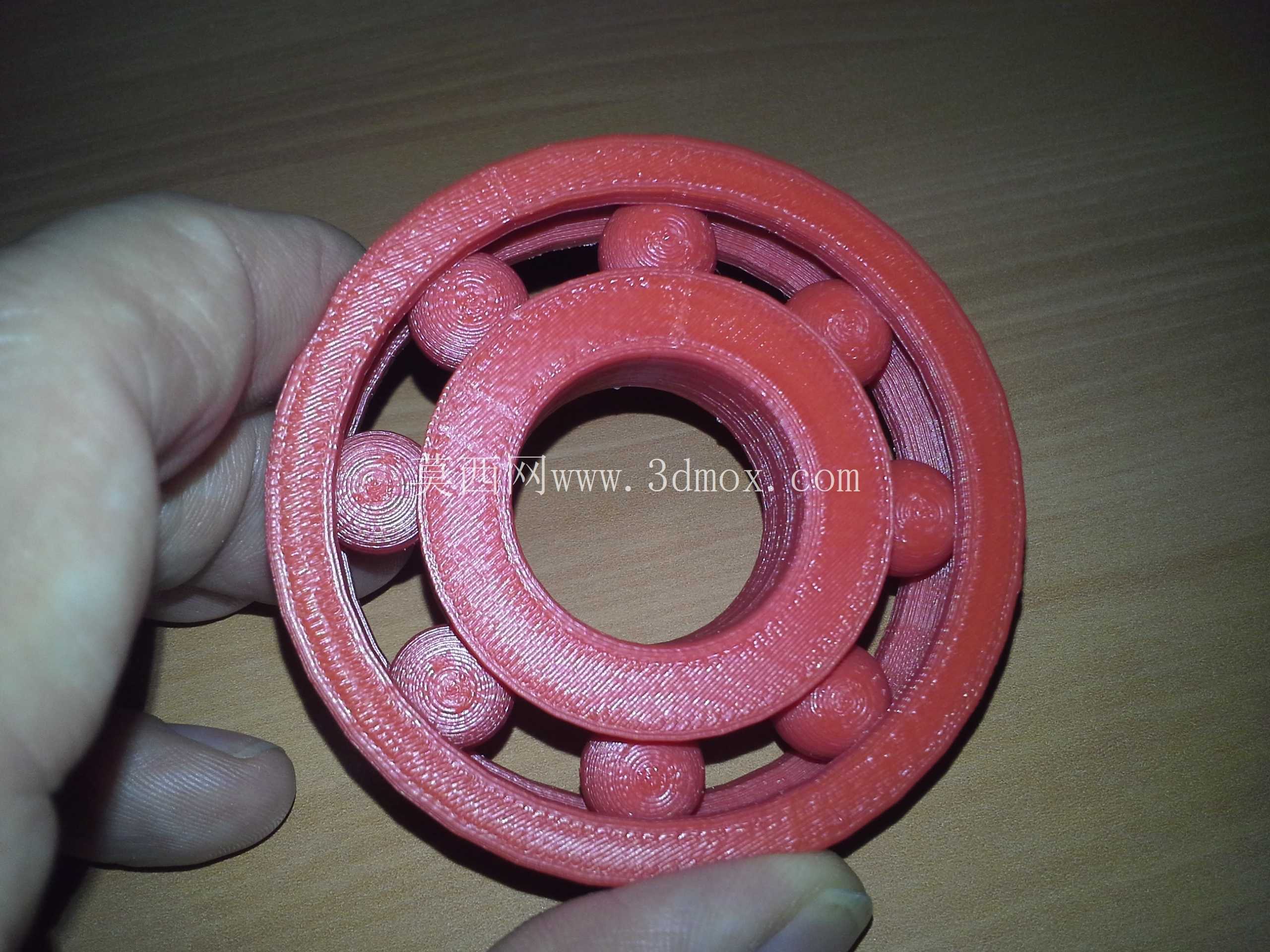

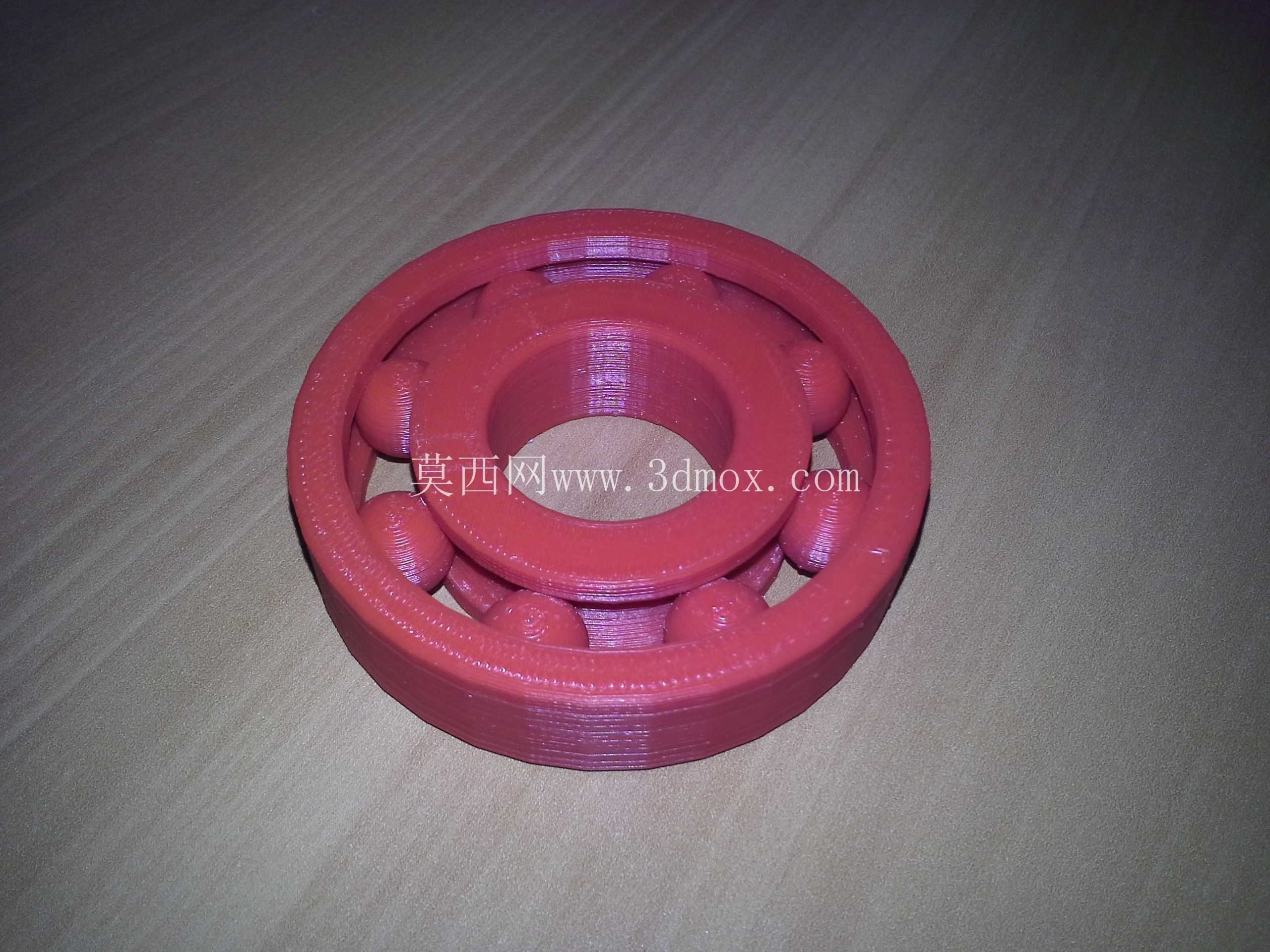

这款滚珠轴承结构件采用熔融沉积成型工艺制作，整体为一体化打印的可动演示结构，无需后续装配即可直观展现滚动轴承的核心运动逻辑。从实际应用场景来看，这类打印件常被用于机械基础教学、传动结构原理演示，也可作为小型桌面装置的低负载转动支撑部件，帮助入门从业者快速理解滚动摩擦替代滑动摩擦的减阻逻辑。

从功能特性上看，该结构完整还原了深沟球轴承的三大核心组成部分：内圈、外圈、滚动体，没有额外设计保持架，依靠内外圈的滚道槽约束滚动体的周向位置，既简化了打印难度，也能清晰展示滚动体在滚道内的滚动状态。转动过程中，滚动体沿内外圈的弧形滚道做纯滚动运动，内圈与外圈可实现相对独立回转，手动拨动时阻力均匀，无卡滞或松旷问题，能直观呈现轴承降低转动副摩擦系数、承受径向载荷的核心作用。

设计思路上，该结构充分考虑了FDM3D打印的工艺特性，所有滚道面的弧形曲率都做了适配打印层厚的优化，避免出现过大的悬空角度导致打印塌边，滚动体与内外圈滚道之间预留了0.2mm的均匀间隙，既抵消了打印过程中的材料膨胀余量，也保证了转动时的顺滑度，不会因为间隙过小出现抱死，也不会因为间隙过大导致转动时晃动量超标。整体没有设计需要支撑的悬空结构，打印时无需添加额外支撑材料，打印完成后去除底部 raft 即可直接使用，大幅降低了后处理工作量。

从安装边界与尺寸适配角度来看，该演示件的内圈内孔为光滑圆柱面，可直接套在直径匹配的光轴上作为演示支撑，外圈的外圆柱面也为光滑基准面，可嵌入对应尺寸的安装孔位中。作为演示用途的结构件，其尺寸比例按照标准深沟球轴承的结构比例缩放，内圈的轴向宽度略小于外圈宽度，滚动体的直径与滚道曲率半径的比值控制在0.52左右，和工业轴承的设计参数保持一致，能准确反映真实轴承的载荷分布特性：径向载荷作用下，承载区的滚动体将载荷从内圈传递到外圈，非承载区的滚动体沿滚道自由滚动，整个力传递路径和工业应用中的轴承完全一致。

不同于工业量产的金属轴承，这款打印件的核心价值在于结构原理的可视化，不需要满足高转速、高载荷的工业使用要求，但在结构比例、运动逻辑上完全遵循机械设计的规范，能让观察者清晰看到滚动体在轴承运转过程中的运动状态，理解保持架在真实轴承中分隔滚动体、避免滚动体之间直接摩擦的作用——该演示件因为没有保持架，快速转动时能观察到滚动体之间的接触摩擦，刚好可以反向说明保持架的设计必要性。对于刚接触机械设计的从业者来说，亲手转动这个打印件，能快速建立对滚动轴承工作原理的具象认知，比平面图纸的抽象表达更有实操参考价值。在小型创客项目中，这类打印轴承也可用于低转速、低载荷的转动部位，比如桌面展示转盘、小型手动旋转机构的转动支撑，不需要额外采购标准轴承，通过3D打印即可快速制作适配特殊安装尺寸的支撑结构，缩短原型验证的周期。
