深沟球滚动轴承内部结构演示

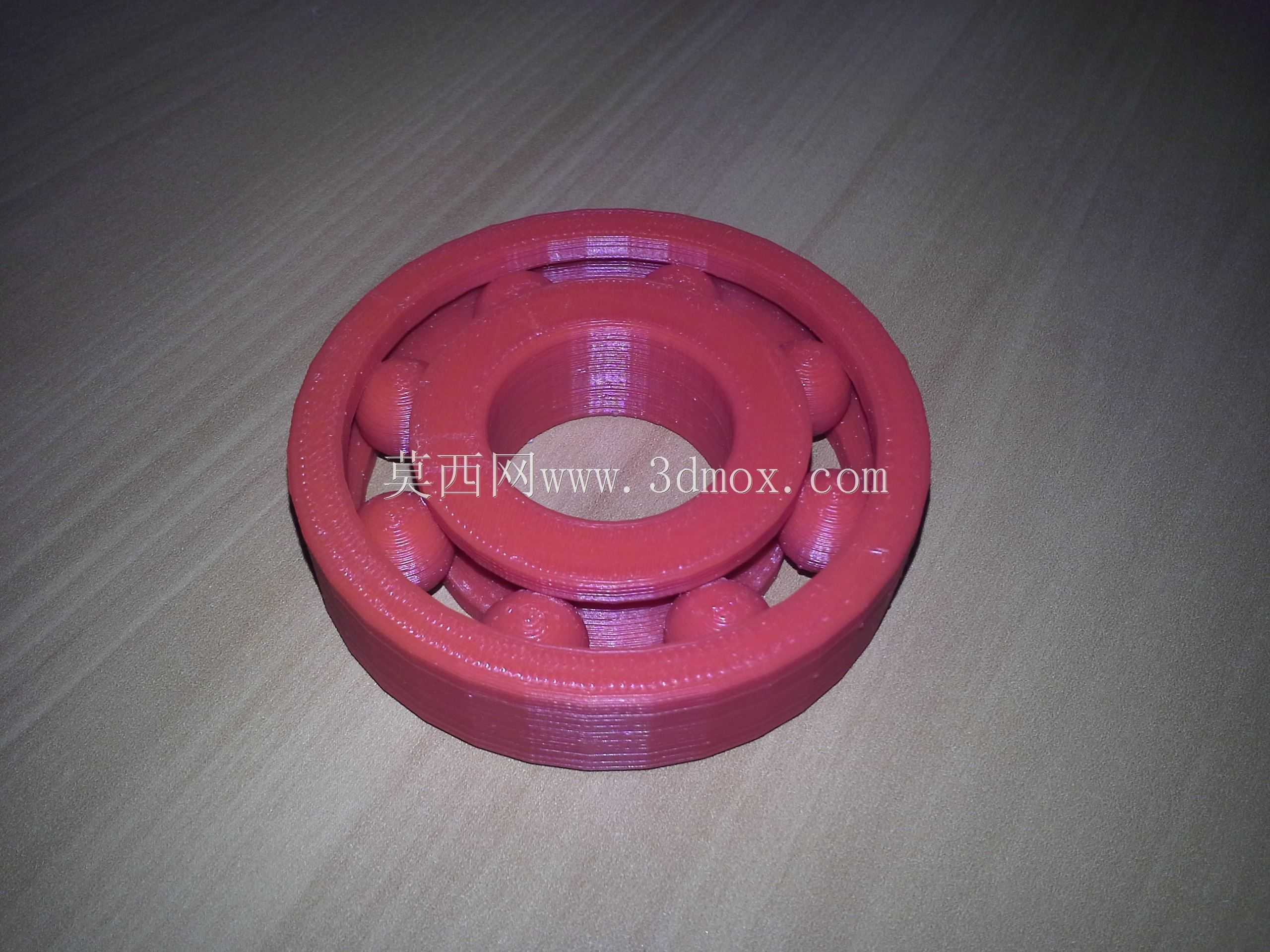

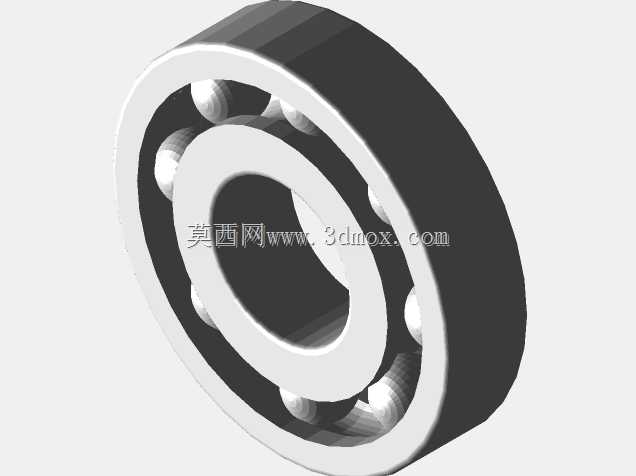

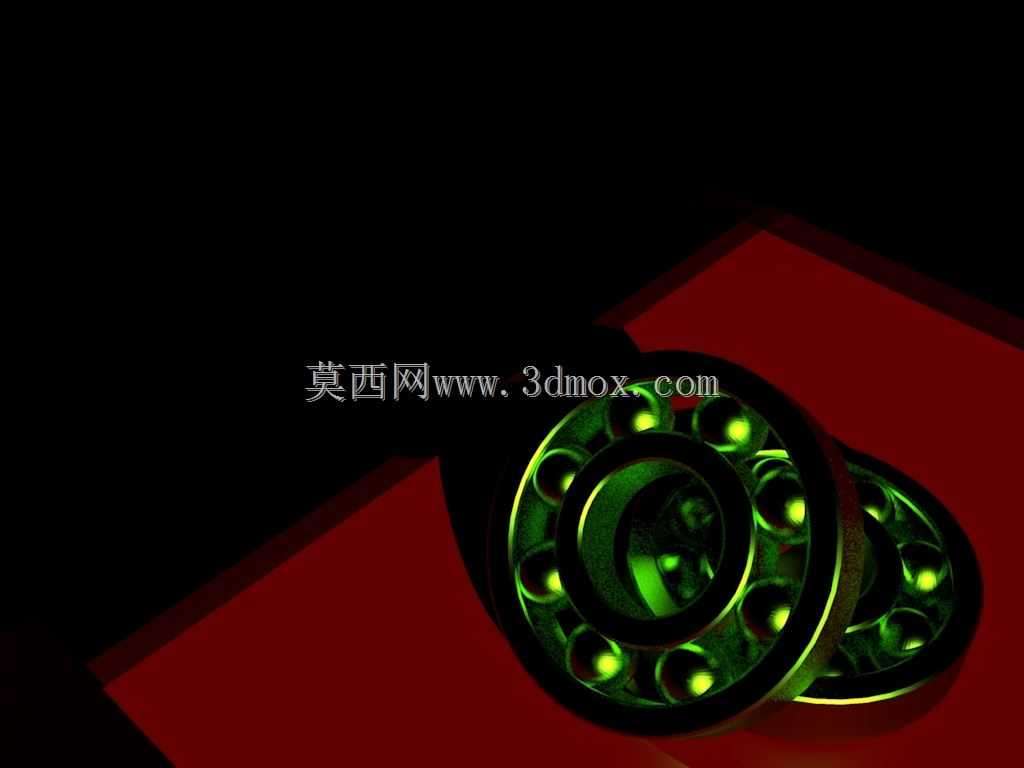

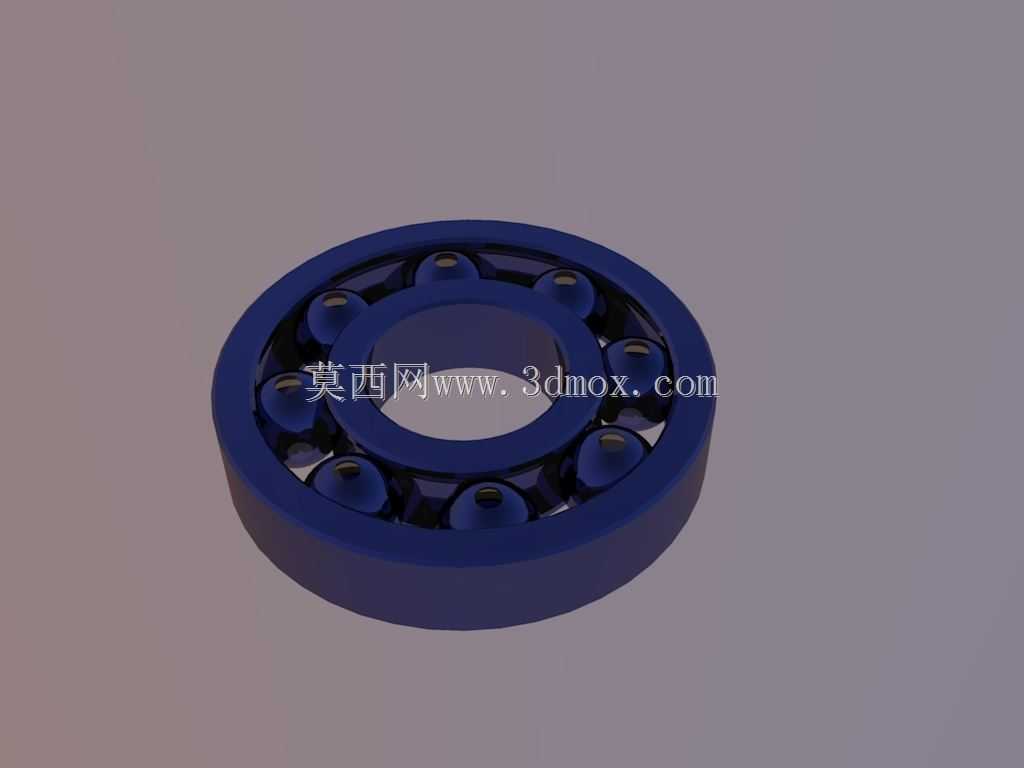

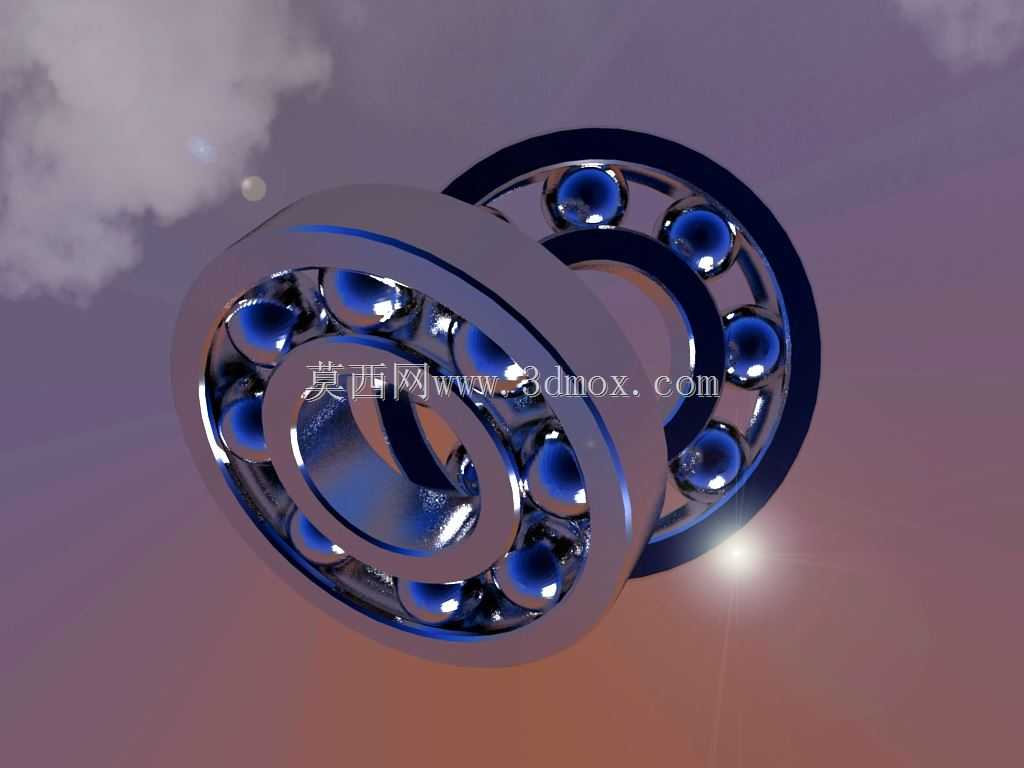

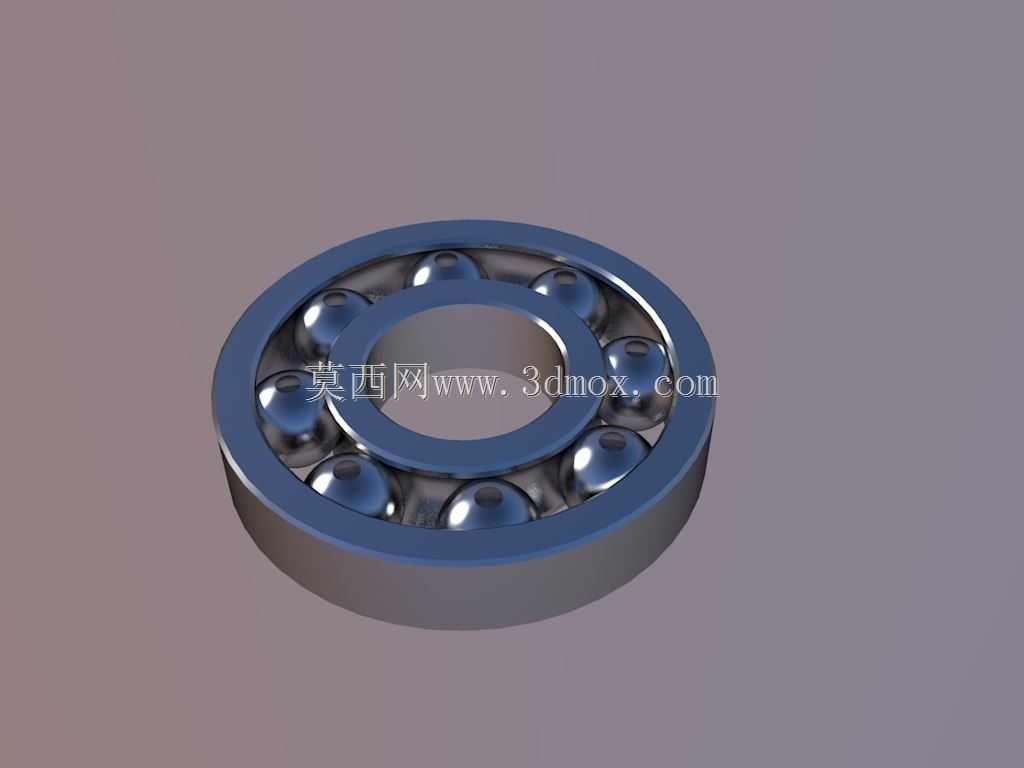

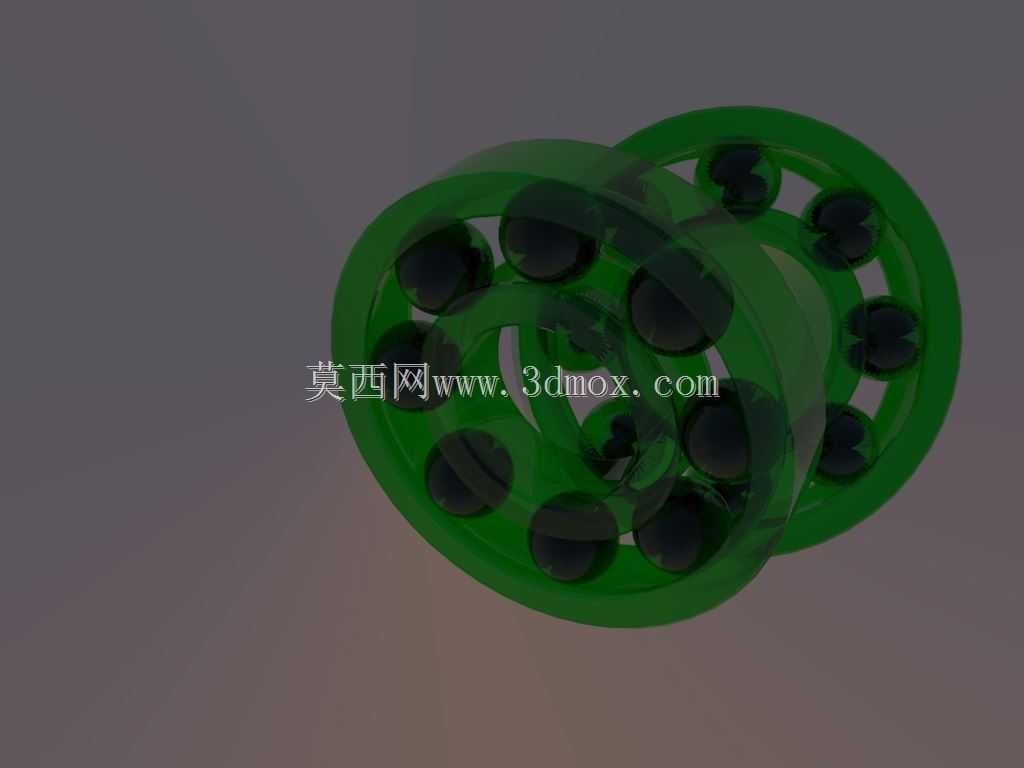

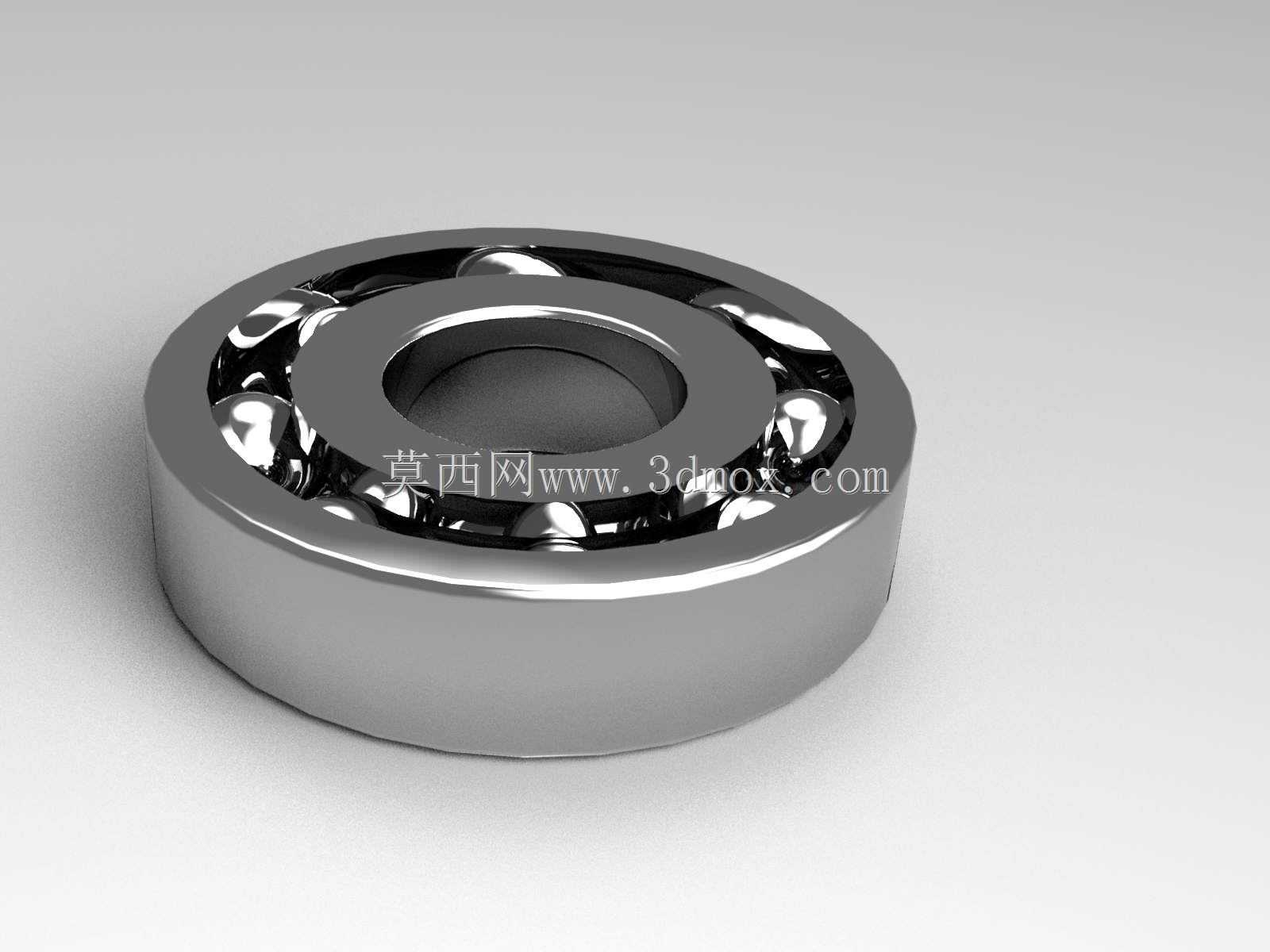

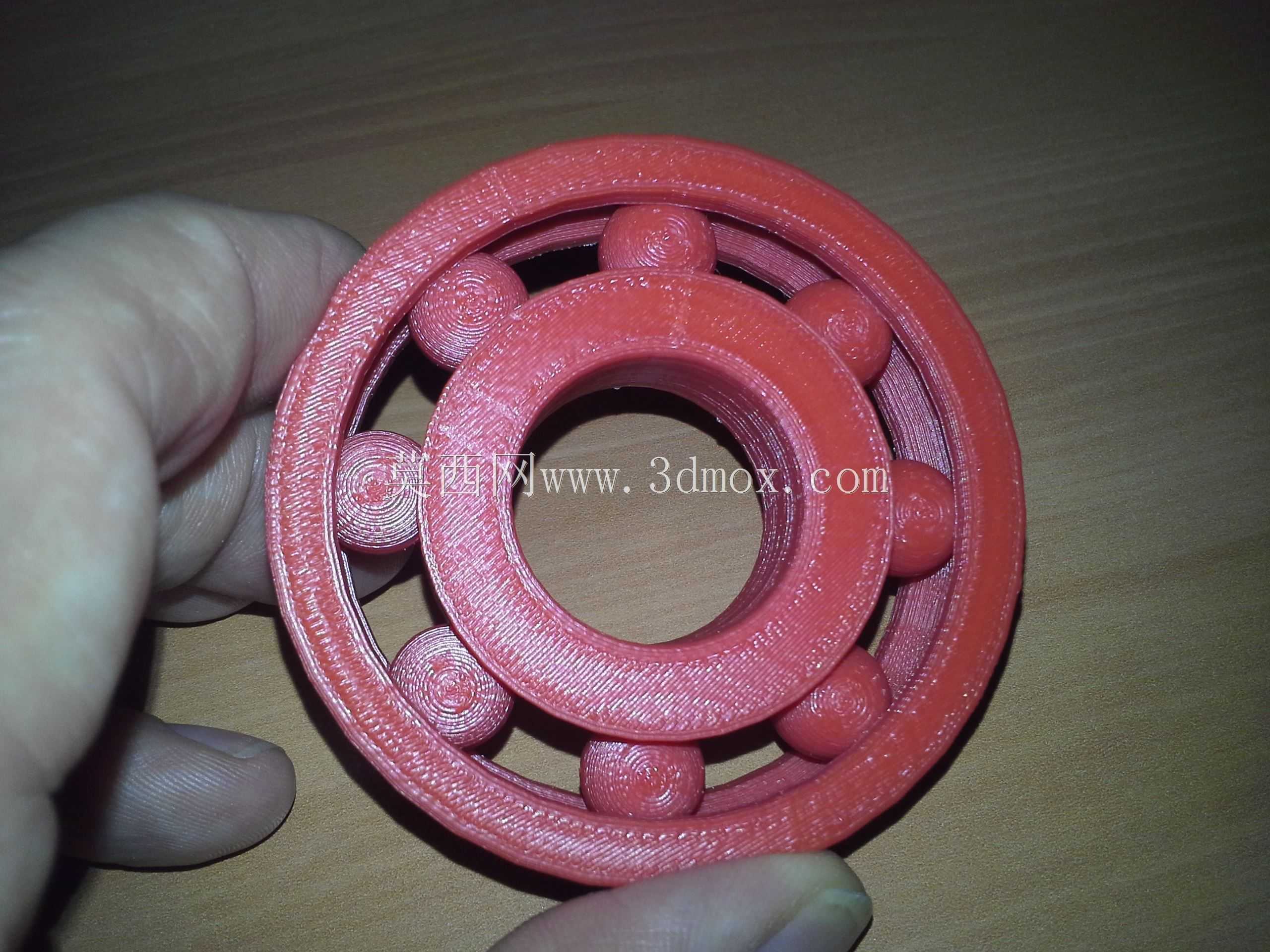

　　深沟球轴承是旋转机械中最常见的支承元件之一，其核心作用是在轴与轴承座之间提供低摩擦的旋转界面，同时承受径向载荷以及一定比例的双向轴向载荷。该模型以剖切视角呈现了轴承内部的滚珠、内圈、外圈和保持架，能够直观展示滚动体在滚道中的排布方式与相对运动关系，适合用于结构认知、装配演示和运动原理分析。

　　从实际设备用途来看，这类轴承广泛出现在电机转轴、减速器输入输出轴、输送机辊筒、机床主轴辅助支承、风机、泵类以及家电传动部件中。轴转动时，内圈通常随轴一起旋转，外圈固定在箱体或轴承座孔内；滚珠在内、外圈滚道之间滚动，把轴颈与座孔之间的滑动摩擦转化为滚动摩擦，从而降低功率损耗、减少发热并提高旋转精度。保持架并不直接承担主要载荷，它的关键任务是将滚珠均匀分隔，避免相邻滚动体相互接触和摩擦，同时引导滚珠在非承载区正常进入或离开滚道。

　　模型的外形采用典型单列深沟球轴承结构：外圈外圆为安装基准面，内圈内孔与轴颈配合，两端面形成轴向定位边界。进行结构设计时，需要重点关注内径、外径、宽度以及倒角尺寸，因为这些参数决定了轴肩高度、座孔台阶和装配空间。若轴肩过高，会遮挡内圈拆卸位置；若座孔台阶过大，则可能影响外圈拆卸或造成润滑空间不足。滚道曲率、滚珠直径和滚珠数量则共同影响承载能力、极限转速和接触应力分布。

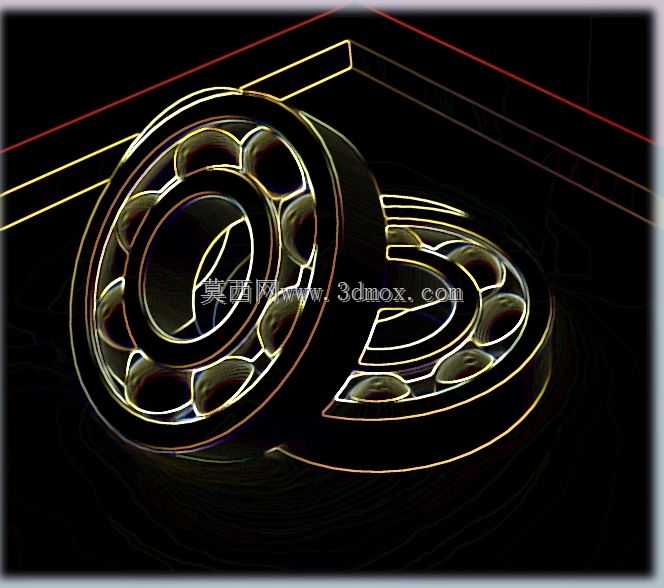

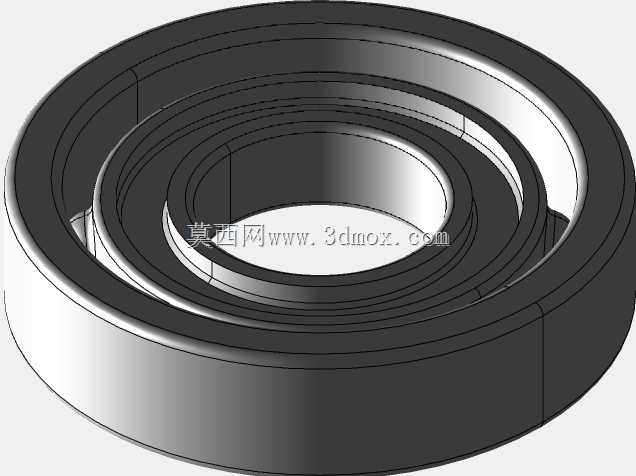

　　在建模思路上，该演示模型把完整金属外形与内部滚动体区域结合表达，既保留了轴承外圈的圆柱轮廓，又通过可见的滚珠排布展示内部构造。内圈滚道和外圈滚道呈圆弧槽形，槽面曲率略大于滚珠半径，使滚珠能够在径向受载时形成稳定的赫兹接触。保持架兜孔围绕圆周均匀分布，其间隙需要保证滚珠可灵活自转和公转，同时不能因间隙过大而产生明显撞击。对于三维设计人员而言，建立此类模型时应注意滚珠与滚道之间属于接触配合关系，不应简单按完全穿透或大面积贴合处理；在运动仿真中，可约束内圈绕轴线旋转，观察滚珠绕自身中心自转并沿滚道公转的复合运动。

　　安装边界方面，轴承通常采用内圈与轴过盈或过渡配合、外圈与座孔过渡或间隙配合的组合方式。受旋转载荷影响，内圈相对于载荷方向旋转时一般选择较紧配合，防止内圈在轴上爬行；外圈相对于载荷方向静止时可适当放宽配合，便于装配和热膨胀补偿。轴承宽度方向需要预留定位与预紧空间，常见方式包括轴用弹性挡圈、端盖压紧、锁紧螺母和套筒定位。若设备运行中存在温升，还应在轴向结构中考虑热伸长，避免轴承被过度夹持后产生附加轴向力。

　　润滑与密封也是轴承应用中不可忽视的环节。低速、常温场景可采用脂润滑，维护周期较长；高速或高温场景更倾向油润滑，以增强散热能力。带密封圈或防尘盖的轴承能够减少污染物进入，而开式结构则便于外部润滑系统供油。该模型虽然以原理展示为主，但其结构关系能够帮助设计者理解滚珠数量、滚道位置、保持架厚度和套圈宽度之间的空间约束，为选型校核、装配干涉检查以及传动系统布局提供直观依据。
