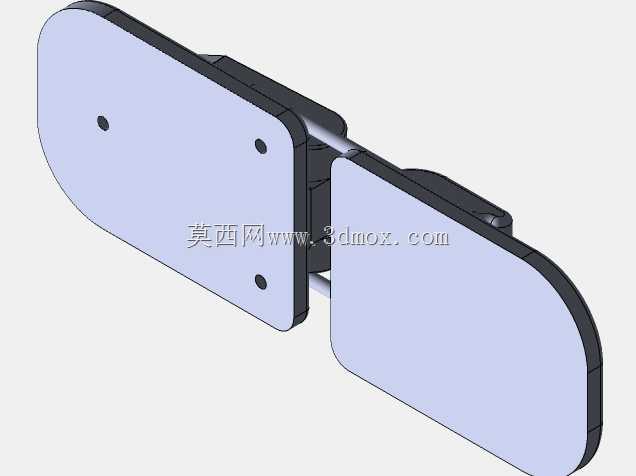

机床箱盖快锁式大插销紧固结构

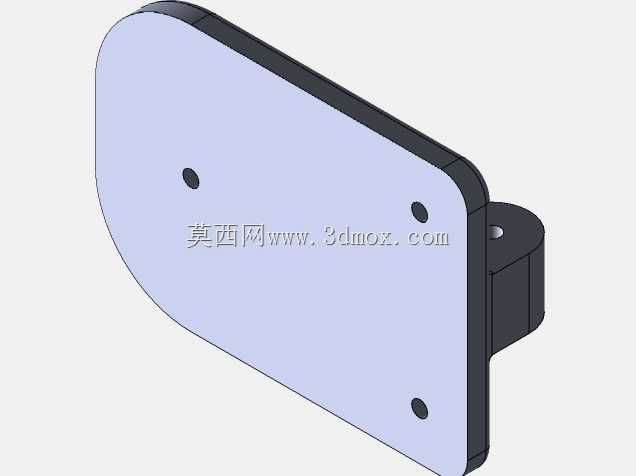

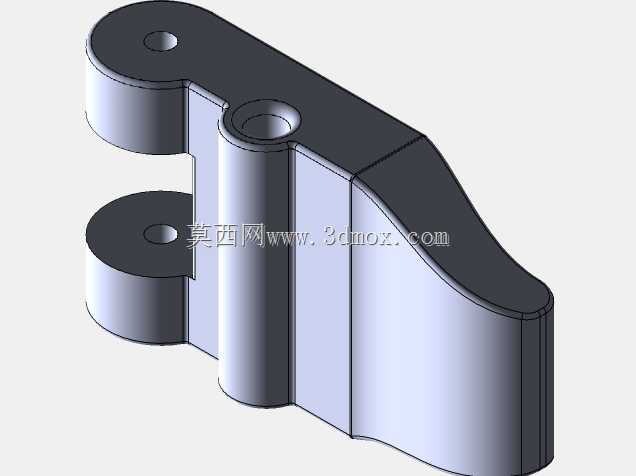

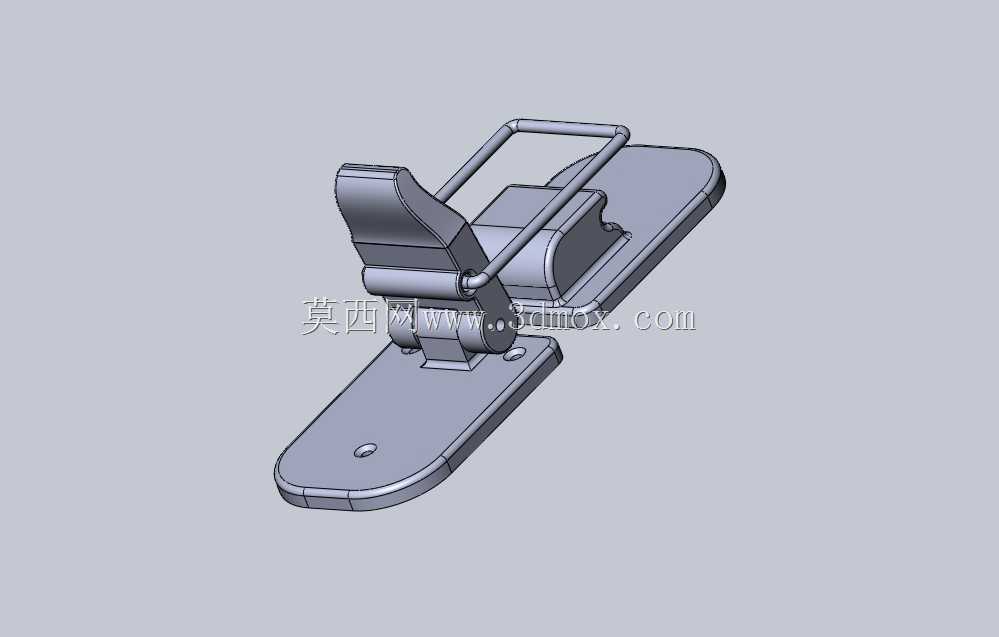

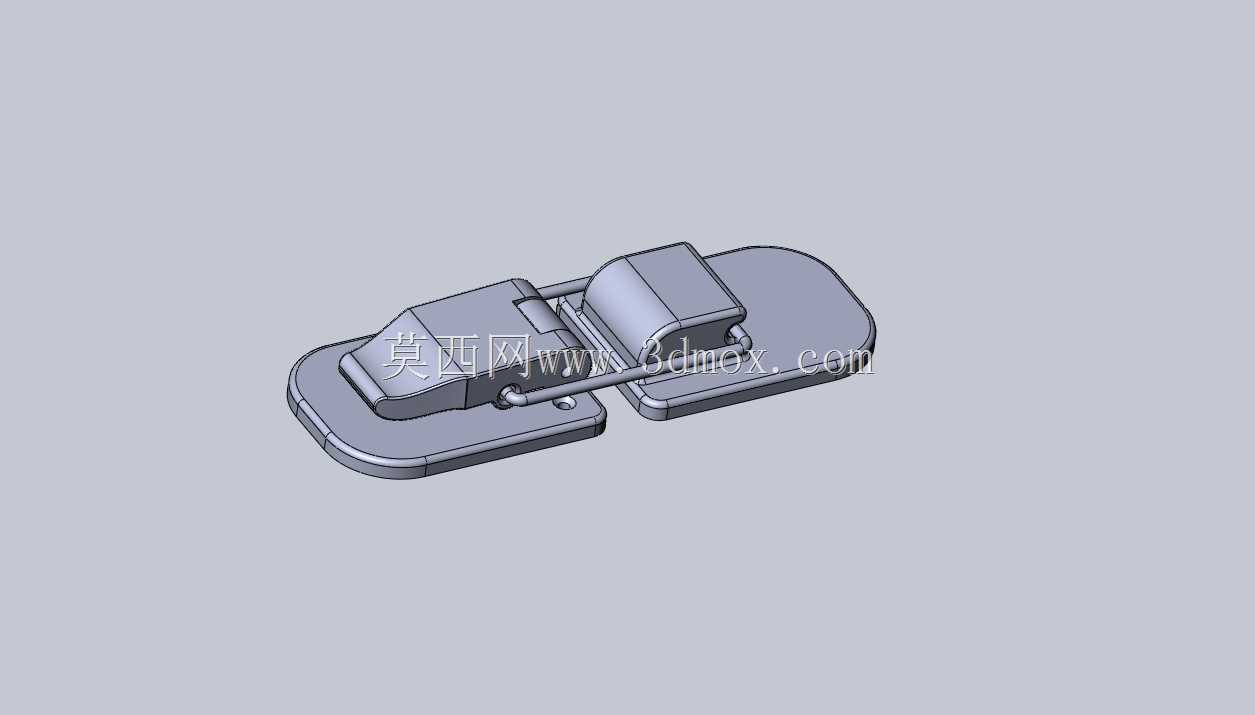

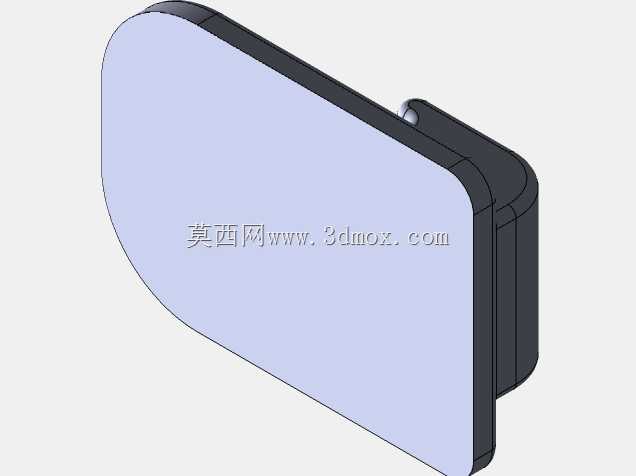

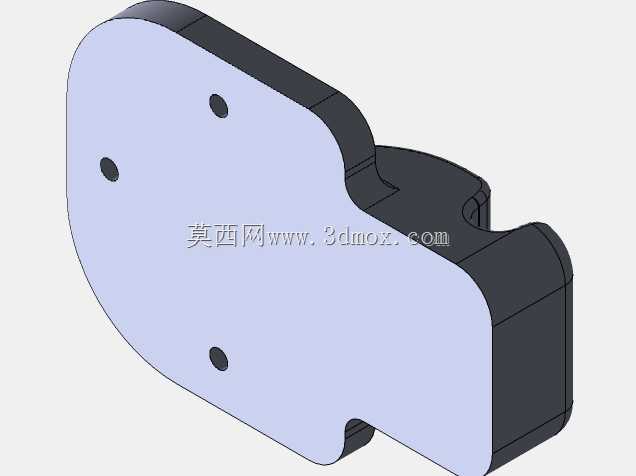

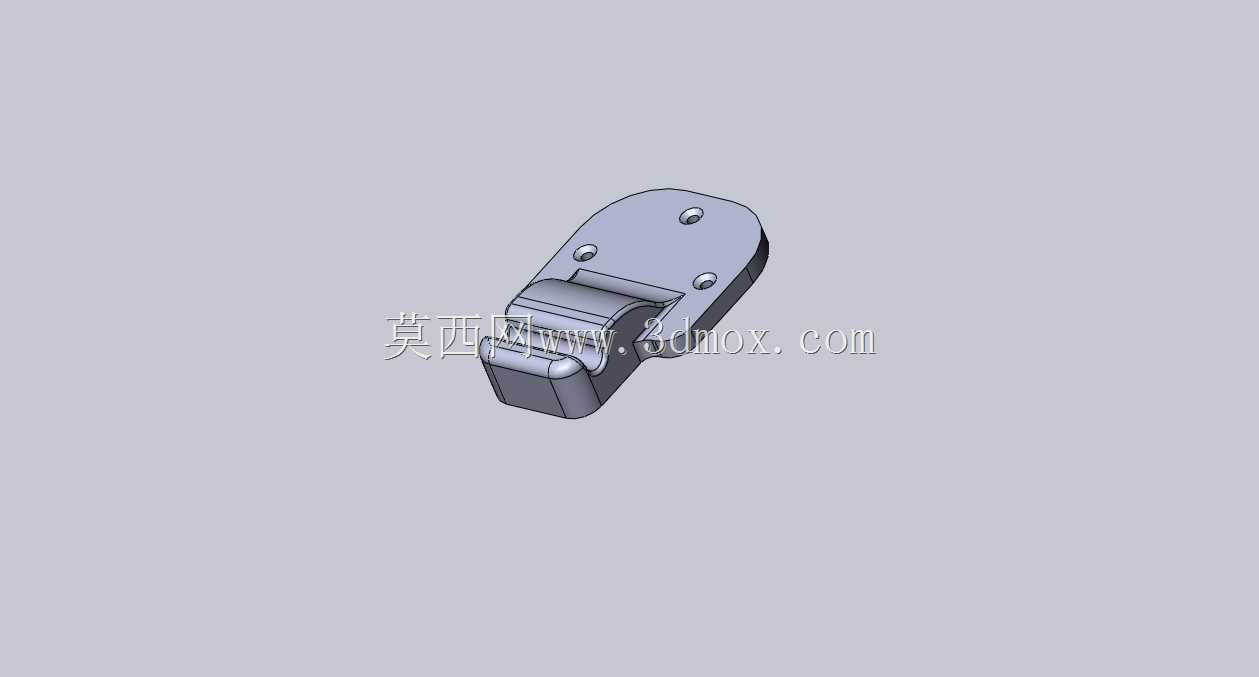

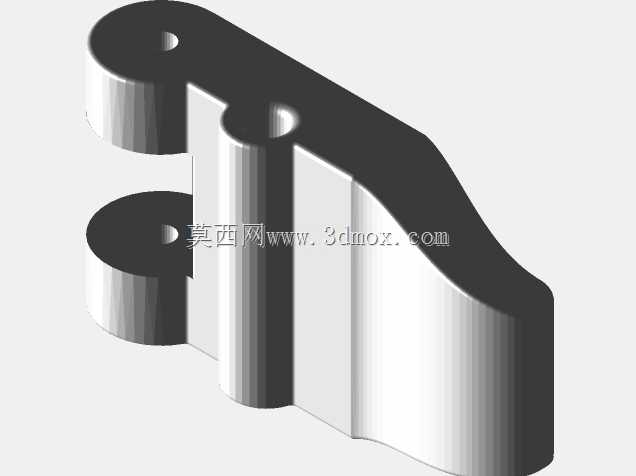

这款大插销结构主要面向工业生产场景中的箱体类部件快装快锁需求，尤其适配数控加工机床的防护箱盖、设备检修舱门的日常开合锁紧场景，也可用于工业储物箱体、设备外罩的固定连接，替代传统螺栓紧固的繁琐操作，大幅降低日常设备维护、工件换装时的开合操作时长。在实际设备运行过程中，该插销承担着箱体闭合后的锁紧限位作用，能够在设备产生常规振动的工况下保持稳定锁止状态，避免箱盖意外松脱引发的安全隐患，同时无需借助额外工具即可完成解锁与锁止操作，适配需要频繁开合的作业工位需求。从功能特性来看，该插销采用杠杆式搭扣锁紧原理，锁止过程中通过铰接结构的行程过位实现自锁，锁止后可提供稳定的压紧力，保证箱体接合面的贴合度，减少切削液、加工碎屑从箱盖缝隙渗入设备内部的可能；解锁时只需扳动操作拨片即可解除锁止状态，操作手感顺畅，拨片的曲面造型贴合手指按压轮廓，长时间操作也不易产生硌手的不适感。在设计思路上，整体结构采用分体式铰接布局，分为固定底座、锁止拨臂、挂扣环三个核心组成部分，固定底座上预留了两个沉头安装孔，可通过标准紧固件将底座固定在箱体的固定侧，挂扣环对应安装在箱盖的活动侧，安装时可根据箱盖的实际压紧量微调挂扣环的伸出长度，适配不同厚度的密封胶条安装需求；所有铰接位置都设计了对应的轴销限位结构，避免长期开合使用后轴销脱出，同时各活动部件之间预留了合理的活动间隙，不会因加工碎屑附着出现卡滞问题。从安装边界来看，固定底座为长圆形平板结构，整体安装面平整无突出结构，安装时只需在对应固定面预留匹配底座轮廓的安装位置，保证两个安装孔的中心距符合设计尺寸即可完成固定；锁止状态下整体结构的突出高度较低，不会与周边的管线、移动部件产生干涉，活动拨臂的摆动行程范围内无额外遮挡结构，保证操作时的活动空间充足，适配多数中小型机床防护箱、工业设备舱门的安装尺寸要求。
