单反与运动相机手持稳定支撑结构

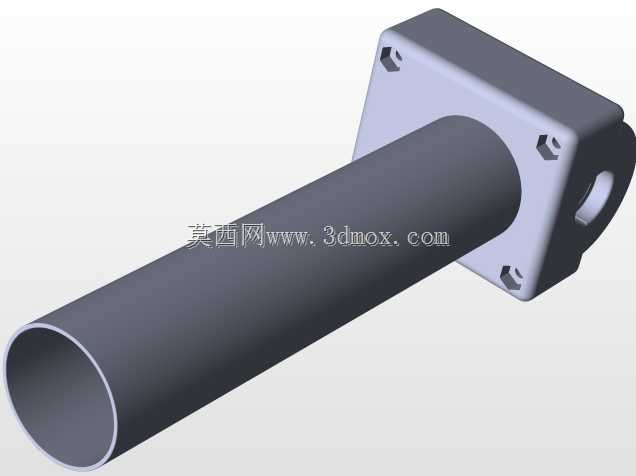

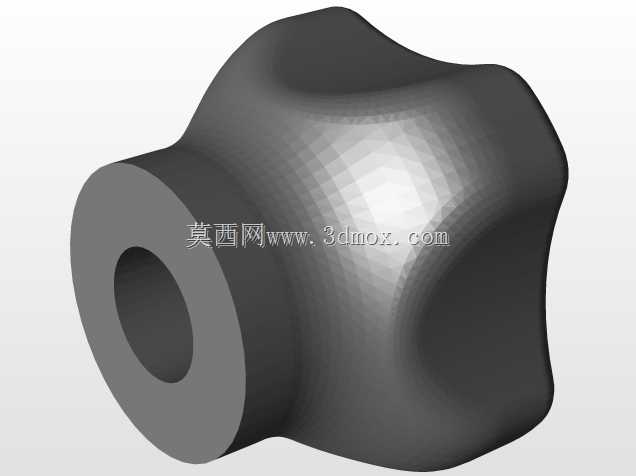

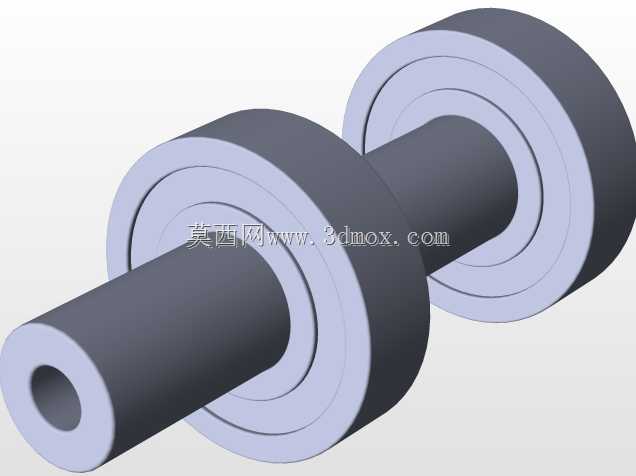

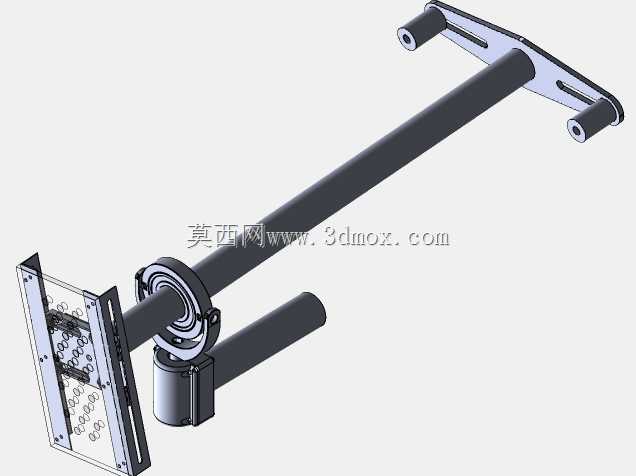

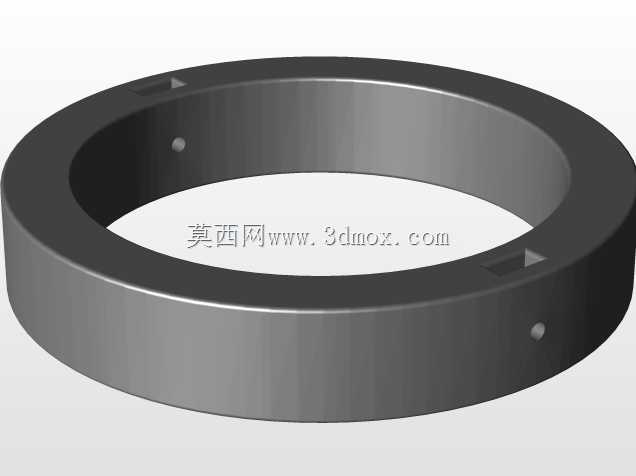

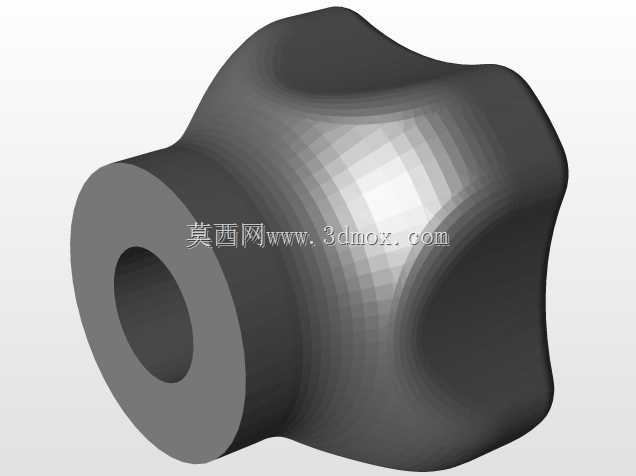

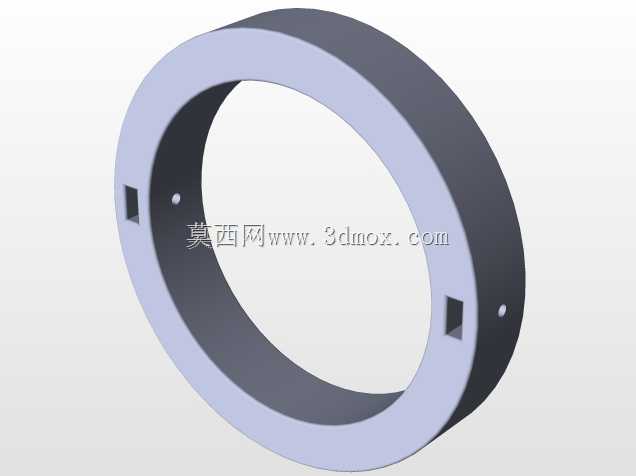

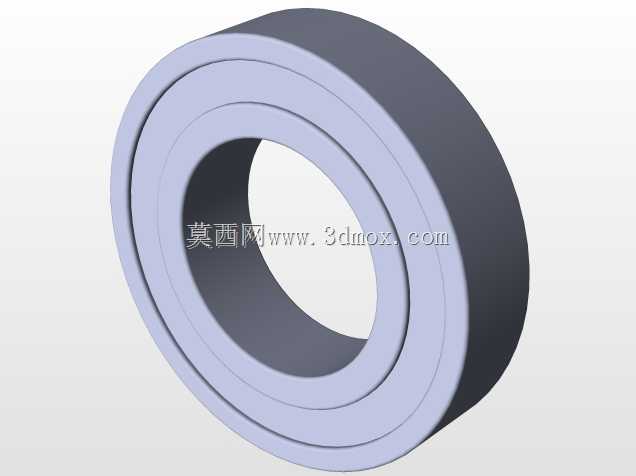

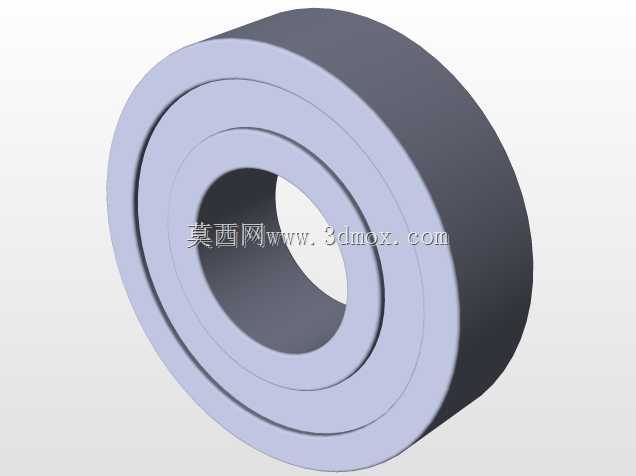

　　这套支撑结构主要面向户外跟拍、单兵视频创作、运动场景记录等手持拍摄场景，解决移动拍摄过程中画面抖动、握持疲劳的实际问题，适配常规单反相机与GoPro类运动相机的安装使用需求。从结构组成来看，整套装置分为握持杆组、旋转连接座、相机安装板三个核心部分，长握持杆采用圆管截面设计，表面做防滑适配处理，握持时的力臂长度经过测算，单手握持时重心落在手掌支撑范围内，长时间举持不会出现腕部受力过载的问题；短辅助握持杆与长杆呈垂直布置，可在低角度拍摄、跟拍移动时提供第二握持点，适配不同拍摄姿态下的施力需求。旋转连接座采用法兰式轴承结构，内圈与长握持杆过盈配合，外圈可绕杆身360度自由旋转，连接座侧面设置锁紧结构，拧动锁紧件后可固定旋转角度，满足横拍、

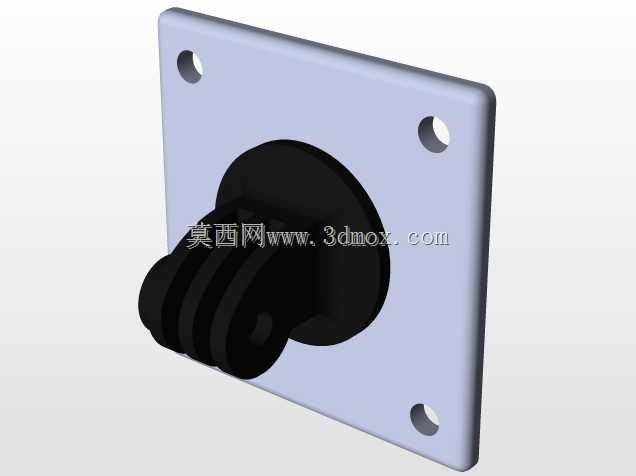

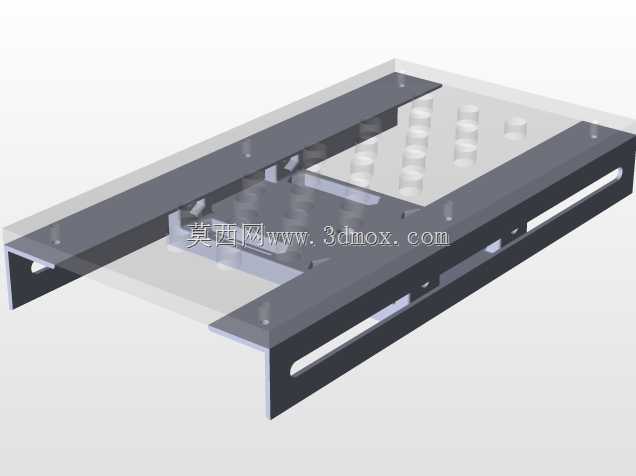

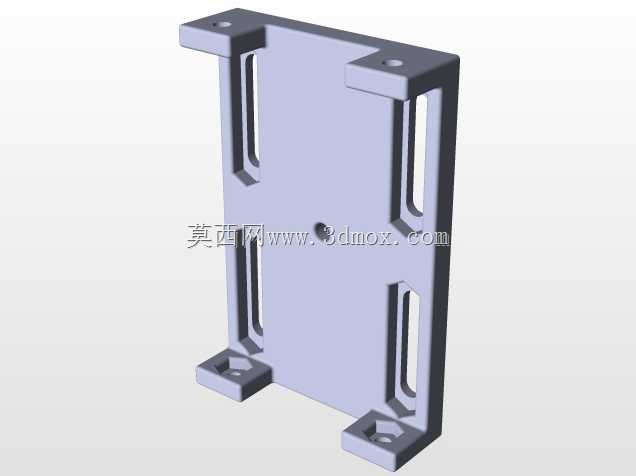

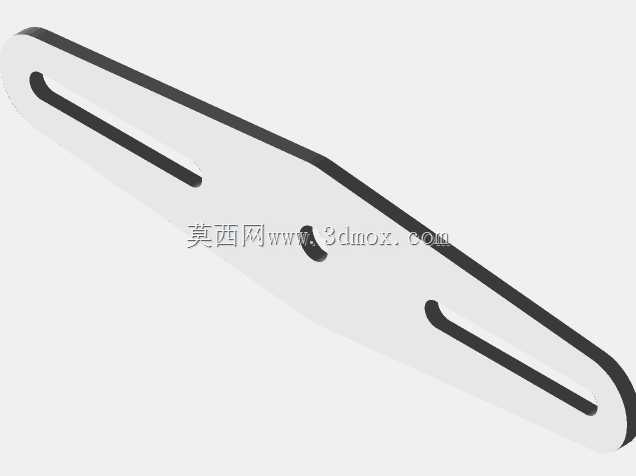

　　竖拍、斜向构图等不同拍摄角度的快速切换需求，轴承配合间隙控制在0.02mm以内，旋转过程无旷量，不会因连接间隙带来额外的画面抖动。相机安装板采用镂空式平板结构，板面排布多组标准安装螺孔，孔位间距兼容通用相机快装板规格，可直接固定单反相机机身，也可通过转接件安装运动相机，安装板边缘做倒角处理，避免安装设备时刮蹭相机机身；安装板与旋转连接座之间采用刚性连接，连接面设置定位销，保证安装后相机光轴与握持杆的相对位置固定，不会出现使用过程中相机移位的问题。整套结构的安装边界经过优化，长握持杆总长度控制在400mm以内，旋转座最大外径65mm，安装板尺寸为120mm*80mm，收纳时可将辅助杆旋转至与长杆平行位置，整体占用空间小于普通登山杖，

　　可直接放入摄影包侧袋携带。结构设计过程中优先考虑受力合理性，所有承力部位的壁厚均做加厚处理，长杆采用空心圆管结构，在保证抗弯强度的前提下降低整体重量，整套结构自重控制在0.8kg以内，搭配常规单反相机总重量不超过2kg，单手握持可连续操作20分钟以上无明显负重感。连接部位的紧固件均采用标准件，后期维护更换无需定制配件，旋转部位内置阻尼垫片，旋转时带有均匀阻尼感，调整角度时不会出现松垮滑动的问题。在实际使用场景中，这套结构可替代部分大型稳定器的基础防抖功能，在狭窄空间拍摄、徒步跟拍、运动场景记录时，相比大型稳定器更具便携性，双握持杆的设计可在跑动拍摄时提供更稳定的支撑，减少上下方向的抖动传递；

　　旋转座的角度调节功能无需拆卸相机即可完成横竖拍切换，适合需要快速切换拍摄格式的短视频创作场景。安装板的镂空设计一方面减轻了自身重量，另一方面可在安装板背面绑扎配重块，当搭载大重量镜头时，可通过调整配重位置平衡整体重心，让握持时的受力更均匀，减少腕部的承重压力。所有外露的金属边缘均做圆角处理，使用过程中不会划伤手部或刮蹭摄影器材，握持杆表面可根据使用需求包裹防滑泡棉，提升出汗场景下的握持摩擦力，避免设备滑脱。
