适配GoPro运动相机的手持稳定器结构

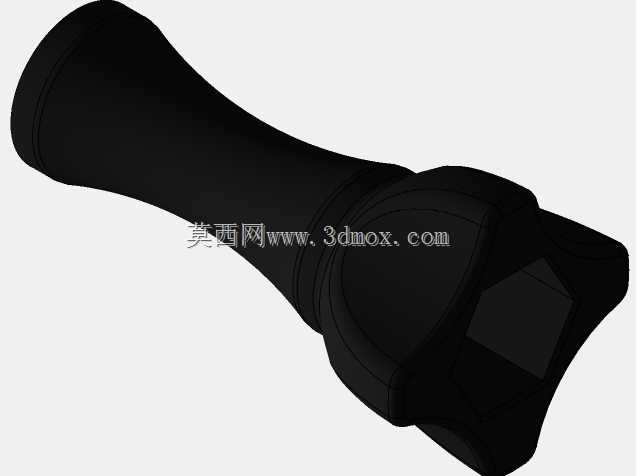

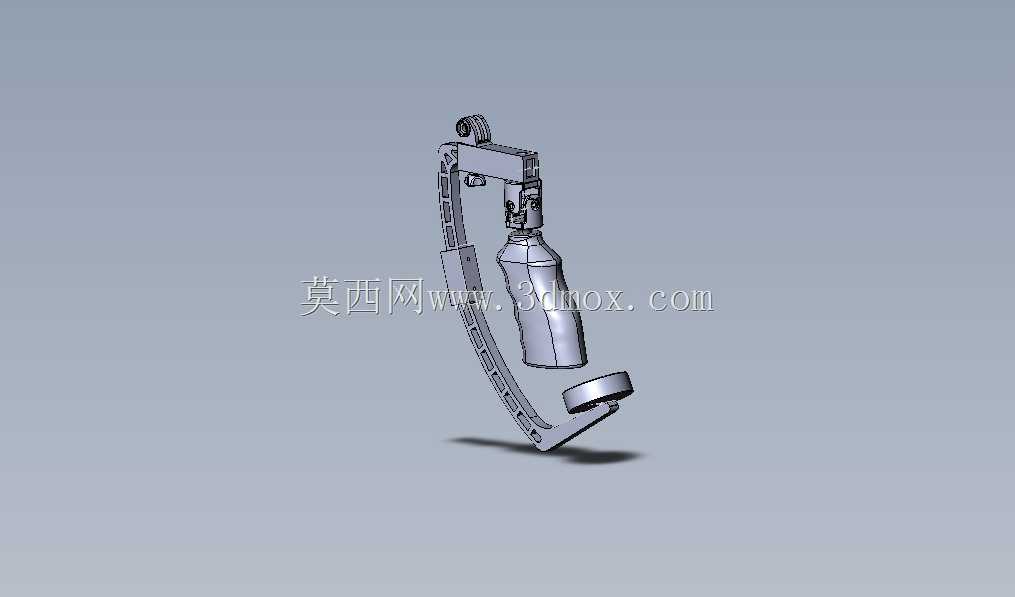

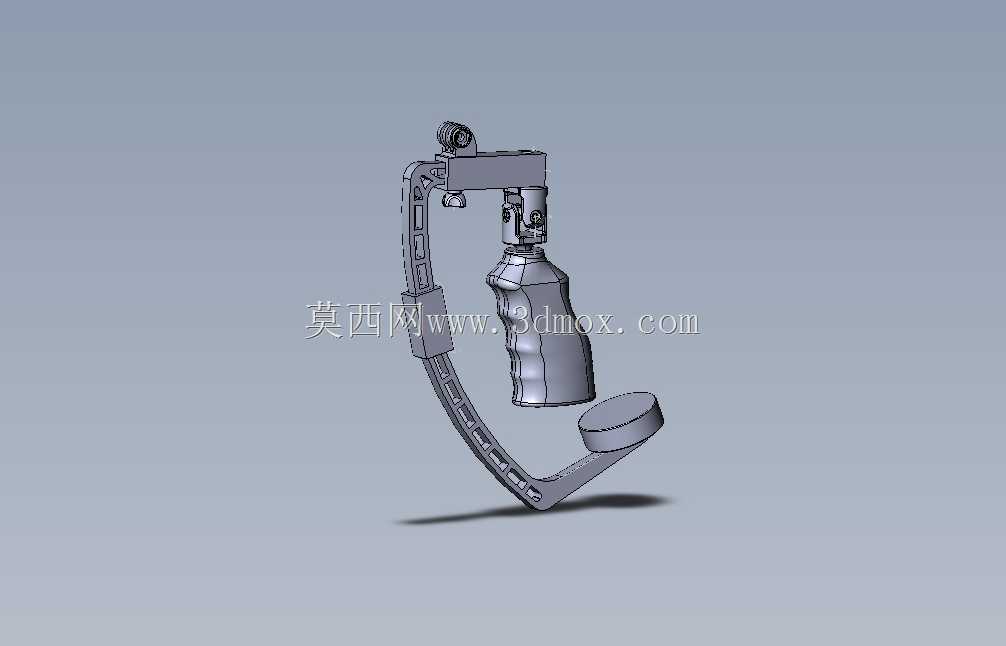

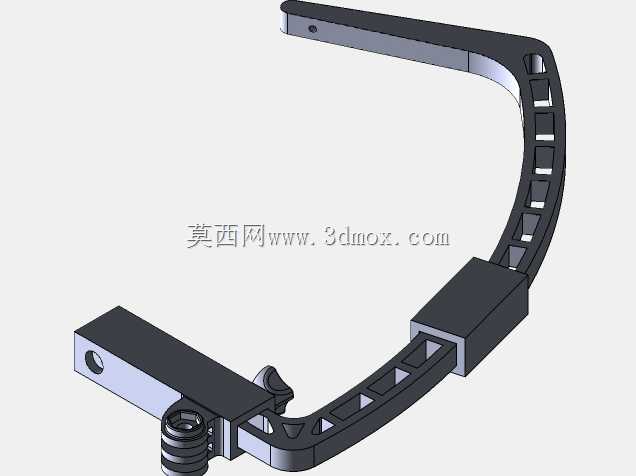

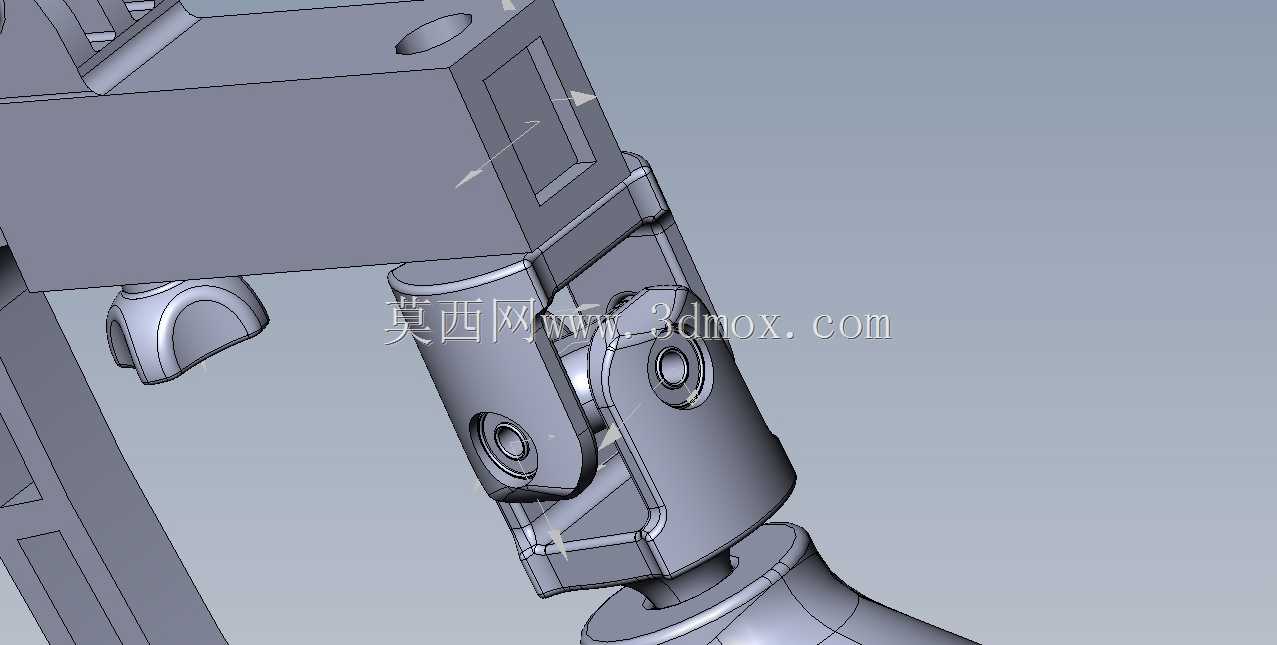

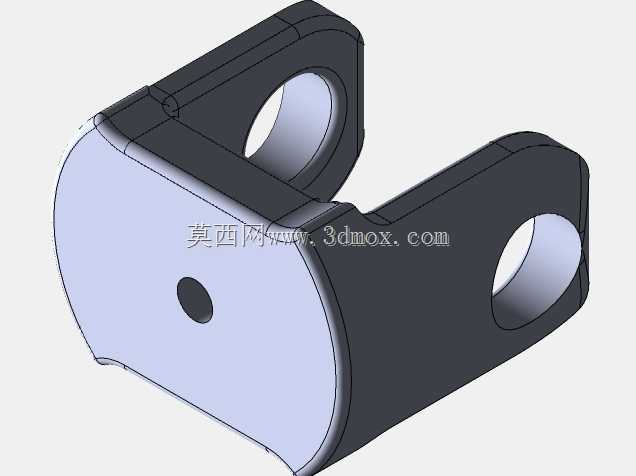

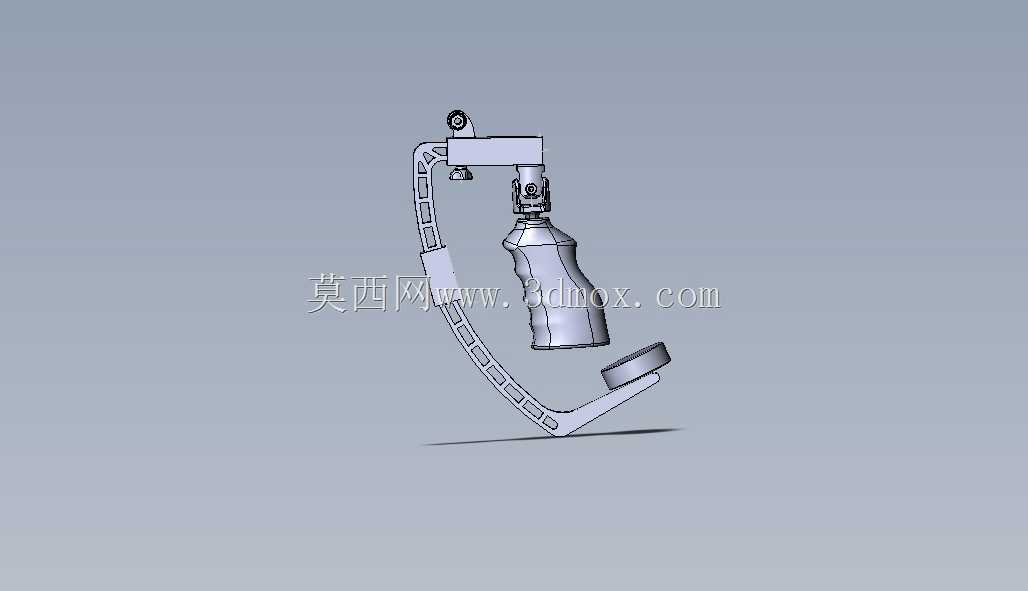

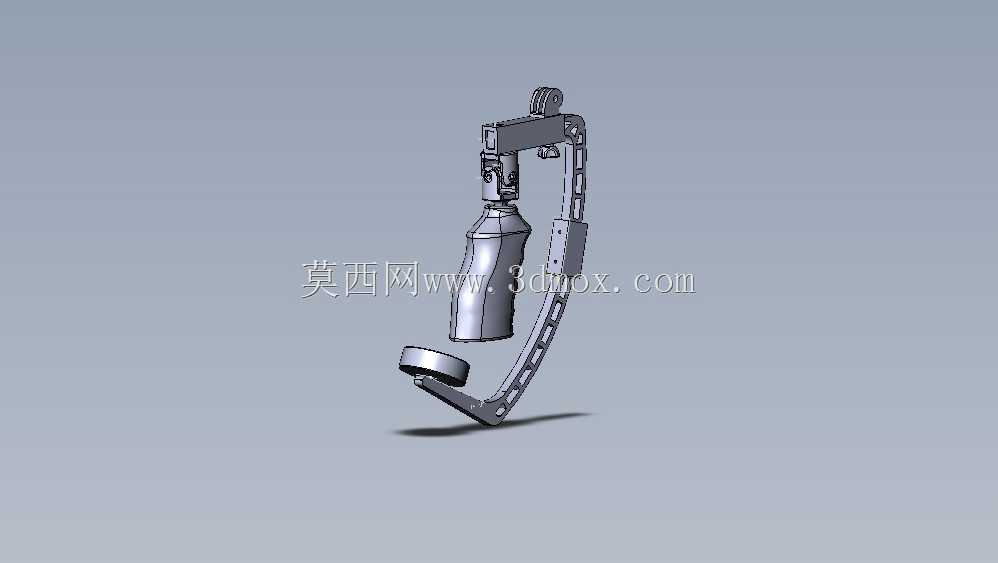

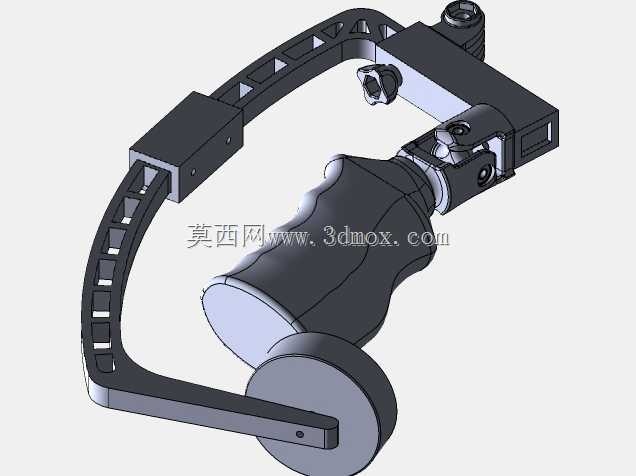

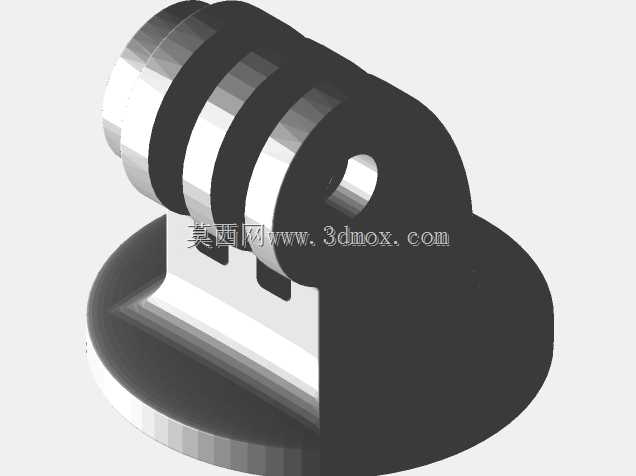

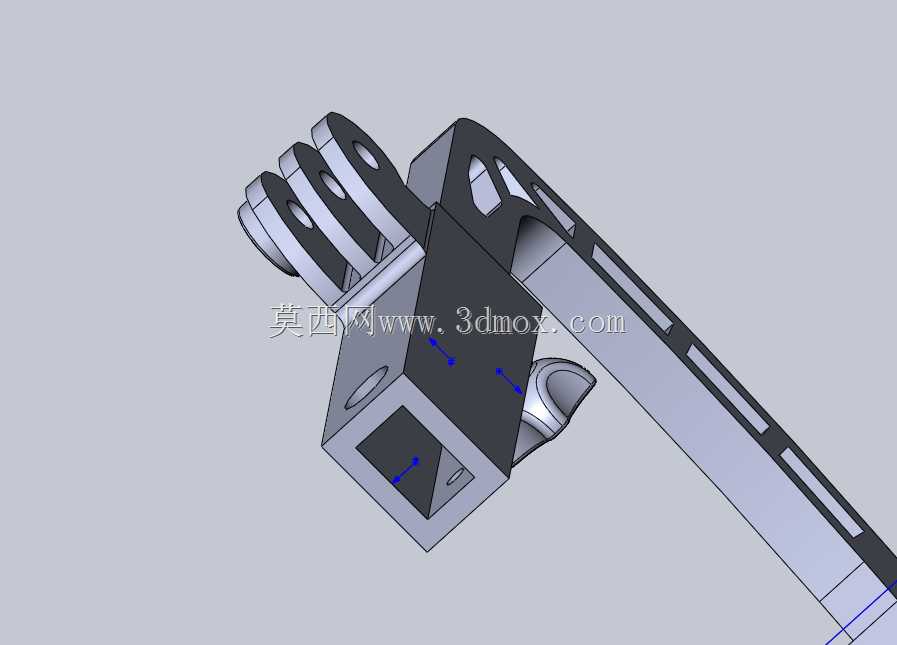

这款手持稳定器主要面向户外运动拍摄、vlog日常记录、极限运动跟拍等场景，解决运动相机在手持移动拍摄过程中画面抖动、晃动幅度过大的问题，能够在行走、跑动、小幅颠簸的使用环境下，为相机提供稳定的支撑，保证拍摄画面的平顺性，适配主流的GoPro系列运动相机安装使用。从实际用途来看，它无需复杂的电子防抖组件，依靠纯机械结构的重力平衡原理实现防抖效果，使用者单手握持握柄即可完成拍摄操作，整体结构没有复杂的电路模块，无需充电即可使用，能够适应户外复杂的温湿度环境，避免电子稳定器在低温、高湿环境下出现的续航不足、电路故障等问题，适合徒步、骑行、滑雪、冲浪等户外场景下的拍摄需求。从功能特性来看，整体结构分为握持握柄、弧形平衡臂、相机安装座三个核心部分，握柄采用符合人体工学的曲面造型，贴合手掌握持的自然弧度，长时间握持不易产生酸胀感；弧形平衡臂采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，臂身的弧度经过重心测算，能够让安装后的相机整体重心落在握柄的轴心线上，在手部出现小幅度晃动时，平衡臂会随重力自然回正，抵消晃动带来的画面偏移；相机安装座预留了标准的运动相机安装卡位，能够直接卡入对应型号的运动相机，无需额外的转接配件，安装座处设置了小范围的角度调节结构，使用者可以根据拍摄需求调整相机的俯仰角度，适配平视、低角度仰拍、高角度俯拍等不同拍摄视角。从设计思路来看，整体采用一体化可拆分的零件设计，所有结构部件都预留了合理的安装间隙，零件之间通过轴孔配合实现转动连接，没有复杂的卡扣或者过盈配合结构，组装难度低；结构设计充分考虑了3D打印的成型特性，所有零件都没有大角度的悬空结构，打印时无需添加大量支撑，成型后表面处理简单，打印完成后仅需简单去除支撑毛刺即可完成组装，普通用户也可以自行制作使用。从外形尺寸与安装边界来看，整体收拢状态下长度不超过220mm，平衡臂展开后最大宽度约120mm，握柄直径约35mm，适配成年人单手握持的尺寸范围；相机安装位的卡位尺寸严格对应GoPro相机的标准安装接口尺寸，安装后相机与安装座之间的间隙控制在0.2mm以内，既保证安装拆卸的顺畅度，又不会出现安装后晃动松脱的问题；平衡臂的转动角度范围设置了机械限位，最大转动角度不超过45度，避免转动幅度过大导致相机碰撞到握柄或者使用者手部，同时也能防止平衡臂过度转动导致的重心失衡问题，保证使用过程中的结构可靠性。
