仿生扑翼飞行驱动翅翼传动结构

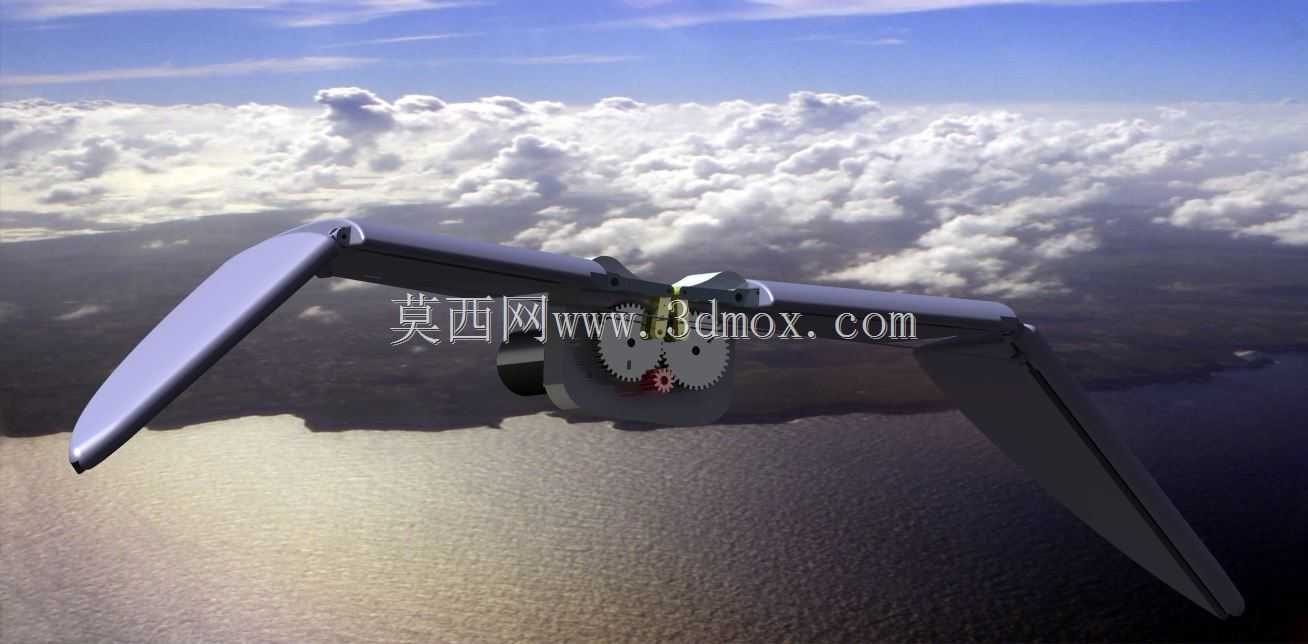

该扑翼机构主要面向微型仿生飞行器、小型扑翼无人机的研发与试制场景，可应用于低空近距离侦察、复杂环境巡检、微型仿生玩具开发等领域，核心作用是通过翅翼的规律拍动为飞行器提供升力与前进推力，同时通过特定的摆动逻辑优化飞行过程中的气动特性，降低非必要升力损耗，提升扑翼飞行的能效比与姿态稳定性。从功能特性来看，这套机构采用对称式齿轮传动布局，通过齿轮组的啮合传动将动力源的旋转运动转化为两侧翅翼的同步上下扑动动作，在翅翼上摆阶段通过预设的角度偏转调整翅翼迎角，有效减少上摆过程中产生的负升力，避免翅翼上抬时抵消下摆阶段积累的升力，让整体动力输出更平顺，飞行过程中的姿态抖动更小。设计思路上，整体采用对称式轻量化布局，核心传动齿轮组居中布置，两侧翅翼安装臂长度一致，保证两侧扑动的同步性，避免飞行过程中出现两侧升力不均导致的偏航问题；传动结构采用直齿轮啮合传动，传动效率高、传动间隙小，能够精准控制翅翼的扑动幅度与频率，适配不同动力规格的微型驱动电机，同时整体结构零件数量少，装配难度低，便于后期维护与参数调整。外形尺寸与安装边界方面，整套机构横向总宽度适配微型扑翼飞行器的常规翼展范围，核心传动舱体的纵向与垂向尺寸紧凑，能够容纳在微型飞行器的机身舱段内，不会额外增加过多的迎风面积；翅翼安装端预留标准的装夹接口，可适配不同材质、不同翼型的柔性翅翼，安装时仅需固定核心传动舱的底部安装位即可完成与机身主体的连接，安装孔位采用通用间距设计，可适配多数微型扑翼飞行器的机身安装基准，不需要额外定制转接结构，能够大幅缩短原型机的试制周期。在实际应用中，这套机构可根据不同的起飞重量需求调整翅翼长度与扑动频率参数，既可以适配重量仅十余克的微型侦察扑翼机，也可通过放大结构尺寸应用于稍大载荷的巡检类扑翼飞行器，翅翼的拍动角度范围可通过调整传动曲柄的偏心距进行灵活调整，匹配不同飞行场景下的升力需求，在低速飞行、悬停调整等不同飞行状态下都能保持稳定的气动输出。
