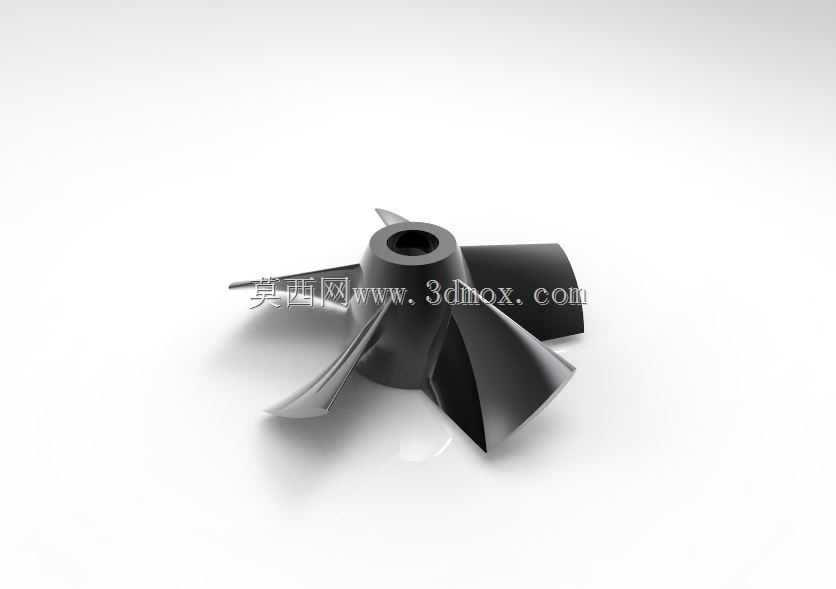

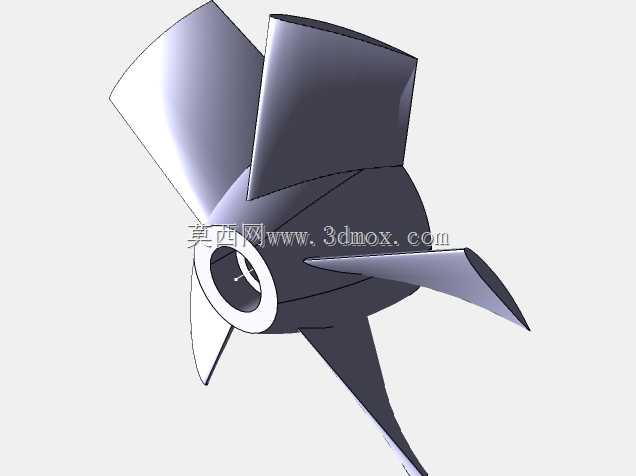

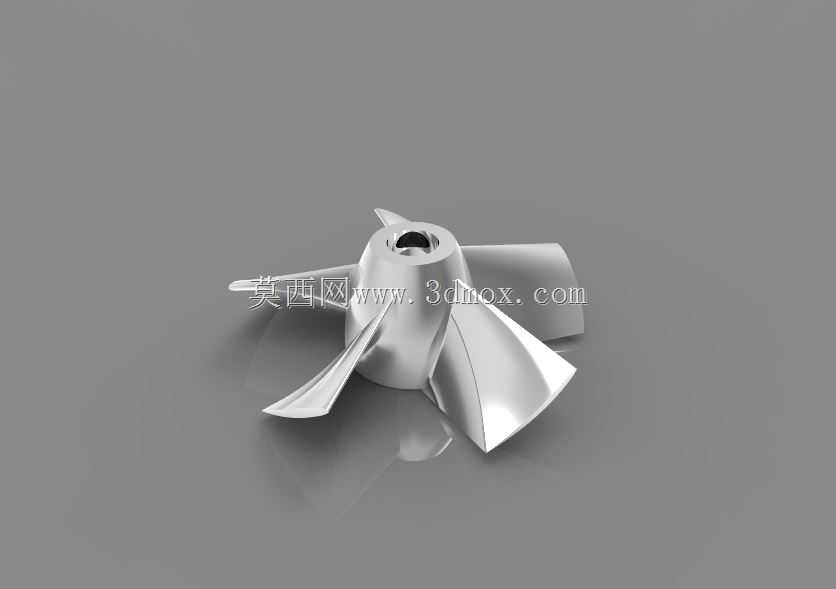

适用于70mm管径的五叶管道通风探头结构

　　在通风管网的末端气流采样、小截面风管的流速监测场景里，这类带叶轮结构的探头是很常见的取压兼导流部件，很多做暖通配套、工业通风管路改造的工程师都接触过类似结构，只是不同管径适配的叶片数量、轮毂比例会根据实际流场要求做调整。这次的结构是专门针对公称直径70mm的圆形直风管设计的，安装边界卡得很死，整个叶轮组件的最大回转直径控制在68mm，和管壁之间预留1mm的均匀环形间隙，既不会因为间隙过大导致旁流影响探测精度，也不会因为加工公差导致叶片刮蹭管壁，这点在小直径管路的部件设计里很关键，毕竟小管径的流场本来就容易受壁面效应干扰，间隙控制差了，实测的流速数据偏差能到15%以上。

　　从功能上看，这个部件不是单纯的送风叶轮，它集成了气流感应的探头安装位，轮毂中心的预留孔位是用来固定微型流速传感器的，叶片转动的时候可以把风管内的紊流梳理成相对稳定的轴向流，让传感器探头始终处于均匀流场里，避免风管弯头、变径段后面的涡流直接冲击传感器，导致数据跳变。之前做过类似的项目，一开始直接把传感器装在风管内壁，离弯头只有三倍管径的距离，测出来的数据波动特别大，后来加了这种带整流叶轮的探头结构，数据稳定性直接提上来了，而且叶轮本身的转动阻力很小，不会对管内的风压造成明显损失，实测在常规通风风速下，整个组件带来的风阻增量不到3Pa，完全满足通风系统的阻力控制要求。

　　设计思路上没有用常见的三叶片结构，反而选了五叶的布局，主要是考虑70mm管径的风管通常用在局部排风、设备散热送风的支路里，风速区间一般在2m/s到8m/s之间，五叶片的结构在低风速下的启动转矩更小，哪怕管内风速只有1.8m/s，叶轮也能顺利启动转动，不会出现低流速下叶轮卡滞不转的情况，而且五片叶片的周向均匀分布，转动的时候动平衡更好，不需要额外做太多的动平衡校正，批量生产的时候装配效率更高。叶片的翼型选的是等厚度的圆弧板翼型，没有用复杂的变曲率翼型，一方面是小尺寸叶轮的加工成本能压下来，不管是3D打印打样还是注塑开模，这种简单翼型的脱模、成型难度都低，另一方面这种翼型在中低风速下的整流效果足够用，不需要追求航空级的翼型效率，毕竟它的核心作用是整流兼带流速感应的触发，不是用来做大风量送风的动力叶轮。

　　安装结构上，整个探头是采用插入式安装的，轮毂后端带的定位轴可以直接插在风管壁的预设安装座里，安装的时候不需要把整段风管拆开，只需要在风管对应位置开一个和安装座匹配的圆孔，把探头从外侧插进去，用卡扣或者快拧螺母固定就行，维护的时候也能直接拔出来清理叶片上积的灰尘，不用拆管路。叶片的倾斜角度是经过反复调整的，初始安装角设为28度，这个角度下，叶轮的转速和管内风速的线性度最好，在2m/s到8m/s的常用风速区间里，转速和风速的相关系数能到0.98以上，后续如果要做风速的联动监测，直接在安装座里加个霍尔元件测叶轮转速，就能换算出管内的实时风速，不用额外采购高价的插入式风速传感器，成本能降不少。

　　实际使用的时候要注意，这个探头的安装位置要选在风管的直管段，前后最好预留两倍以上管径的直管距离，尽量避开弯头、三通、风阀这些会产生局部涡流的部件，不然哪怕有叶轮整流，流场的紊乱还是会影响测量精度。另外叶片的材质建议选ABS或者改性尼龙，本身重量轻，转动惯量小，响应速度快，而且在常规的通风环境里，耐温耐湿的性能足够，要是用在有腐蚀性气体的排风管路里，可以换成PVDF材质，结构尺寸不用改，直接替换材质就行，通用性很强。之前给实验室通风柜的排风支管做配套的时候，用过类似结构的探头，连续运行了两年多，除了定期清理叶片上积的实验粉尘，没有出现过卡滞或者损坏的情况，可靠性比单纯的固定孔板式取压探头好很多，尤其是在含少量粉尘的气流里，孔板容易堵，这种转动的叶轮反而不容易积灰堵孔，维护周期能拉长三倍以上。

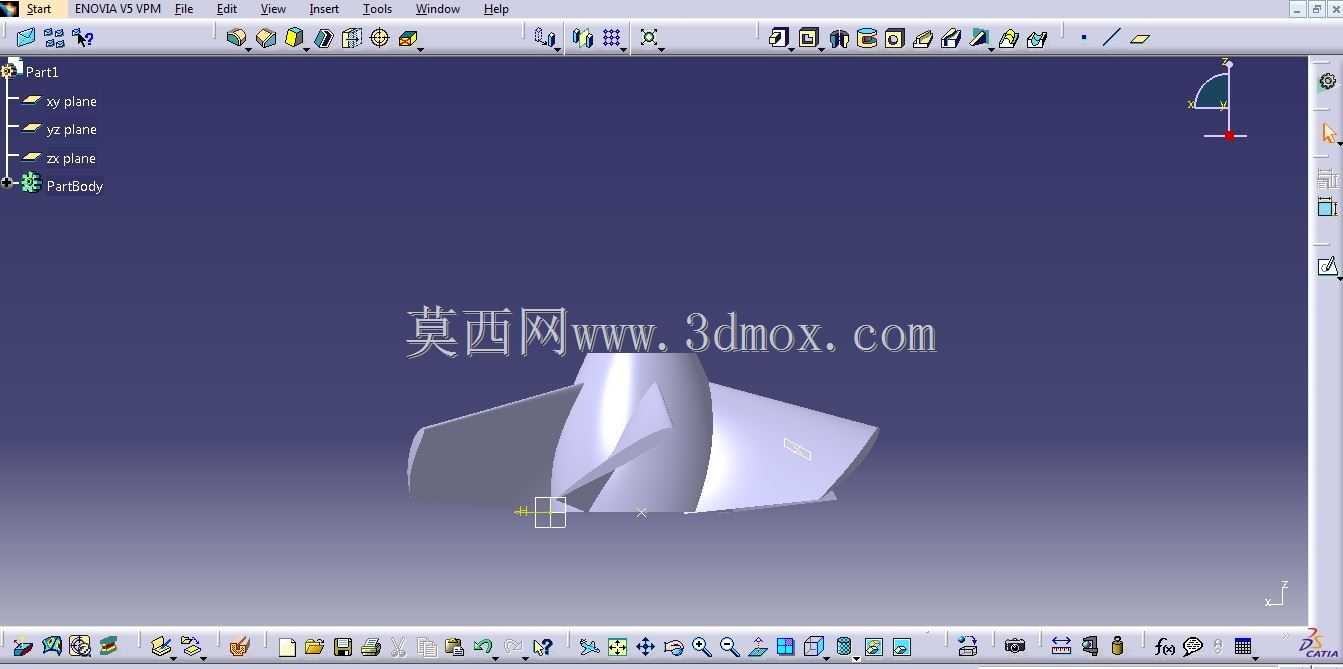

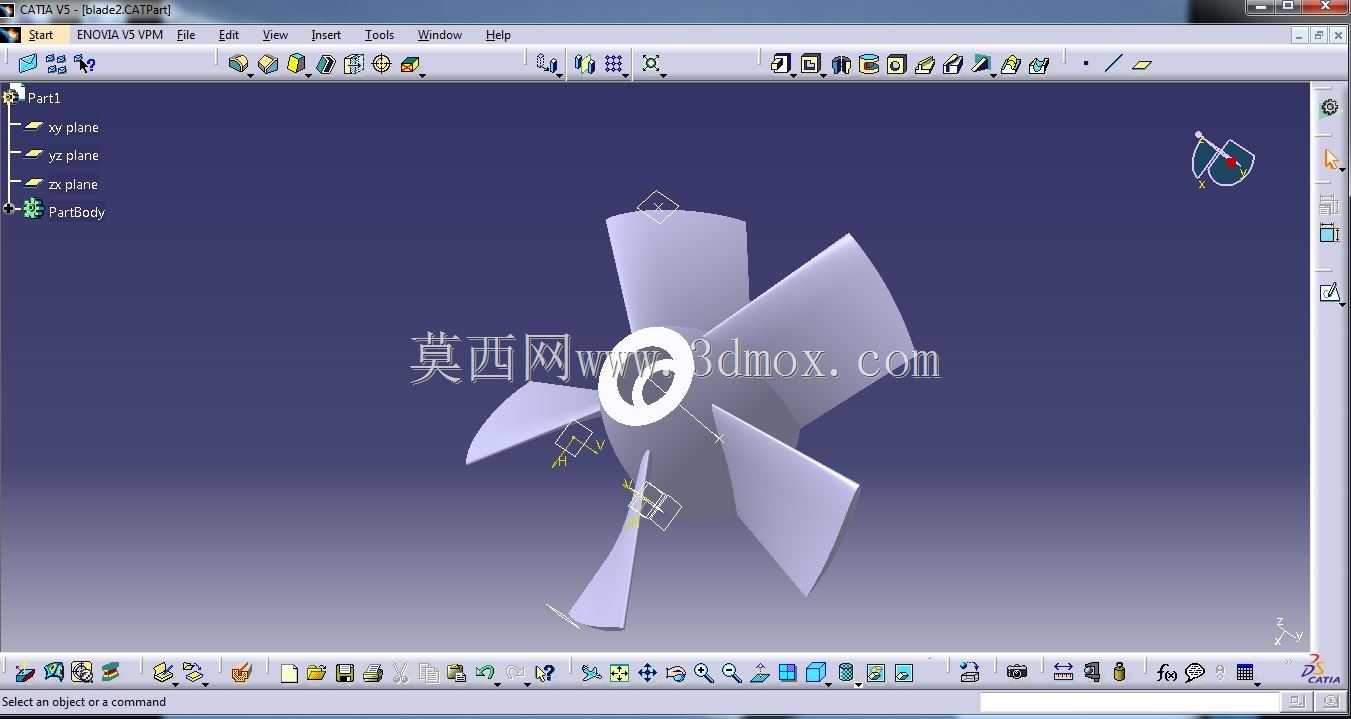

　　从建模的角度来说，这个结构的建模难点在叶片的曲面过渡，每片叶片和轮毂连接的位置做了R2的圆角过渡，避免应力集中，要是直角连接的话，长期转动受气流冲击，叶片根部很容易出现疲劳断裂，尤其是用塑料材质的时候，圆角过渡能把根部的集中应力降60%以上。整个叶轮的同轴度要求控制在0.1mm以内，不然转动的时候会有偏心抖动，时间长了定位轴的磨损会加快，所以建模的时候所有特征都是以轮毂中心轴线为基准做的阵列，没有用自由摆放的特征，保证后续加工或者开模的时候，基准统一，尺寸精度容易保证。
