思翼ZR60无人机云台摄像头结构设计

　　这款机载摄像云台的结构设计，核心围绕多旋翼无人机的航拍作业需求展开，在实际作业场景中，这类设备需要在无人机高速飞行、姿态快速调整、存在机体振动的工况下，始终保持镜头光轴的稳定指向，才能输出清晰无抖动的画面素材，不管是电力巡线时的杆塔细节拍摄、农林植保的作业区域测绘，还是航拍摄影的动态跟拍，对云台的结构刚性、转动自由度、安装适配性都有明确的工程要求。

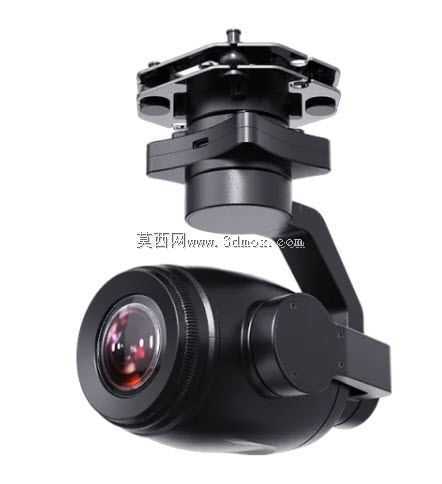

　　从结构布局来看，该云台采用经典的三轴支撑框架设计，主体镜头舱为桶型结构，这种构型一方面可以最大化容纳镜头模组、内置防抖传感器与走线空间，另一方面曲面外壳能有效降低飞行过程中的风阻，减少高速飞行时气流对云台姿态的干扰。两侧的俯仰轴支撑耳采用对称式设计，轴系内部预留了舵机安装位与走线槽，走线全部从支撑臂内部穿行，避免外露线材在飞行中被气流吹动产生晃动，也能减少线材对轴系转动的阻尼干扰，实际装配时要注意线材的预留长度，要保证俯仰轴在正负90度的转动范围内，线材不会出现拉扯、卡滞的情况。

　　下方的支架结构集成了横滚轴与方向轴的安装基准，底座部分预留了与无人机机身挂载点的连接接口，安装边界上，底座的安装孔位采用标准的航模挂载孔距，能够适配绝大多数主流多旋翼无人机的机身挂载平台，不需要额外设计转接件就能完成装配。整体结构的尺寸控制紧凑，镜头舱的外径控制在合理范围内，不会因为体积过大遮挡无人机的其他机载传感器，也不会过度增加机头位置的重量，避免影响无人机的重心配平。

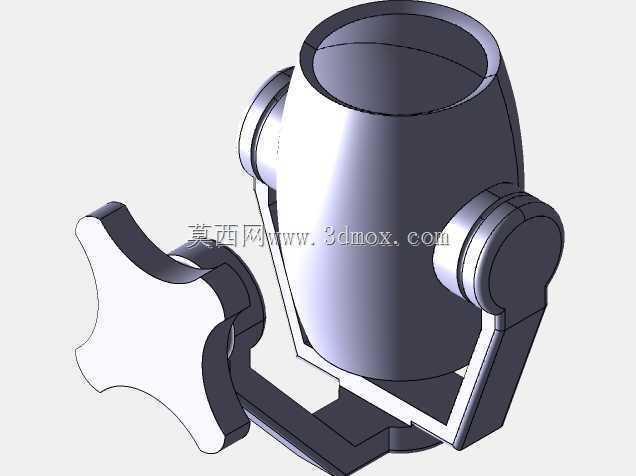

　　侧面的星形锁紧旋钮是专门设计的快调结构，在设备运输或者非作业状态下，拧紧旋钮可以锁定云台的转动自由度，避免运输过程中轴系无规则晃动造成舵机齿轮冲击损坏，作业前松开旋钮即可让云台进入可转动的工作状态，不需要额外借助工具就能完成锁定与解锁操作，适配外场作业的快速部署需求。旋钮的星形轮廓做了圆角处理，戴着手套也能顺利施力操作，符合外场作业的操作习惯。

　　在结构刚性的设计考量上，整个框架的壁厚做了差异化设计，轴系支撑位置的壁厚适当增加，保证舵机输出的扭矩能够无损耗地传递到镜头舱，减少结构形变带来的画面抖动；非受力位置的外壳做了适度的壁厚减薄，在保证结构强度满足飞行工况要求的前提下，尽可能降低整体重量，减少无人机的负载消耗，提升续航表现。镜头舱的前端预留了镜头保护镜片的安装卡槽，装配时可以加装UV镜或者保护镜片，避免外场作业时沙尘、飞虫撞击损伤镜头镜片。

　　实际使用中，这类云台的转动阻尼需要做匹配调试，轴系的配合间隙不能过大，否则会在无人机机动时产生画面晃动；间隙也不能过小，否则会增加舵机的负载，导致舵机发热甚至烧坏。该结构的轴系配合位预留了轴承安装槽，装配时加装微型滚动轴承，既能降低转动阻尼，也能长期保持轴系的配合精度，减少使用过程中的磨损旷量。框架的所有棱角位置都做了倒角处理，一方面是避免装配和使用过程中锐边划伤操作人员，另一方面也能减少应力集中，提升结构的抗冲击能力，在无人机出现轻微炸机或者着陆冲击时，不会因为应力集中出现结构开裂的情况。

　　从安装适配的角度来说，该结构的重心经过了预先配平设计，镜头舱、舵机、框架的整体重心落在三个转动轴的交点位置，这样舵机只需要很小的扭矩就能驱动云台转动调整姿态，不需要额外增加配重块来调整重心，进一步降低了整体负载重量。底座的挂载面设计为平面，安装时只需要保证与无人机挂载面贴合紧密，锁紧固定螺丝即可，不需要额外做重心校准操作，降低了外场装配的调试难度。
