山地车轻量化仿生结构悬挂连杆

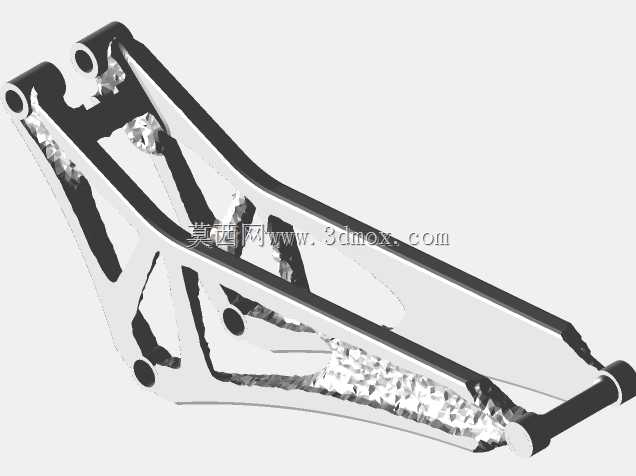

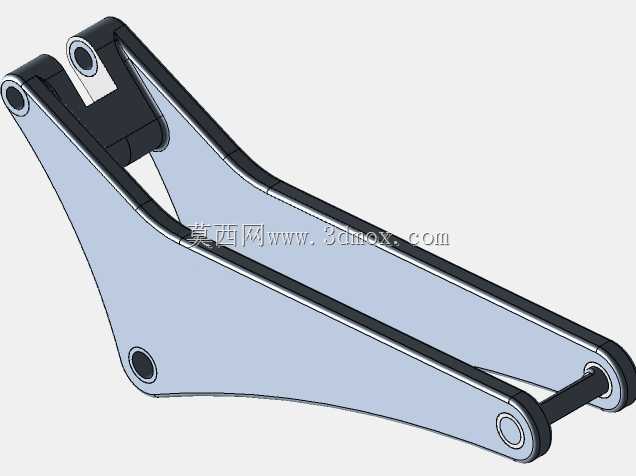

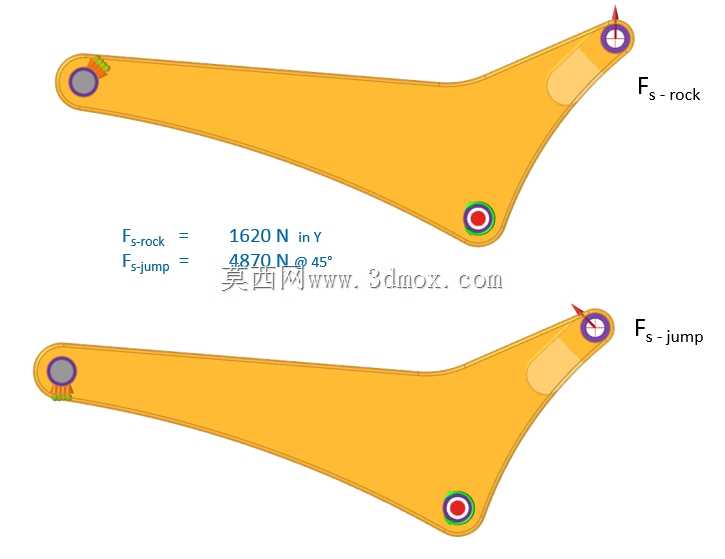

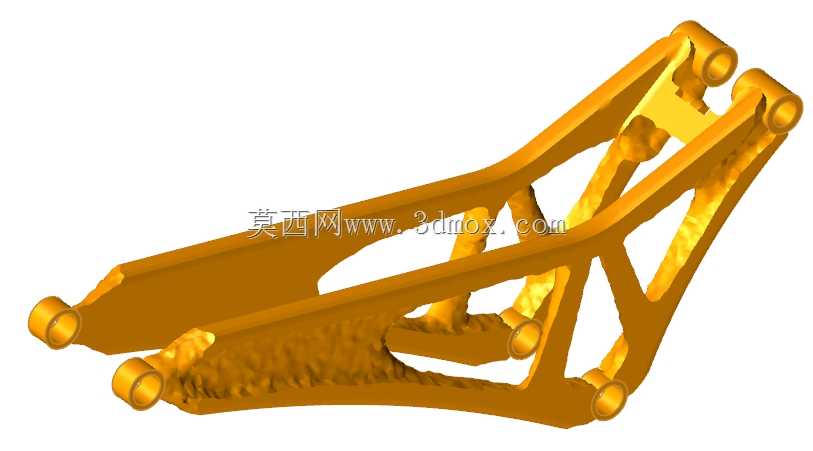

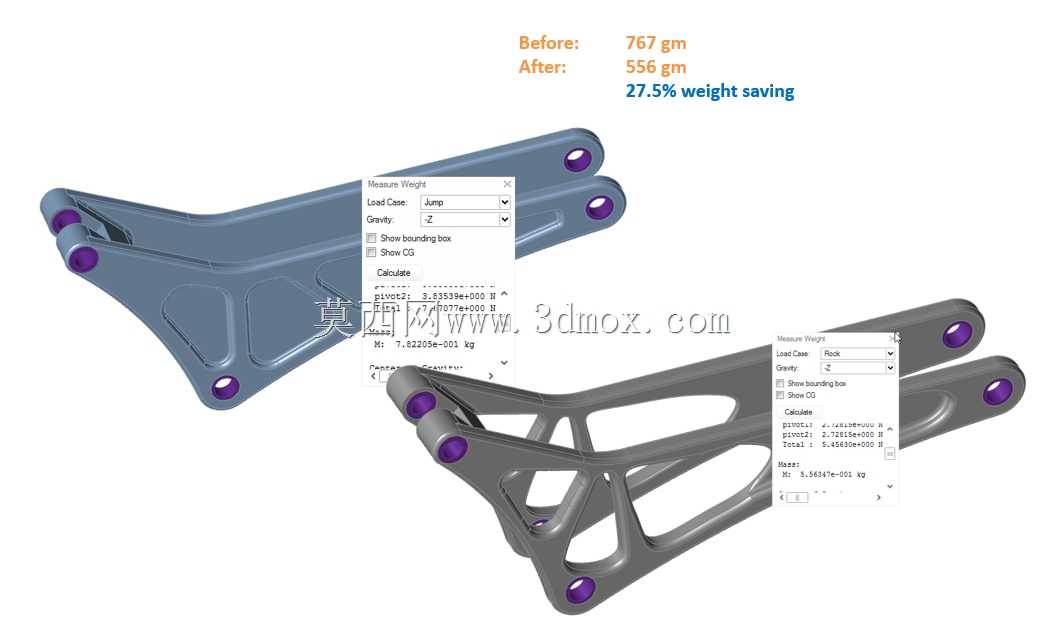

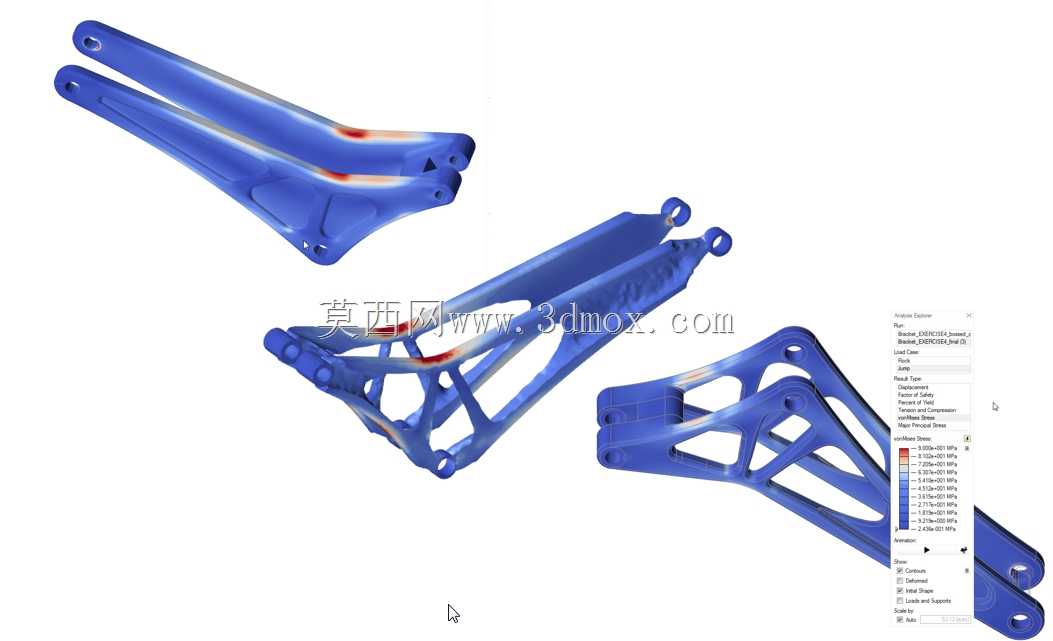

该悬挂连杆是山地自行车后悬架系统的核心传力结构件，主要应用于中高端越野、速降类山地车的后避震连接场景，承担着衔接车架主体与后轮摇臂的核心作用，能够在骑行过程中传递车轮受到的路面冲击载荷，同时配合后避震器完成冲击能量的吸收与缓释，大幅降低颠簸路面对骑乘者的冲击力，提升复杂非铺装路面骑行的操控稳定性与骑乘舒适度。在实际骑行场景中，该部件需要持续承受交变的冲击载荷、侧向扭转力以及起步、制动时的纵向牵引力，对结构强度、抗疲劳性能与重量控制有着极高的要求。这款悬挂连杆采用拓扑优化的仿生镂空结构设计，整体为对称式双支臂构型，在结构设计阶段通过载荷路径仿真模拟，精准识别出部件受力的核心传力路径，在非主要承力区域去除冗余材料，形成流畅的镂空筋条结构，既保证了核心承力位置的材料厚度与结构刚度，又最大限度降低了部件自身重量，实现了强度与轻量化的平衡。从结构特性来看，连杆两端设置有标准的轴承安装孔位，孔位周边做了局部加厚处理，能够匹配行业通用的标准轴承与连接螺栓，安装边界完全适配主流多连杆后悬架山地车的安装尺寸，无需额外修改车架结构即可完成替换安装。支臂主体的流线型过渡设计能够有效分散应力集中点，从仿真应力云图可以看到，整体应力分布均匀，高应力区域集中在两端安装孔周边的加厚区域，镂空筋条位置应力水平处于材料安全阈值内，能够应对大落差跳跃、连续颠簸路面的高强度冲击需求，避免长期使用过程中出现结构变形、疲劳开裂的问题。相较于传统实心结构的悬挂连杆，这款优化后的结构件在保持同等结构强度与抗扭刚度的前提下，重量降低幅度明显，能够有效减少整车簧下质量，提升后轮在颠簸路面的贴地性能，让骑乘者在林道穿越、速降骑行过程中获得更精准的操控反馈，同时镂空结构也减少了骑行过程中泥沙的堆积，降低了连接位置的磨损风险，提升了部件的长期使用可靠性。
