Makerbot机型Z轴平台加固臂支架结构

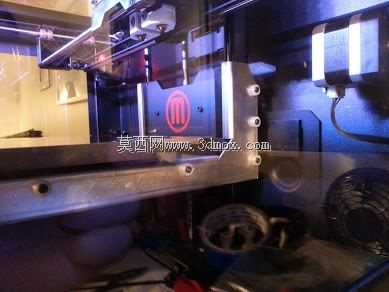

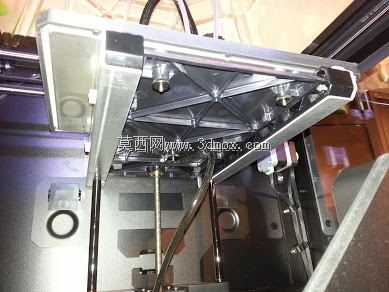

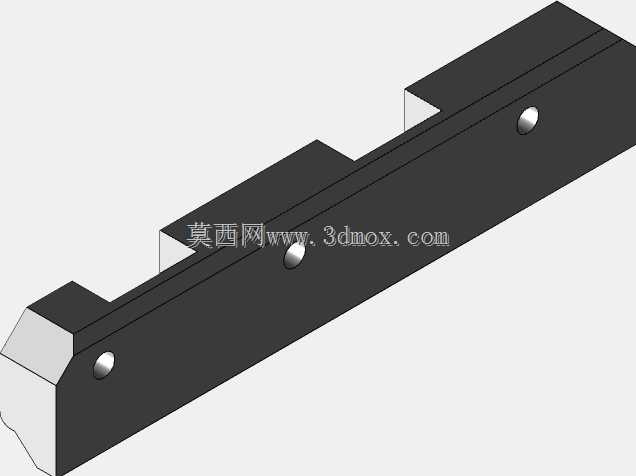

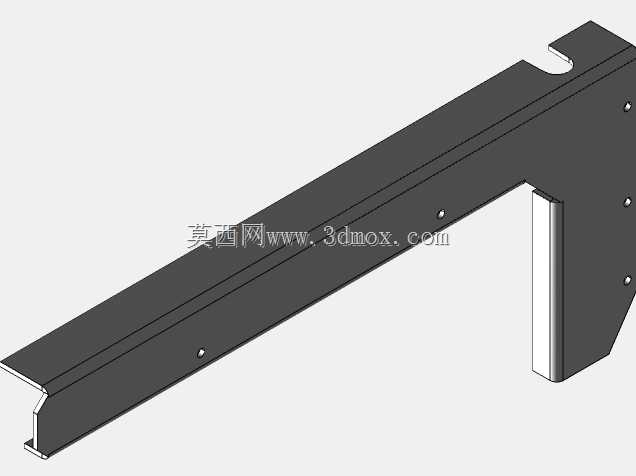

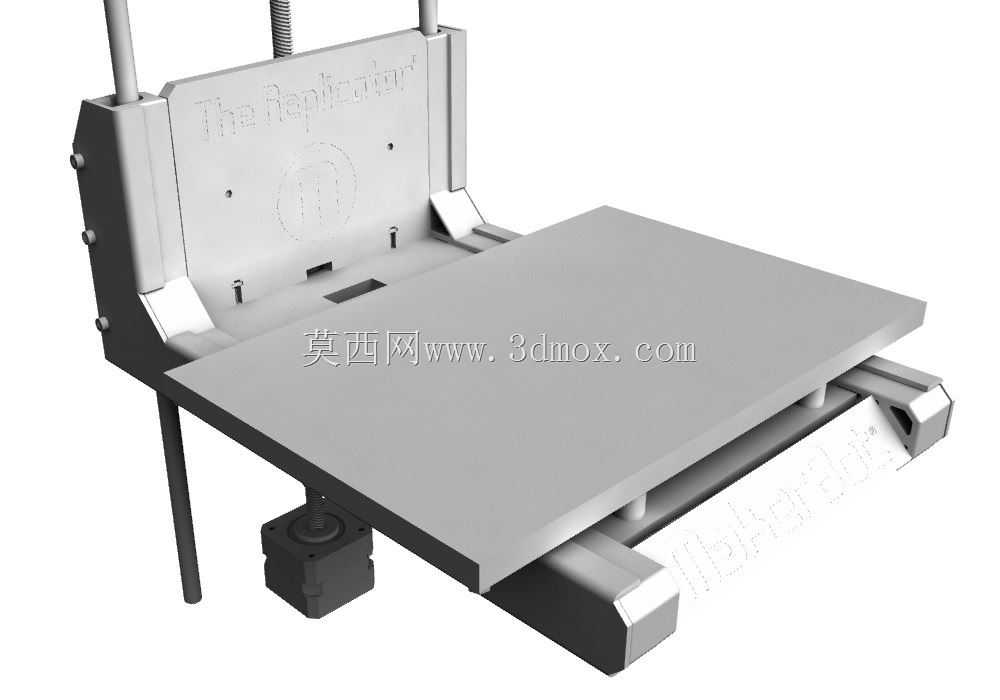

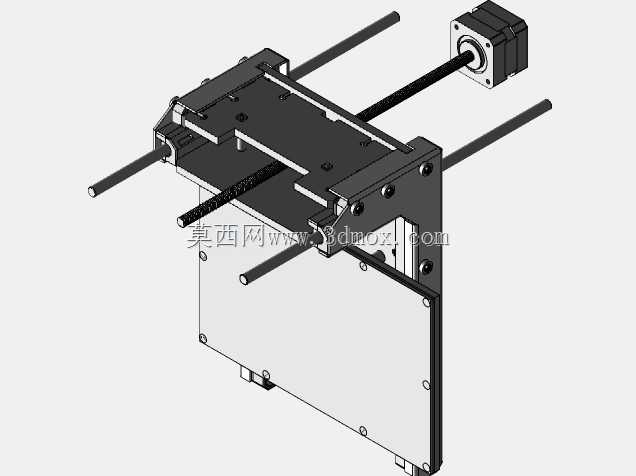

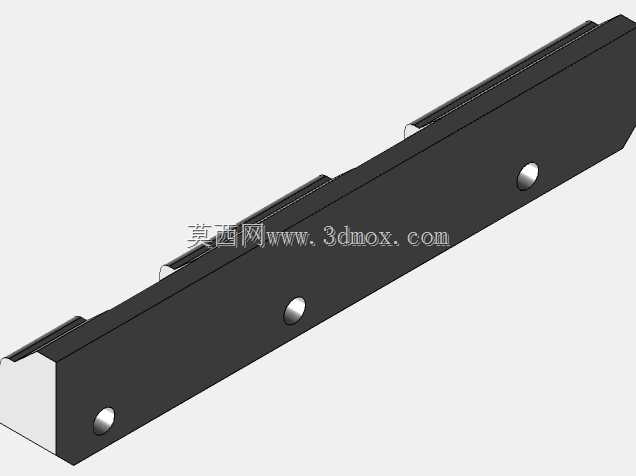

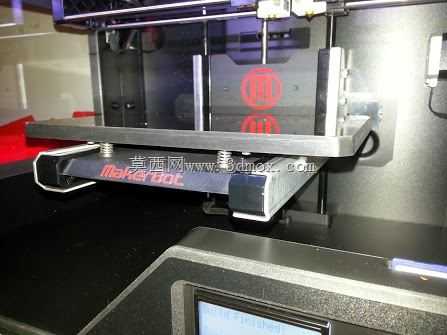

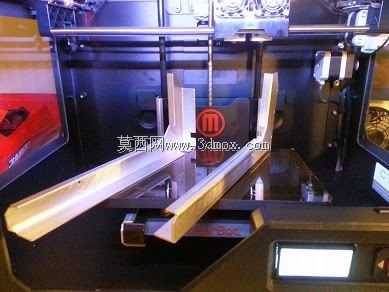

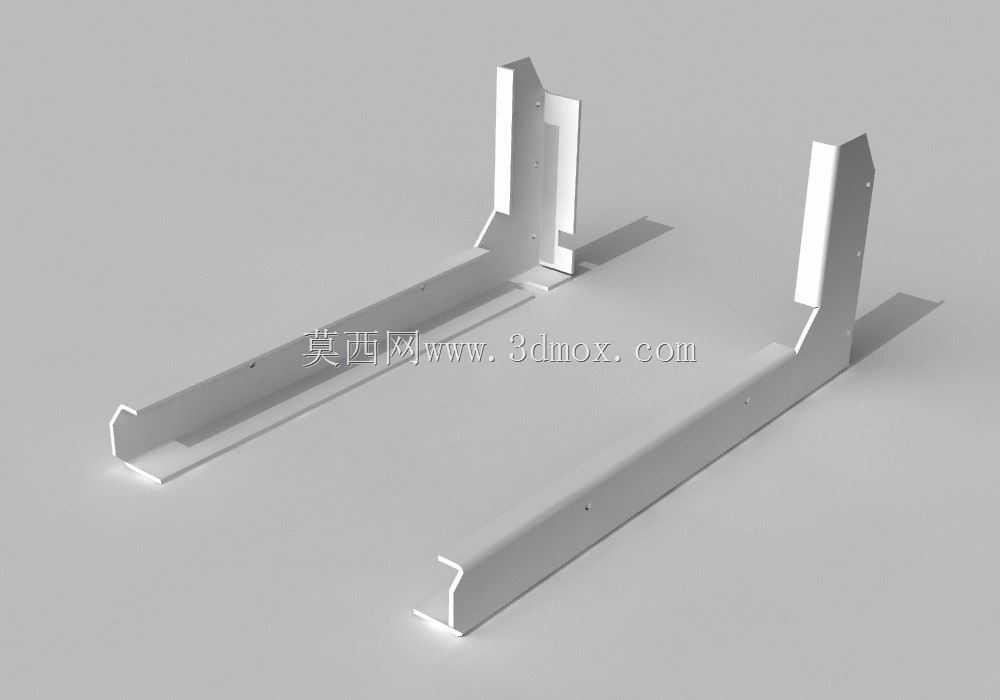

在桌面级FDM 3D打印的实际生产作业场景中，打印平台的结构稳定性直接决定了长时间打印作业的成品良率，尤其是针对Makerbot Replicator系列初代及2X机型，这类设备在长期使用后，Z轴运动平台受自身重量、打印件持续负载以及丝杆传动间隙的多重影响，极易出现平台边缘下垂、打印过程中高频微振的问题，直接导致首层附着失败、层纹错位、打印件尺寸公差超差等常见故障，严重时甚至会造成喷头刮蹭平台、损坏加热板表面的不可逆损伤。这款Z-Stage臂支架正是针对该类机型的结构痛点开发的补强配件，核心用途是为Z轴运动平台提供额外的侧向刚性支撑，从结构层面抵消平台长期受力产生的形变趋势，抑制打印过程中平台的微幅振动，从硬件基础上提升打印过程的稳定性。产品采用2mm厚度的铝材经激光切割工艺成型，铝材本身兼具轻量化与高刚性的特点，不会给Z轴传动系统增加过多额外负载，同时能提供足够的支撑强度抵消平台的下倾力。设计过程中充分考虑了原机的安装兼容性，支架采用贴合原机塑料臂侧面的仿形轮廓，安装时无需对原机进行打孔、切削等破坏性改装，仅需替换原机塑料臂侧面的原有固定螺丝即可完成装配；针对常规规格M3x30螺丝长度超出安装厚度的问题，设计时特意预留了间隔衬套的安装位，用户仅需从臂的侧面卸下对应位置的10颗螺丝，扣上支架后用更长的适配螺丝完成紧固即可完成全部安装流程，整个改装过程无需专业工具，普通用户即可独立操作。从安装边界来看，支架完全贴合原机臂的外侧轮廓，不会侵入Z轴的运动行程范围，也不会和X轴的喷头运动组件产生运动干涉，不会压缩设备原有的最大打印成型空间，安装后平台的平面度公差可控制在0.1mm以内，能够有效降低长时间打印过程中平台的形变幅度，减少振动带来的层纹不均问题，尤其适合大尺寸、长周期的打印作业场景，能够显著降低因平台稳定性问题导致的打印失败率，延长原机塑料结构件的使用寿命。
