高精度MK7驱动齿轮传动组件设计

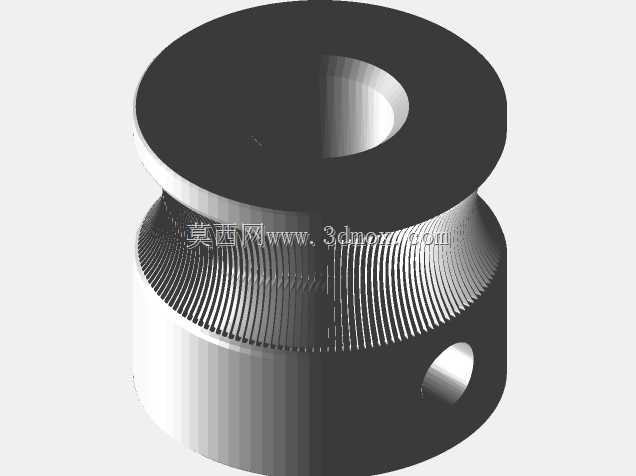

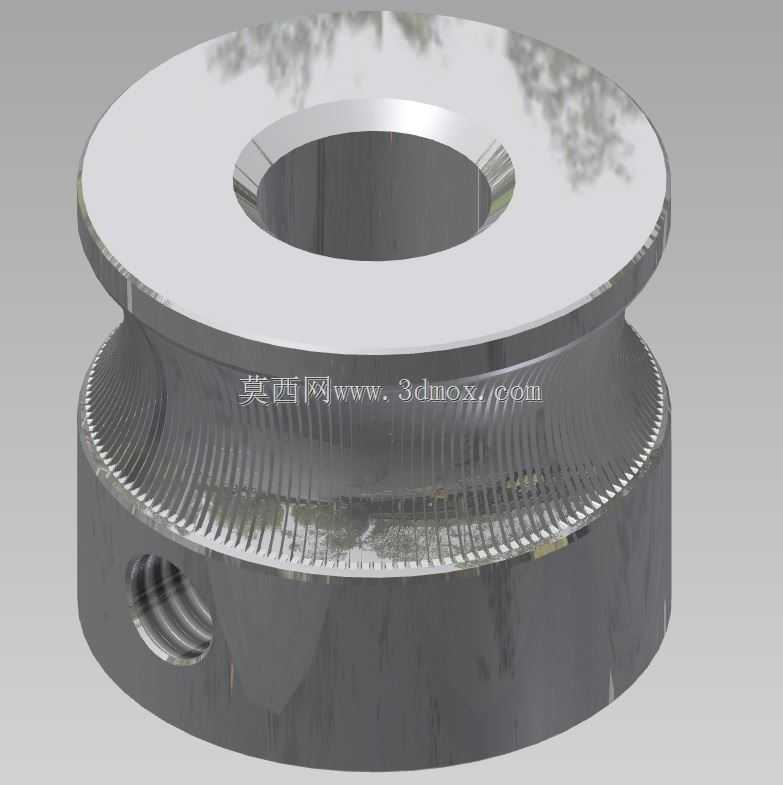

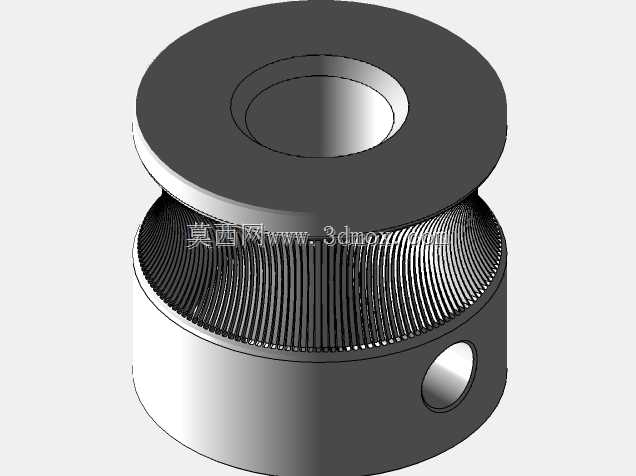

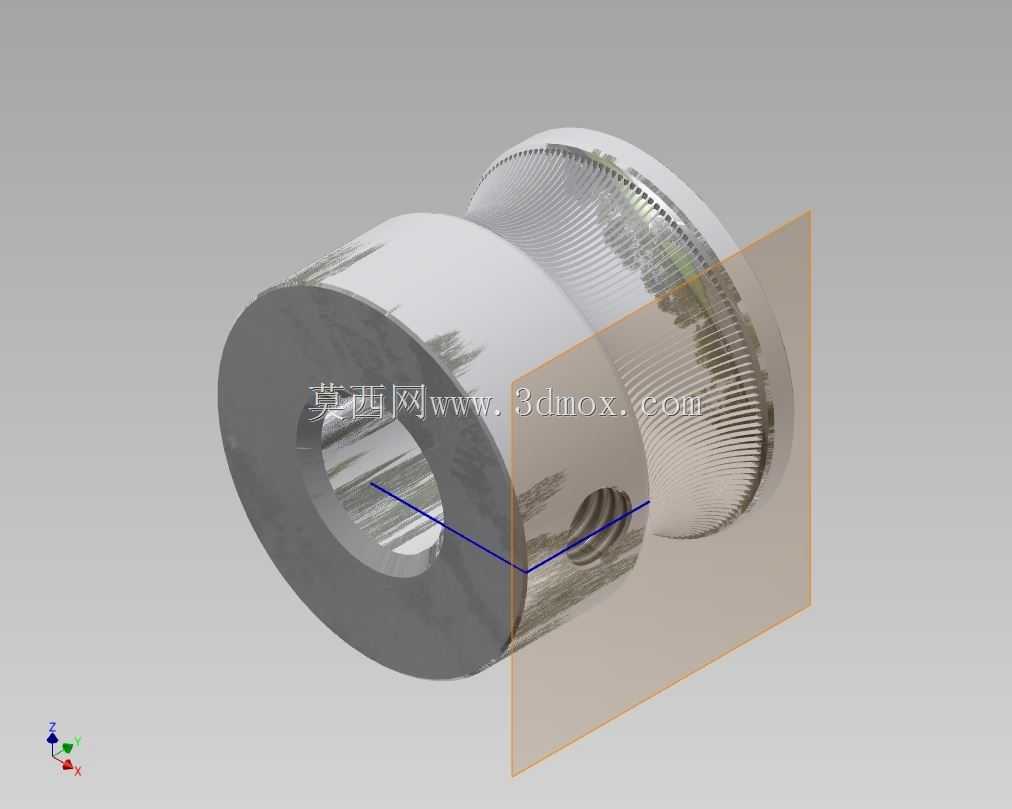

该驱动齿轮是面向MK7系列装备传动系统开发的核心传动部件，主要应用于需要精准动力传递、低回程间隙的中小型机械传动场景，常见于桌面级精密输送机构、小型自动化进给单元、专用设备的动力输出端等工况，承担着将驱动端的旋转动力平稳传递至执行端的核心作用，能够在持续运转工况下保持稳定的传动比，避免传动过程中出现打滑、传动比偏移等问题，保障整套设备的运行精度与动作一致性。从功能特性来看，该齿轮采用带轮与齿圈一体化的结构设计，上部的环形凹槽可适配对应规格的同步传动带，实现带传动的平稳低噪动力输出，下部的细密齿圈可与配对齿轮啮合，实现高精度的定比传动，侧面开设的径向螺纹孔用于安装紧定螺钉，能够在装配时将齿轮与穿过中心通孔的传动轴牢牢锁止，避免运转过程中齿轮与轴之间出现相对周向转动或轴向窜动，保障动力传递的可靠性。在设计思路上，该零件优先兼顾了传动精度与装配便捷性，中心通孔采用基准孔公差设计，能够与标准直径的传动轴实现间隙适配，既保证装配时可以顺利套入轴端，又能控制配合间隙在合理范围内，减少传动过程中的偏心晃动；齿形部分经过参数化优化，齿向与齿形公差控制在精密传动所需的精度区间，啮合过程中齿面接触均匀，能够有效降低局部应力集中，延长零件的使用寿命；上部带轮槽的槽型角度与深度经过匹配计算，与对应同步带的接触面积充足，带传动过程中不会出现跳齿、掉带的问题，同时槽面的粗糙度经过合理控制，既可以减少传动带的磨损，又能保证足够的摩擦力传递扭矩。从外形尺寸与安装边界来看，该齿轮整体为同轴回转体结构，最大外径为下部齿圈的外圆直径，上部带轮部分的外径略小于齿圈外径，整体轴向高度紧凑，不会占用过多的安装空间，适配安装空间局促的小型设备内部布局；中心通孔的直径匹配常用的标准传动轴尺寸，侧面螺纹孔的位置距离下端面预留了足够的扳手操作空间，装配时无需特殊工装即可完成紧定螺钉的锁紧操作；齿轮的下端面为安装定位基准面，装配时与轴肩或定位套筒端面贴合即可完成轴向定位，不需要额外设计复杂的定位结构，能够有效降低整套传动机构的装配复杂度与加工成本。在实际应用中，该齿轮可以根据工况需求搭配不同的传动形式，既可以单独作为同步带轮使用，实现远距离的低噪动力传递，也可以通过下部齿圈与相邻齿轮啮合，实现近距离的大扭矩动力传递，一体化的结构减少了装配环节的零件数量，降低了装配累积误差，提升了整套传动机构的运行稳定性，适合在对传动精度、安装空间、装配效率都有较高要求的机械结构中使用。
