精密蜗轮蜗杆啮合传动组件结构设计

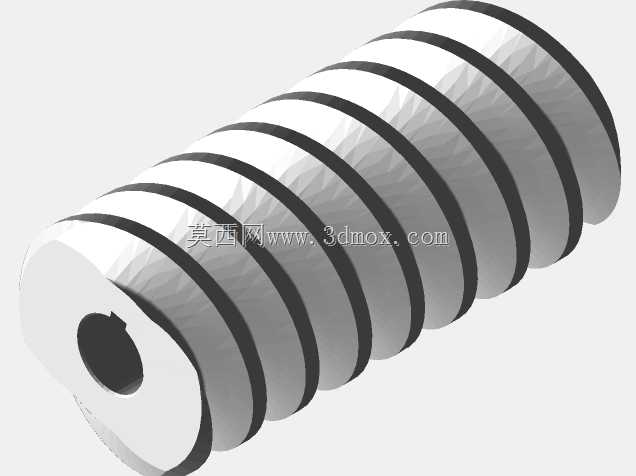

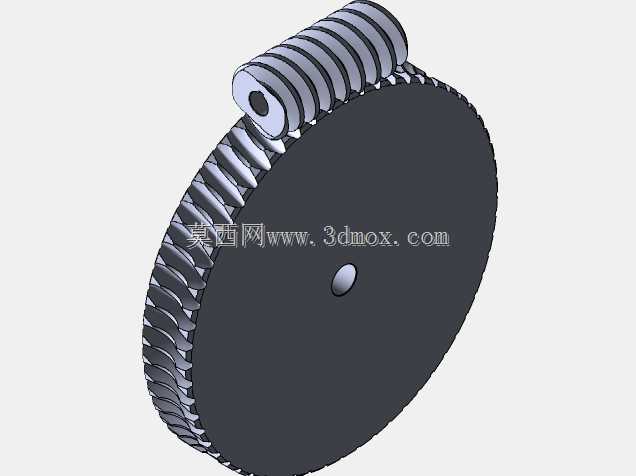

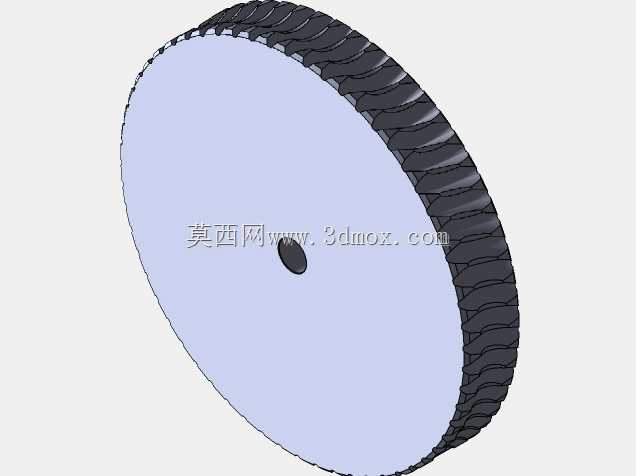

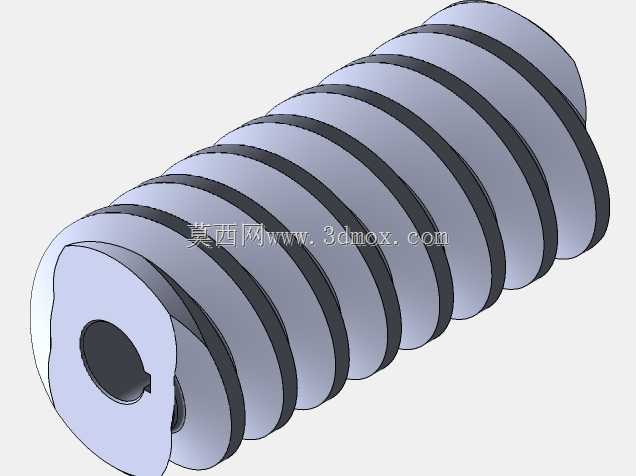

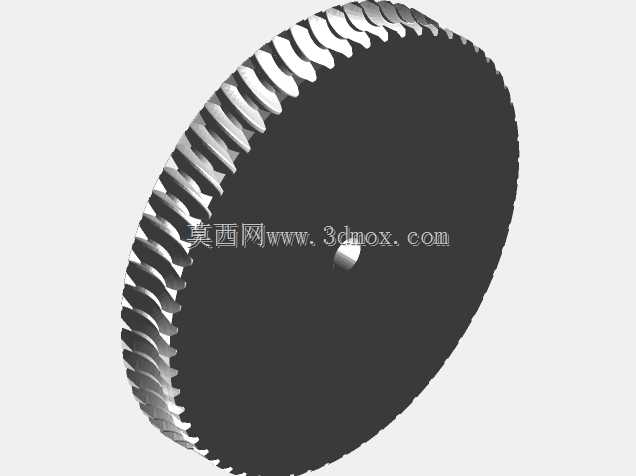

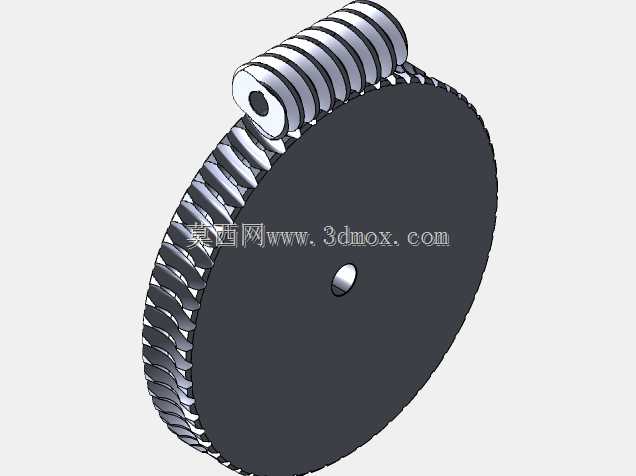

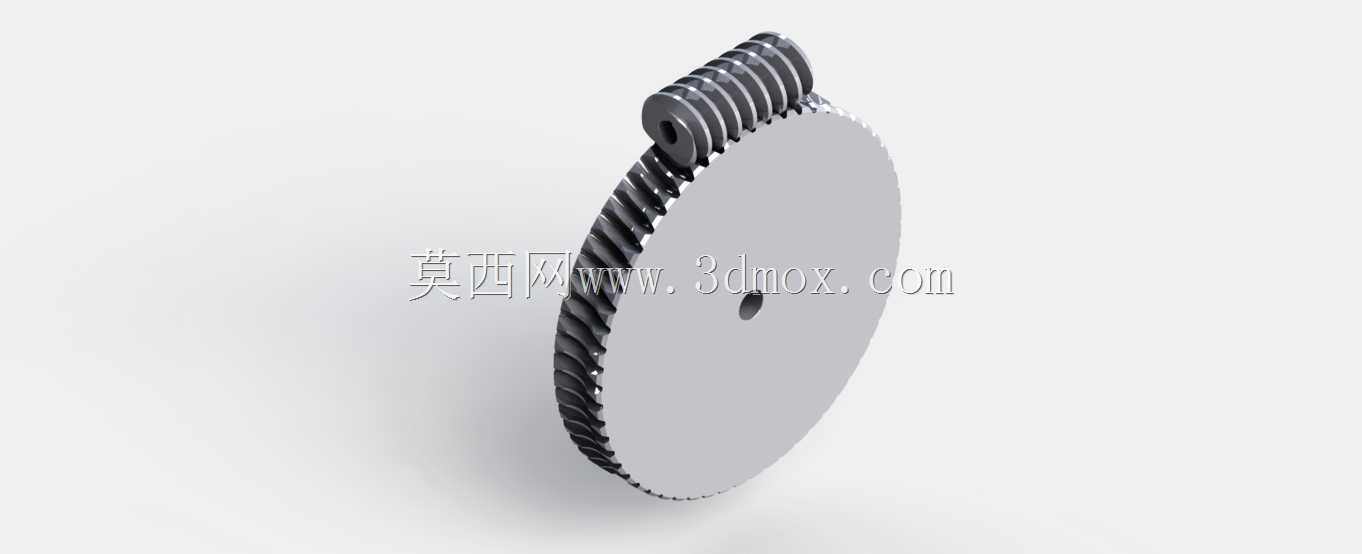

这套蜗轮蜗杆传动组件，是交错轴传动场景下的核心执行部件，主要应用于需要大传动比、低运行噪音、反向自锁需求的机械传动链路中，常见于轻工输送设备、小型自动化进给机构、舞台升降装置、食品包装机械的动力传输环节，能够在空间交错的两轴之间完成旋转动力的传递，适配输入轴与输出轴空间垂直交错的安装布局，相比平行轴齿轮传动，能在更小的安装空间内实现更高的单级传动比，有效缩减整套传动系统的体积与重量。从功能特性来看，该组件运行时啮合齿面为线接触，承载能力远高于交错轴斜齿轮机构，传动过程平稳无明显冲击，噪音控制表现优异，同时具备反向自锁特性——即只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，可在升降类设备中起到天然的防坠保护作用，无需额外加装制动结构就能避免负载下坠的安全风险。设计过程中，首先围绕目标传动比完成了蜗轮齿圈的齿数匹配与蜗杆头数选型，针对啮合齿面的接触应力做了齿形修形处理，避免齿面边缘出现应力集中导致的早期磨损，同时优化了齿侧间隙参数，既保证传动过程无卡滞，又将回程误差控制在精密传动允许的范围内，适配需要精准定位的进给传动场景。外形与安装边界层面，蜗轮采用辐板式结构，中心预留标准轴孔与键槽安装位，可直接与输出轴通过平键完成周向固定，端面预留的螺纹孔可用于安装端盖实现轴向定位；蜗杆轴两端预留轴承安装轴颈，可直接适配标准深沟球轴承完成支撑固定，整套组件的安装中心距经过严格校核，能保证啮合时齿面接触面积达到设计要求，安装时无需额外调整齿面啮合位置，可直接装入预设的传动腔体内，适配常规减速箱体的安装尺寸规范，不需要对配套安装结构做额外改造就能完成装配。齿部参数经过优化，在保证传动强度的前提下尽可能降低了滑动摩擦损耗，能有效提升长期运行的耐磨性能，延长组件的维护周期，适配长时间连续运行的工业工况需求。
