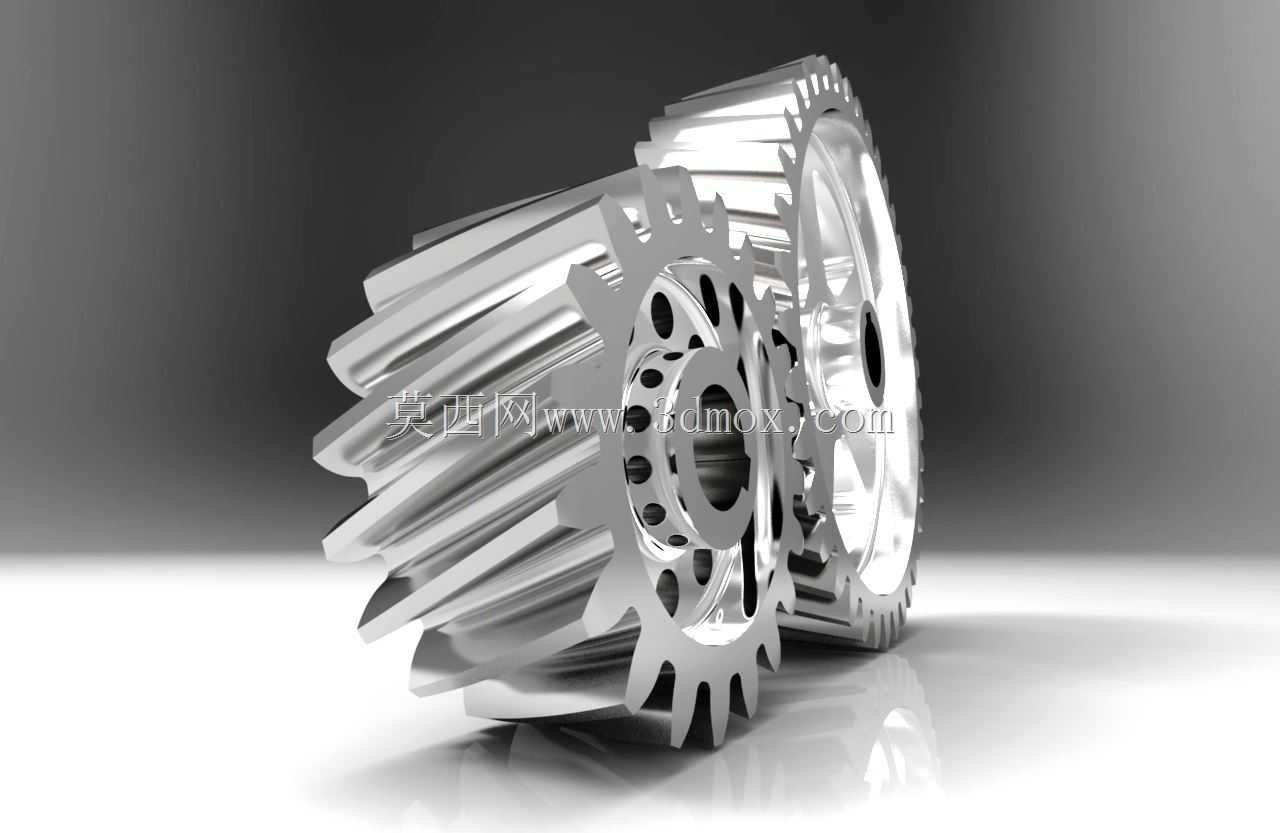

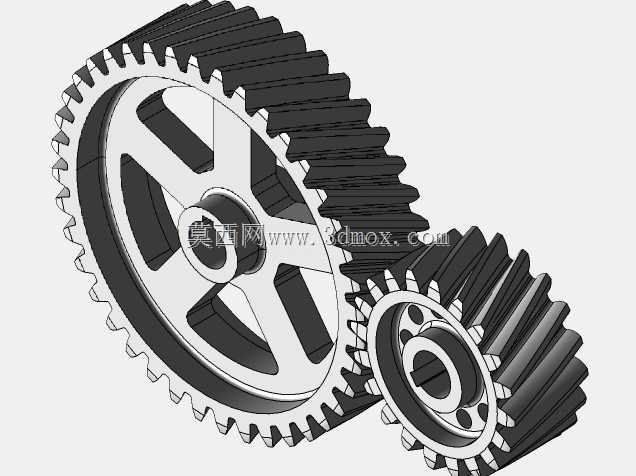

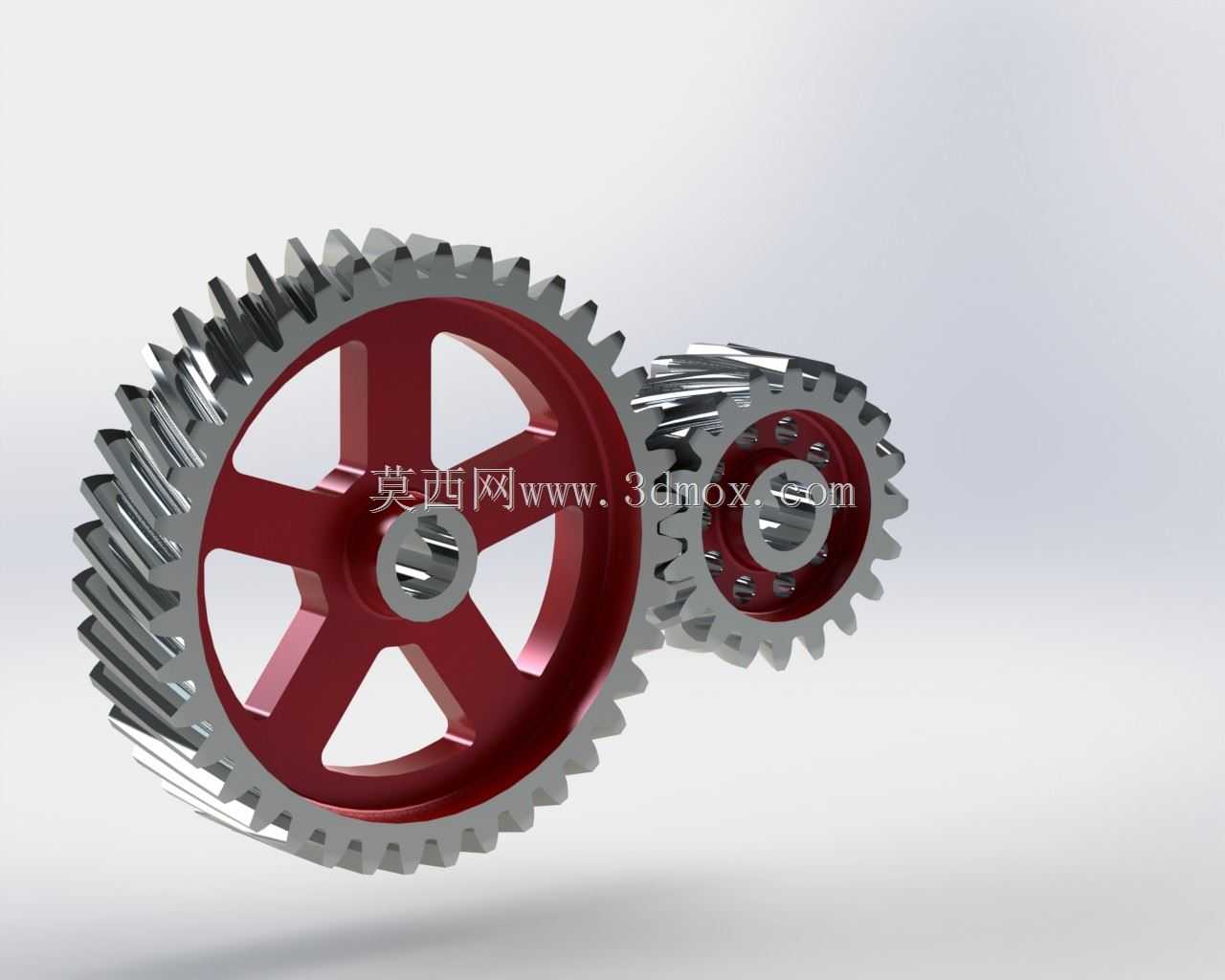

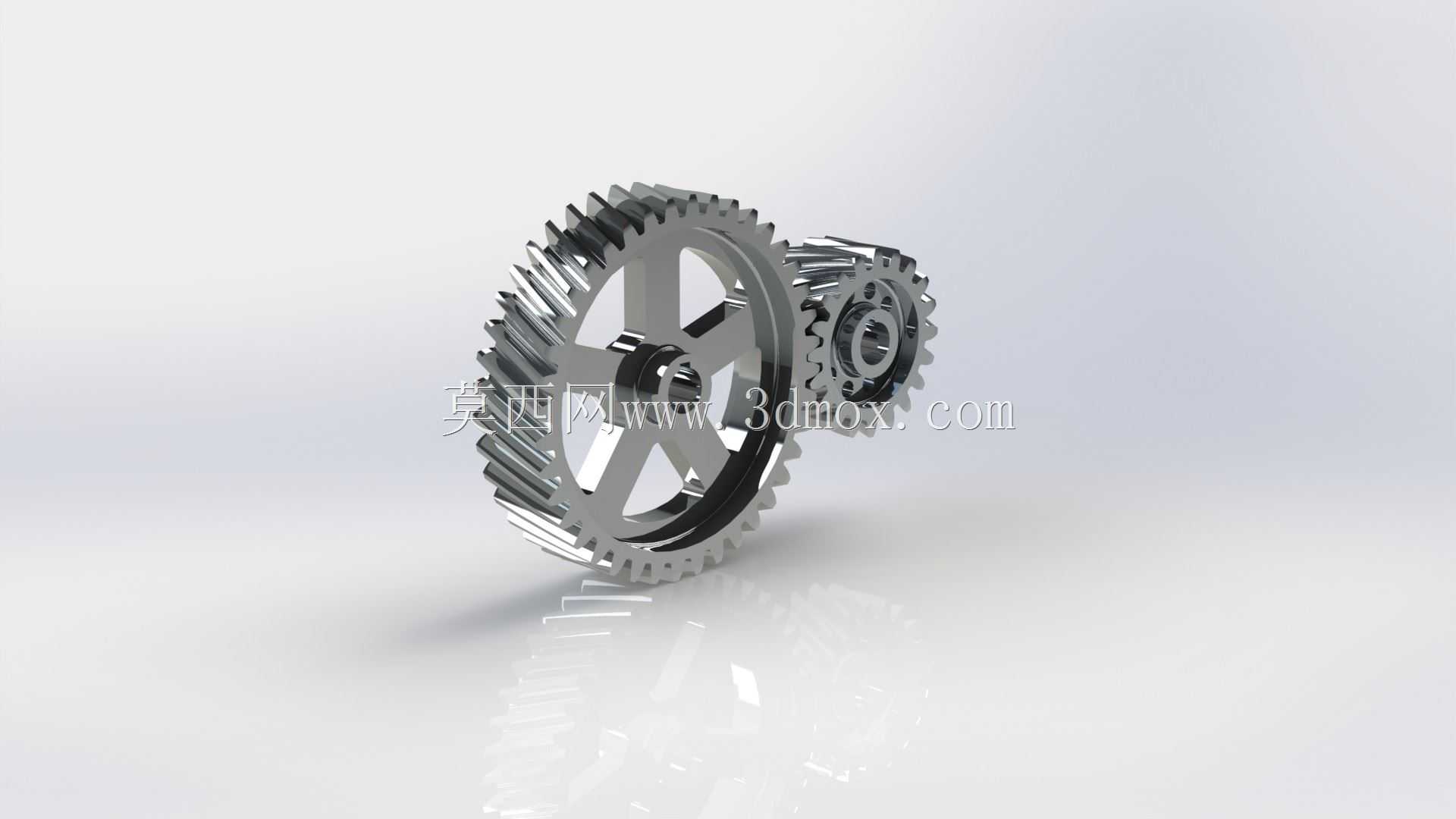

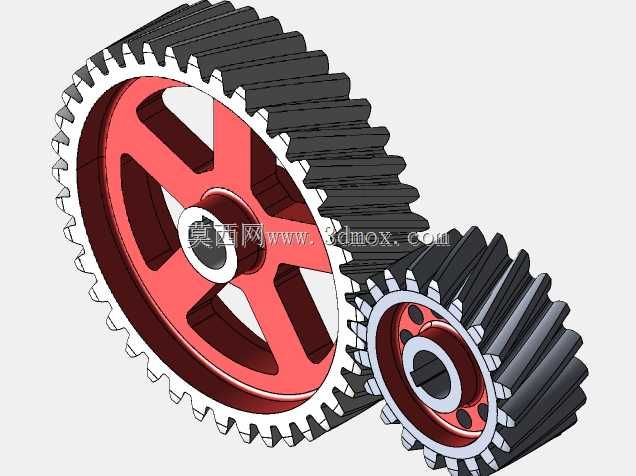

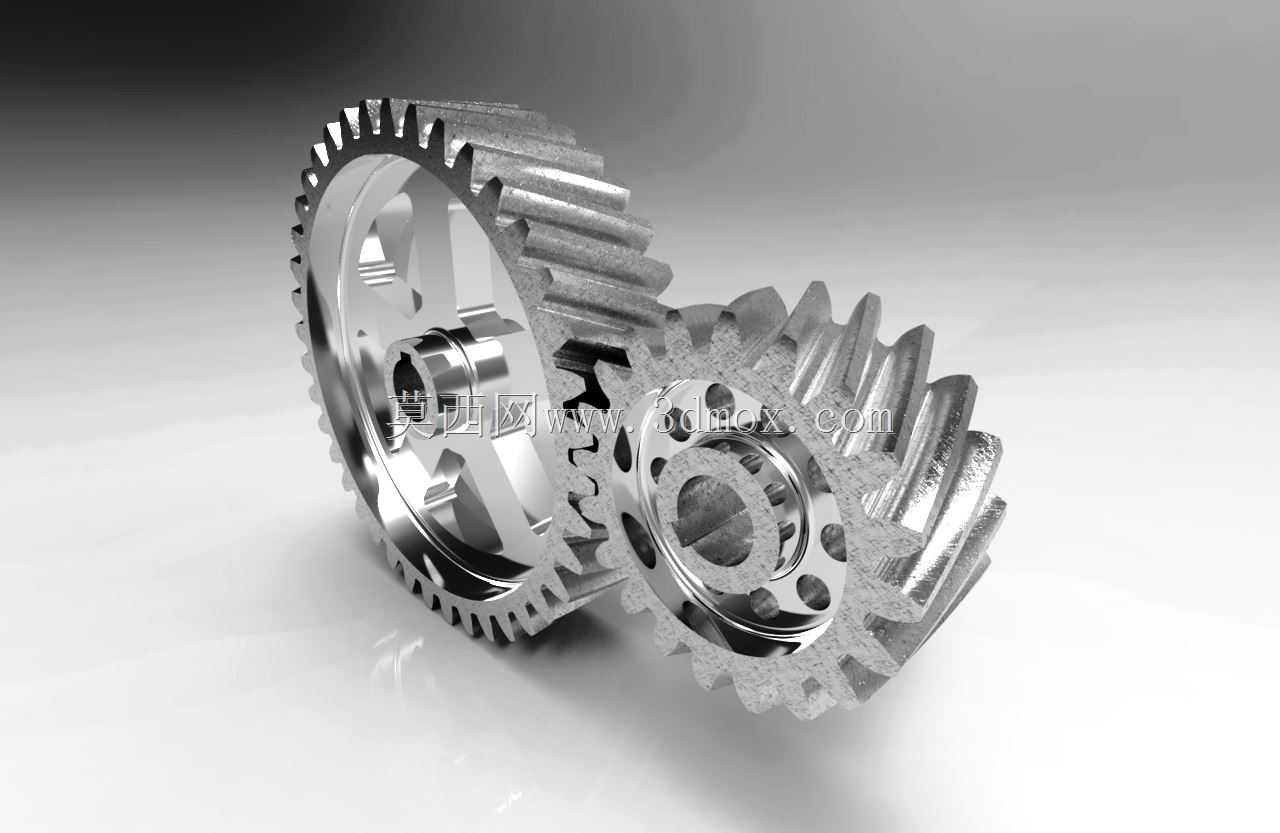

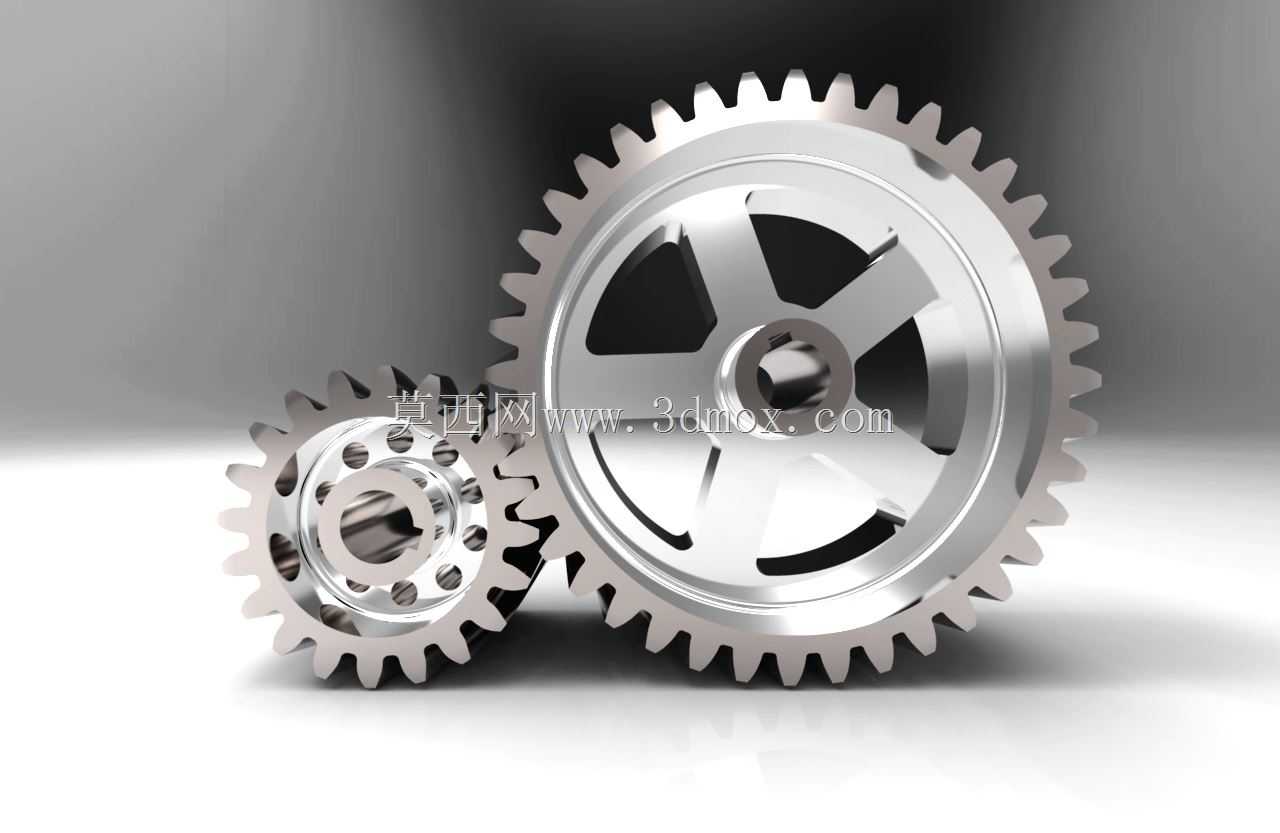

渐开线啮合斜齿轮传动副结构

这套斜齿轮传动副是机械传动系统中应用极为广泛的动力传递构件，常见于各类需要平稳传动、低噪音运行的工业设备场景中，比如轻工生产流水线的减速单元、中小型输送设备的动力接驳段、精密机床的进给传动模组、农用机械的动力分配机构，以及部分对传动平稳性有要求的民用机电设备内部，承担着改变转速、传递扭矩、调整传动方向的核心作用，相比直齿轮传动结构，斜齿轮副在运行过程中轮齿是逐步进入啮合、逐步退出啮合的，不会出现直齿轮传动时的整齿冲击问题，能大幅降低传动过程中的振动与噪音，同时提升轮齿的承载能力，适合中高速、中等负载的连续传动工况。从设计思路来看，这套齿轮副采用标准渐开线齿形设计，两个配对齿轮的螺旋角大小一致、旋向相反，保证啮合时轮齿能够实现线接触而非点接触，大幅提升接触强度，降低齿面磨损速率；大齿轮采用辐板式结构设计，在轮毂与轮缘之间设置多道辐板并开出减重孔，在保证轮体结构强度、满足扭矩传递刚度要求的前提下，尽可能降低齿轮自身的转动惯量，减少设备启动、变速过程中的惯性冲击，同时降低整体结构重量，小齿轮采用实心辐板搭配内嵌轴承位的结构设计，适配高速轴的安装需求，小齿轮齿宽略大于大齿轮齿宽，避免安装时的轴向错位导致啮合接触面积不足，保障传动效率。从安装边界与尺寸适配来看，这套齿轮副的中心距严格按照配对齿轮的模数、齿数、螺旋角参数计算确定，安装时需要保证两轴的平行度公差控制在合理范围内，避免出现轮齿偏载导致的局部磨损加剧，大齿轮的轮毂内孔设置有标准键槽结构，可通过平键与传动轴实现周向固定，端面可搭配轴端挡圈实现轴向定位，小齿轮的内孔同样适配标准传动轴的安装尺寸，可根据实际使用需求选择过盈配合或者键连接的固定方式；轮齿部分经过齿形修缘优化，能够补偿安装误差、加工误差带来的啮合干涉，进一步提升传动的平稳性，齿面的接触精度满足通用工业传动的使用要求，可在有润滑的闭式传动箱体内长期稳定运行，也可根据实际工况需求调整齿面硬度，适配不同负载等级的传动需求。
