模块化金属框架式数控加工承载机架

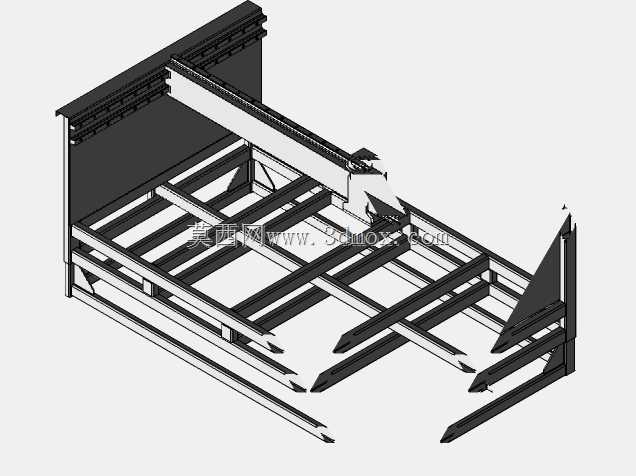

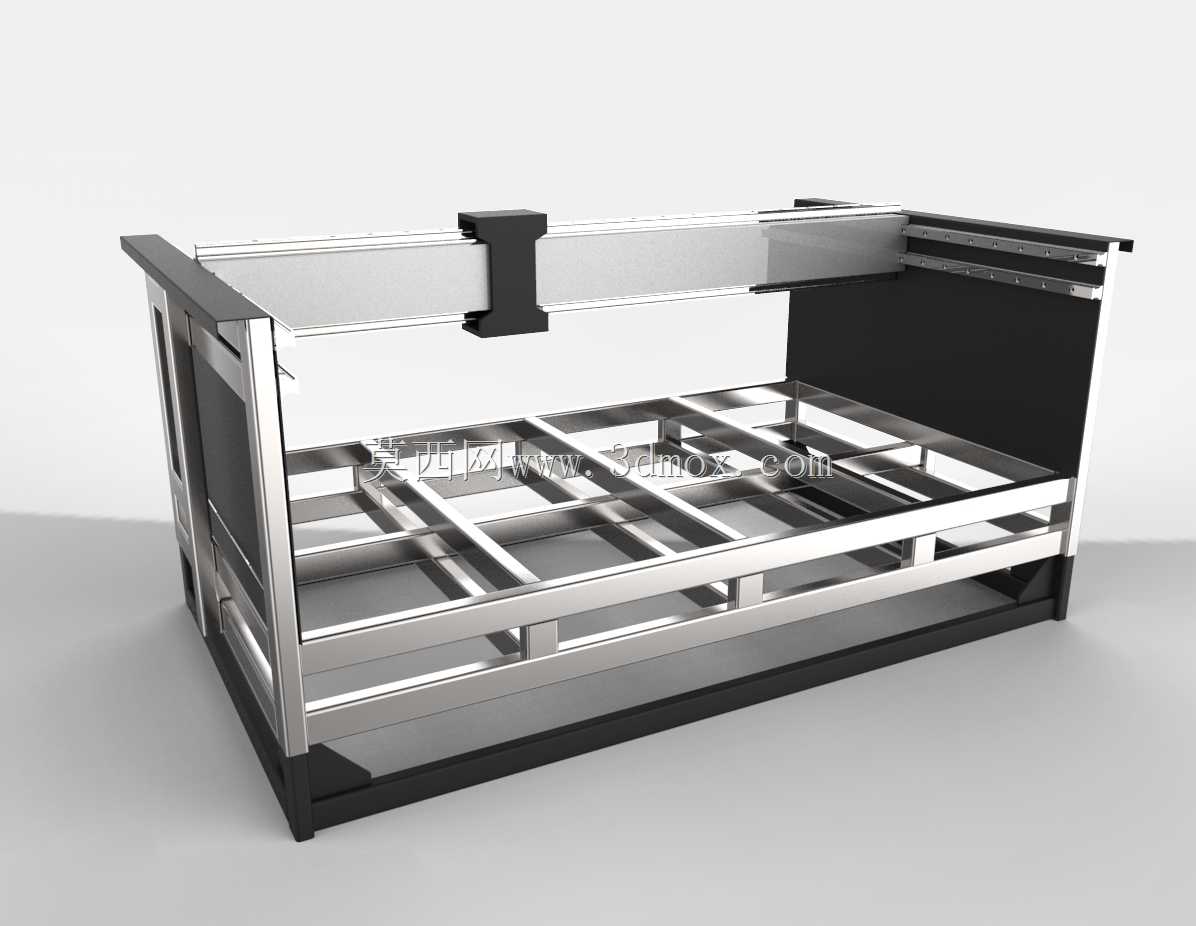

该数控平台机架是面向中小型数控加工场景设计的核心承载基体，主要适配桌面级及小型落地式数控铣削、雕刻、轻量切削加工需求，可广泛应用于个体加工工坊、职业院校实训车间、小型五金零件加工门店、非标定制打样工作室等场景，作为各类数控加工运动系统的安装承载基础，为整机加工精度提供稳定的结构支撑。从实际用途来看，该机架承担了整机所有功能部件的安装定位与载荷承载作用，上方横梁区域用于安装X轴运动导轨、传动组件与加工主轴滑座，底部框架区域用于固定Y轴运动平台、工件装夹工装，后侧立板可用于集成电气控制元件、走线槽与防护挡板，能够承载最大50kg以内的工件加工载荷，适配铝件、塑料、软金属、木材等多种材质的轻负荷切削加工作业。在功能特性上，该机架采用方管型材焊接拼接的框架式结构，整体通过矩形钢管纵横排布形成网格化承重结构，相比整块钢板焊接的床身，在保证结构刚性的前提下有效降低了整体自重，同时框架内部预留了充足的走线、排屑与附件安装空间；横梁采用加厚铝型材搭配黑色滑块安装座的设计，既保证了X轴运动的直线度基础，也为后续导轨、丝杠的安装预留了标准的安装孔位；底部框架四周设置了可调式支撑脚安装位，可通过调节支撑脚高度完成机架水平校准，抵消地面不平整带来的安装误差，避免长期使用过程中因机架形变影响加工精度。从设计思路来看，该机架采用模块化拆分的设计逻辑，将整体结构拆分为底部承载框架、后侧支撑立板、顶部横向运动梁三个独立模块，各模块之间通过螺栓连接配合定位销完成装配，既降低了单件加工的难度，也方便后续根据加工需求拓展横梁高度、更换不同行程的运动组件；结构设计阶段充分考虑了受力分布特点，底部承重框架的横梁排布密度根据工件承载区域的受力特点做了差异化设计，主轴作业对应的核心加工区域型材排布更密，非核心区域适当降低型材密度以控制整体重量，同时所有焊接位置都预留了焊后加工余量，可在焊接完成后通过二次铣削保证各安装面的平面度与平行度公差。在外形尺寸与安装边界上，该机架整体宽度适配1200mm行程的Y轴运动平台，整体长度适配800mm行程的X轴运动组件，横梁安装高度预留了200mm的Z轴运动空间，可满足常规小型零件的加工高度需求；机架整体底部占地面积约1.5平方米，安装时需要在周边预留不小于300mm的操作与维护空间，后侧需要预留100mm的电气元件安装与走线空间，整体高度控制在800mm以内，可适配常规车间的操作高度，无需额外搭建加高基座即可直接安装使用。
