乡村移动式水过滤运载拖车结构设计

　　这款拖挂式过滤运载装置的设计初衷，是解决分散式乡村区域无固定供水处理设施的痛点，适配非硬化铺装路面的通行需求，可由小型农用机车、普通家用越野车牵引转场，覆盖散户聚居点、临时野外作业点、应急救灾点位的供水净化需求，无需固定基建投入，转场后仅需对接水源与取水端即可快速投入使用。

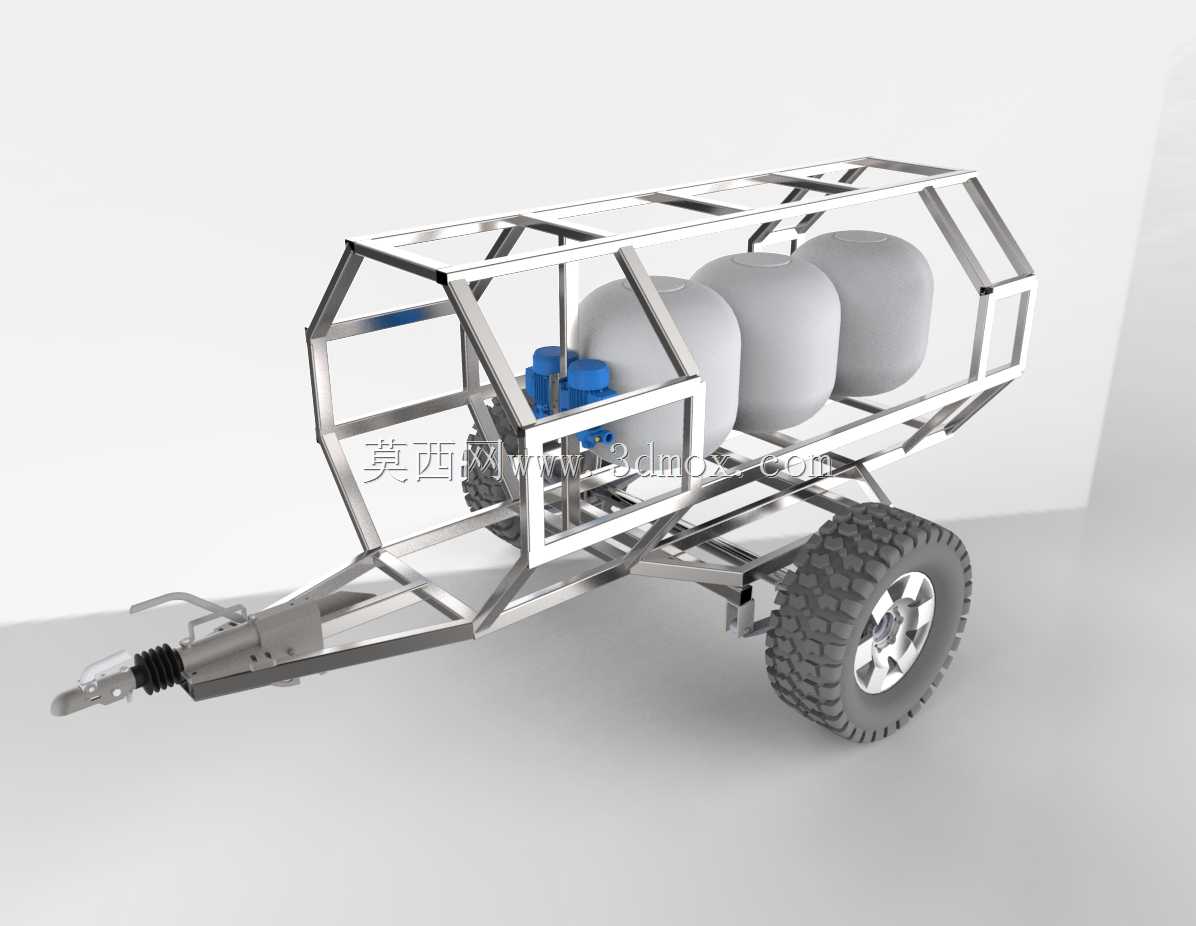

　　从结构布局来看，整体采用框架式承载骨架，没有设计封闭外蒙皮，一方面是为了降低整备质量，减少牵引负载，另一方面也便于日常运维时快速观察内部罐体、泵组的运行状态，出现管路渗漏、部件松动时可直接伸手操作，无需拆卸大面积护板。骨架采用异型矩形钢管拼焊成型，主纵梁沿牵引方向贯通布置，从牵引连接座一直延伸至后悬架安装位，横梁根据内部部件的安装点位分段设置，既避开了罐体、泵组的安装空间，也能在承载时将载荷均匀分散到整个车架上，避免局部应力集中导致的焊缝开裂。

　　牵引端采用标准的球形拖挂连接结构，搭配缓冲阻尼装置，在非铺装路面行驶时可以过滤路面颠簸带来的纵向冲击，避免冲击力直接传递到牵引车辆与车架连接处，提升行驶安全性。行走系统采用单轴双轮布局，选用大花纹越野轮胎，搭配钢制轮毂，轮胎接地比压小，在泥泞、砂石路面都有足够的抓地力，不会轻易陷车；悬架采用钢板弹簧结构，结构简单可靠，承载能力强，在乡村缺乏专业维修点位的场景下，即便出现部件损坏也能快速找到替换件，维修门槛极低。

　　内部功能部件的排布经过多轮调整，泵组布置在靠近牵引端的位置，一方面可以平衡轴荷，让车轴前后的重量分布更合理，避免牵引端下压力过大或过小导致的行驶不稳定，另一方面泵组靠近牵引端也便于对接外部动力源，不管是采用牵引车辆的动力输出，还是外接独立动力单元，管路走线长度都能控制在最短范围，减少沿程压力损失。三个过滤罐体沿车架纵向依次排布在车轴上方的核心承载区，罐体采用卧式安装，重心更低，行驶过程中稳定性更好，不会因为路面颠簸出现大幅晃动；罐体之间采用硬管连接，搭配快拆接头，需要更换滤料、检修罐体时可以快速拆开连接，无需动用大型工具。

　　安装边界方面，整体宽度控制在常规乡村道路的通行限宽以内，不会在会车时出现通行障碍；整体高度满足普通乡村限高杆的通行要求，顶部预留了足够的操作空间，站立在地面即可完成顶部阀门的操作、滤料的补充更换。车架底部预留了足够的离地间隙，在坑洼路面行驶时不会出现底盘剐蹭，管路、泵组的最低位置都高于车架纵梁的下平面，行驶过程中飞溅的石块、路面凸起都不会直接磕碰核心功能部件。

　　设计过程中充分考虑了乡村使用场景的维护便利性，所有连接螺栓都采用通用标准规格，不需要特殊定制工具即可完成拆装；电气线路采用防水插接件，露天停放、雨天作业时也不会出现线路短路问题；框架的所有棱角都做了圆弧打磨处理，日常操作时不会划伤操作人员。车架尾部预留了扩展安装位，可以根据实际使用需求加装小型储水罐、消毒装置、取水软管卷盘等附件，不需要对主框架进行切割焊接，仅通过螺栓固定即可完成功能扩展，适配不同区域的水质处理需求。

　　在载荷分配的设计上，通过反复调整罐体、泵组的前后位置，将整车的重心落在车轴中心偏前100mm左右的位置，既保证牵引连接座有足够的下压力，避免高速行驶时出现拖车尾摆的问题，也不会让牵引车辆的后悬架承受过大的附加载荷，适配不同牵引能力的车辆。框架的杆件连接位置都做了三角加强筋设计，在颠簸路面反复受冲击的工况下，焊缝的疲劳寿命能满足长期使用需求，不会出现短时间内骨架开焊变形的问题。
