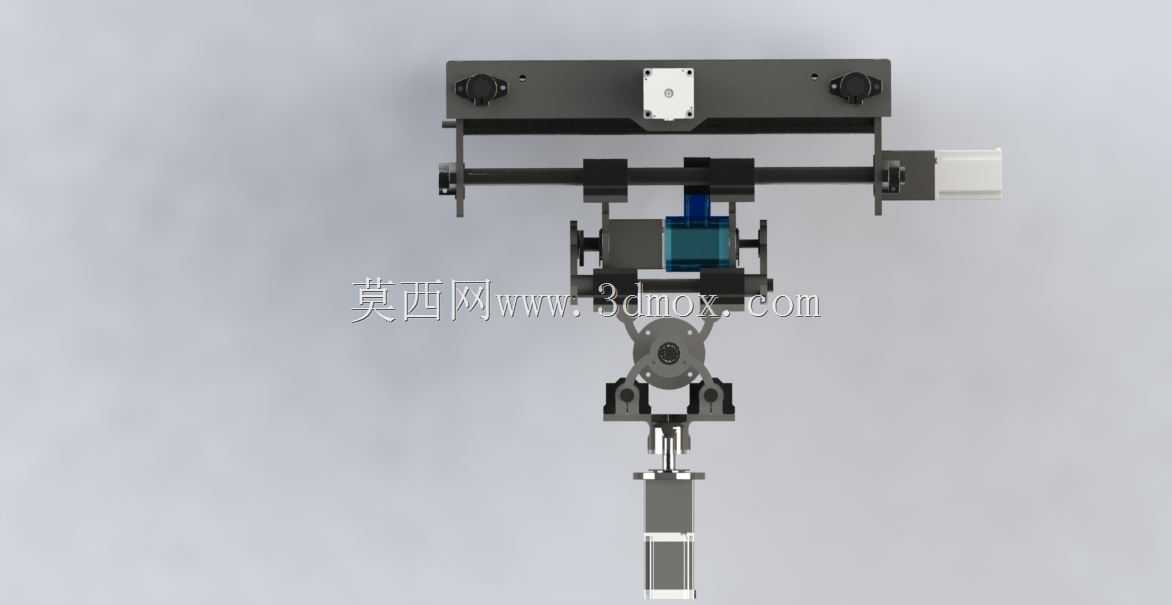

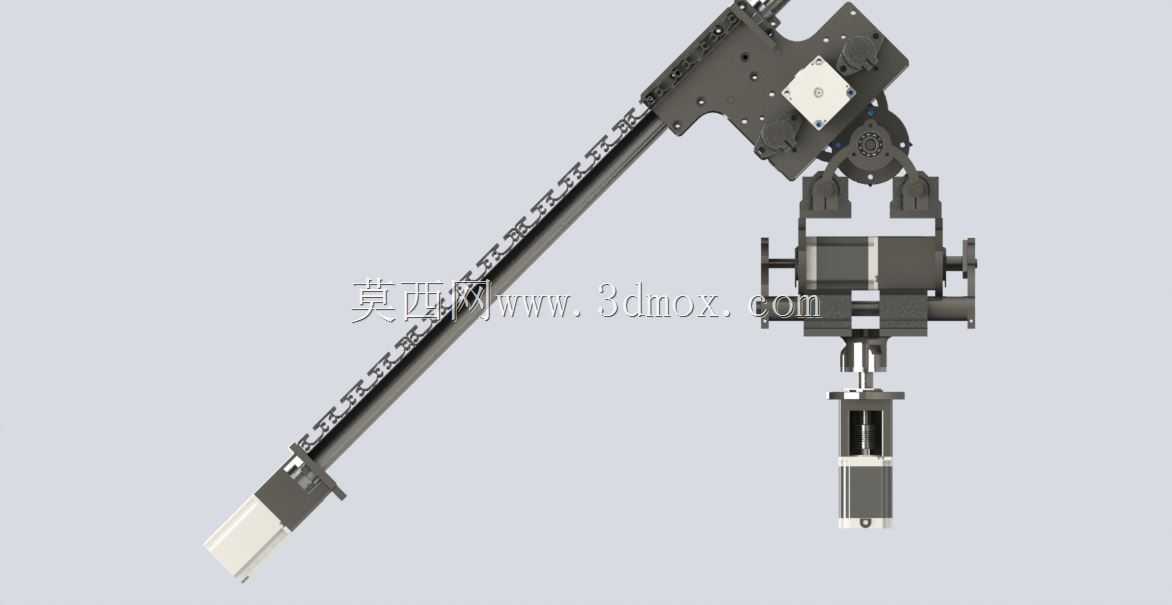

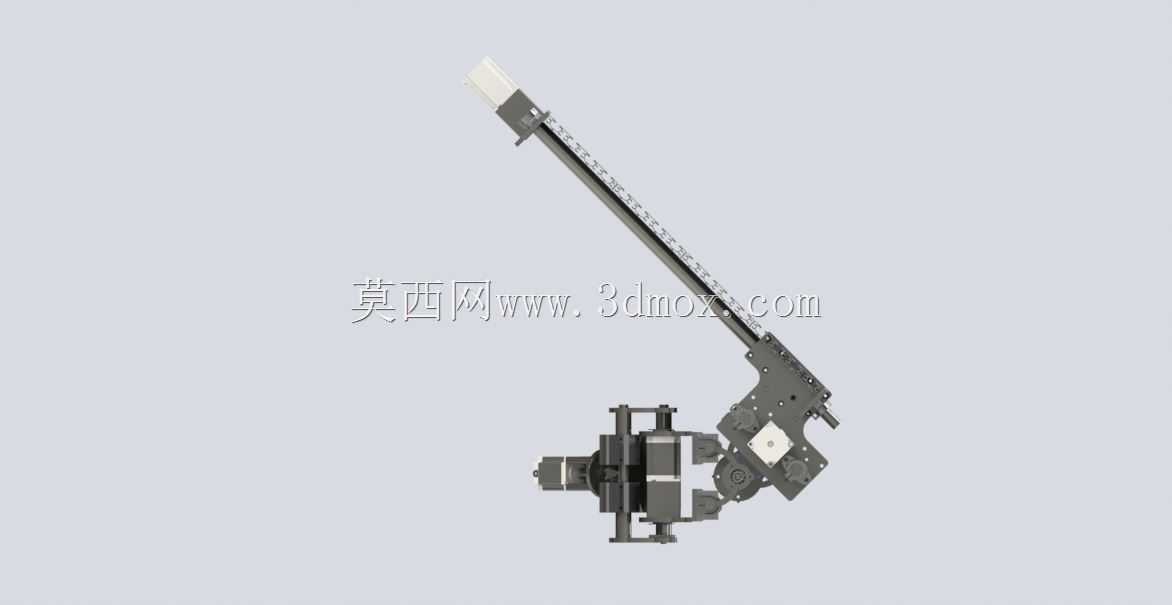

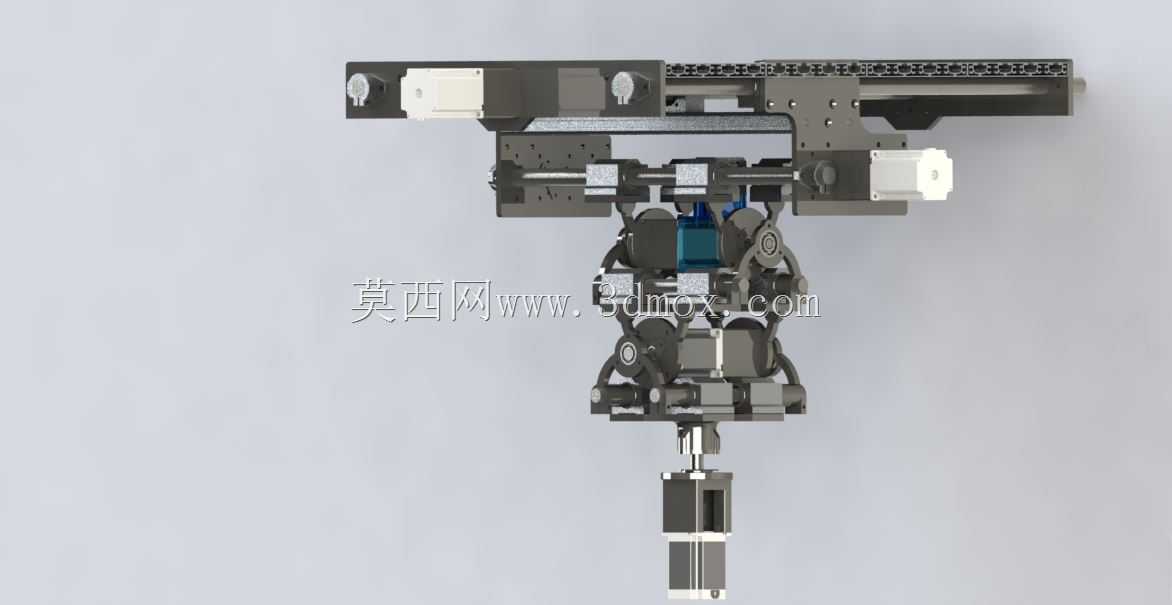

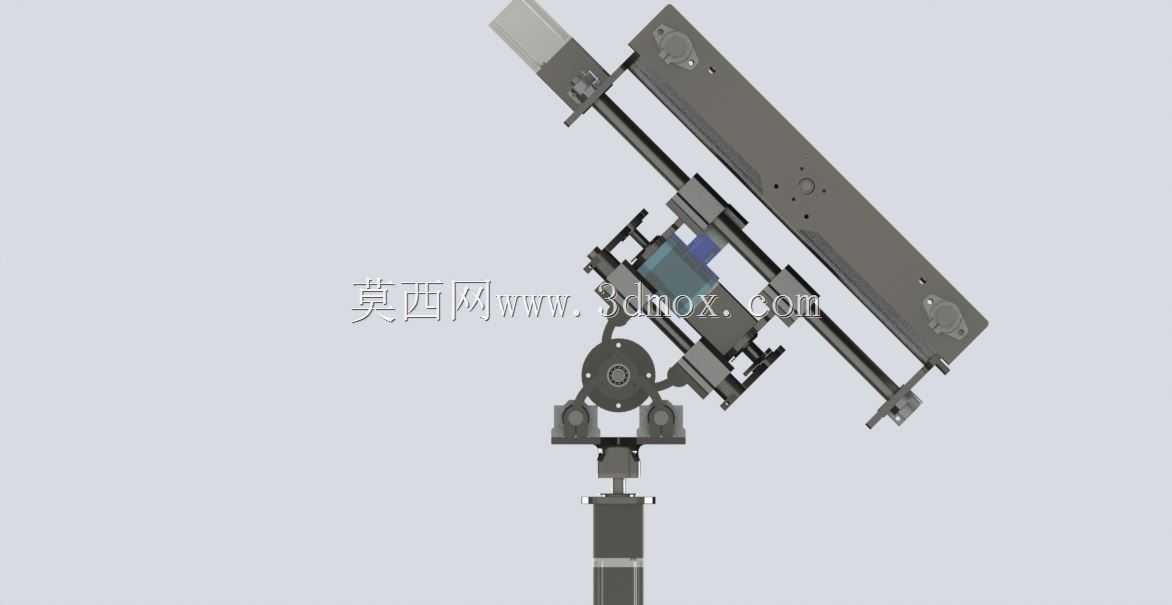

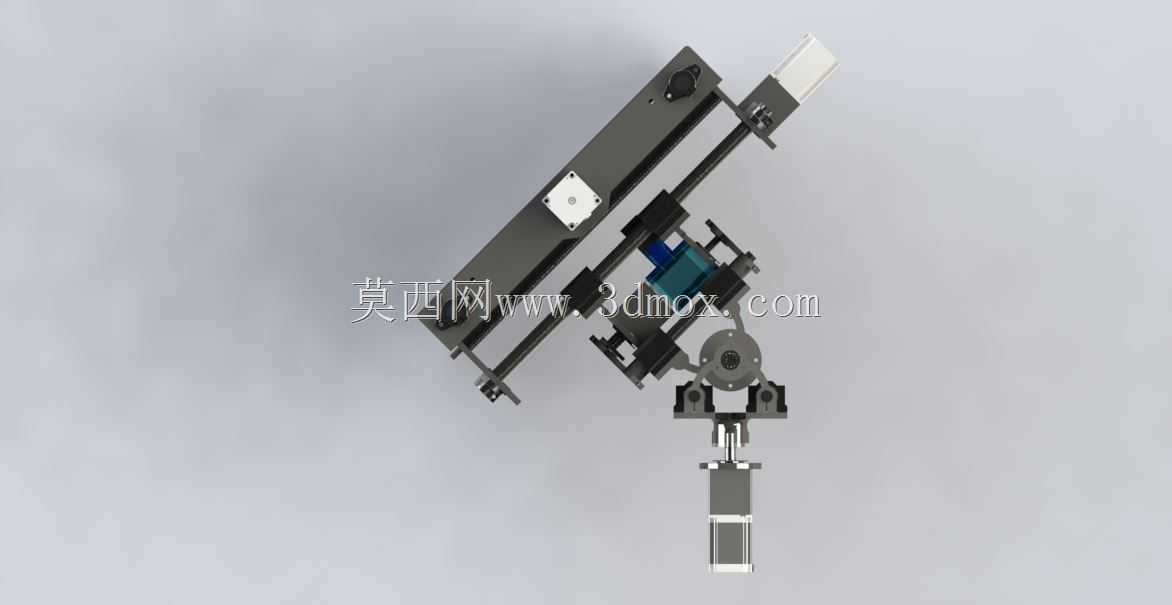

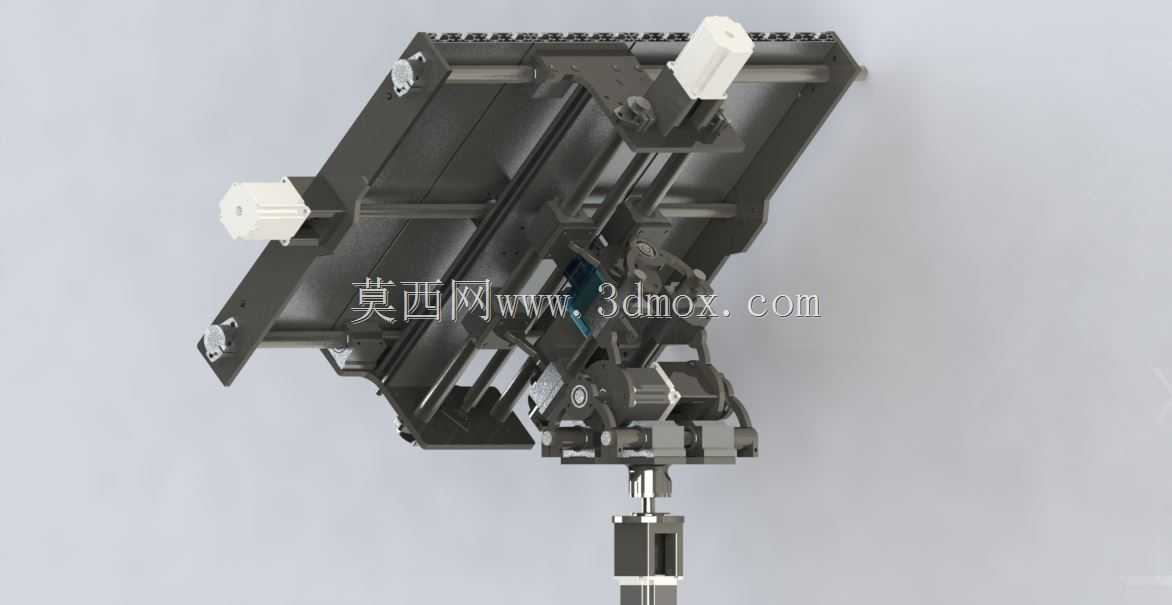

数控机床第五轴回转工作台结构设计

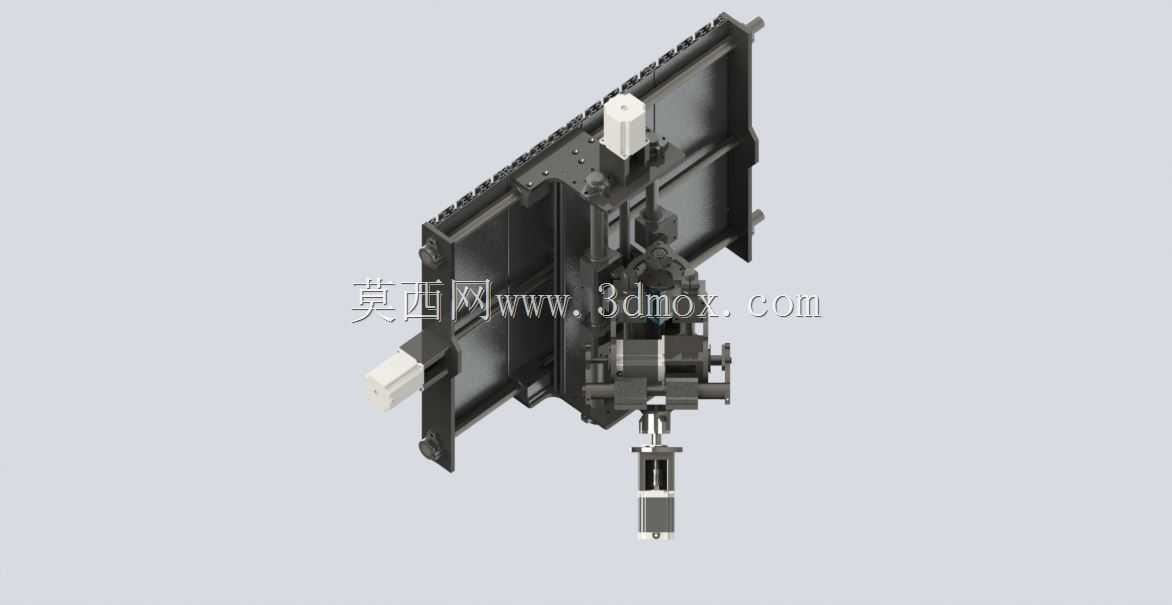

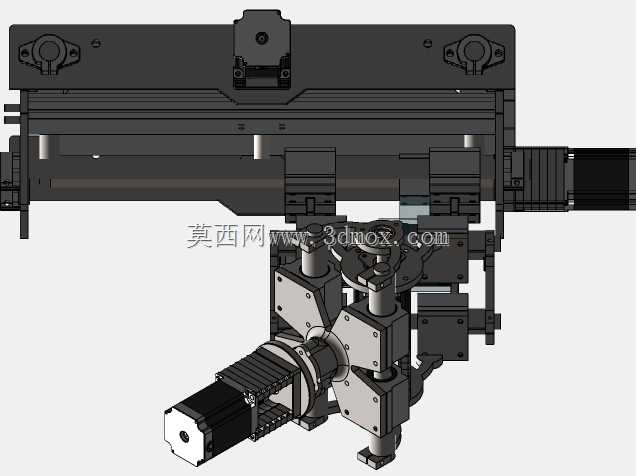

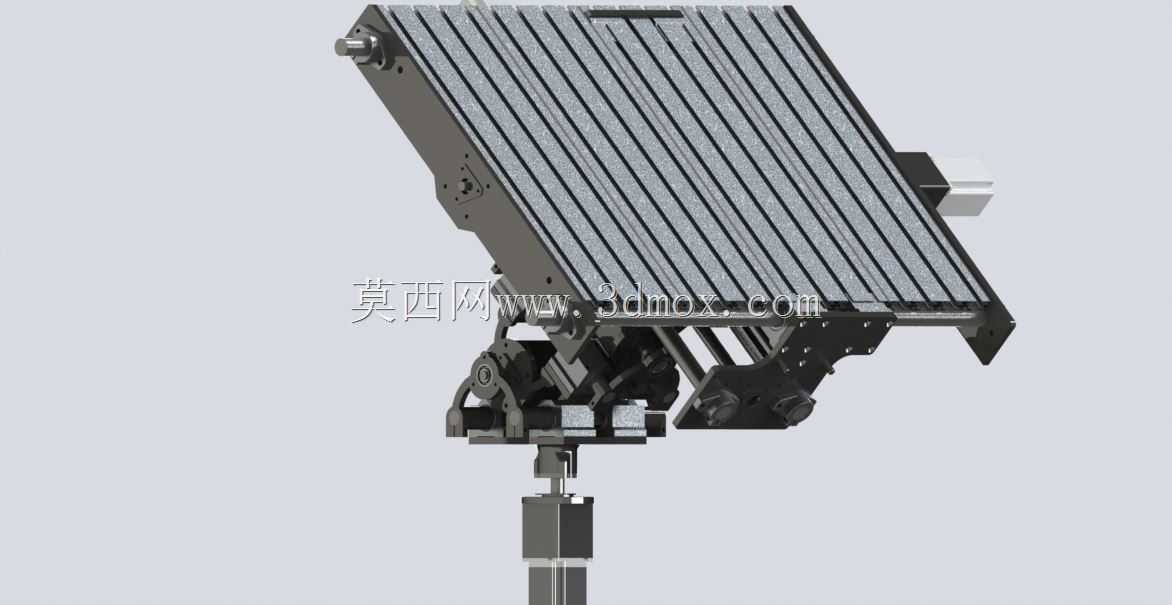

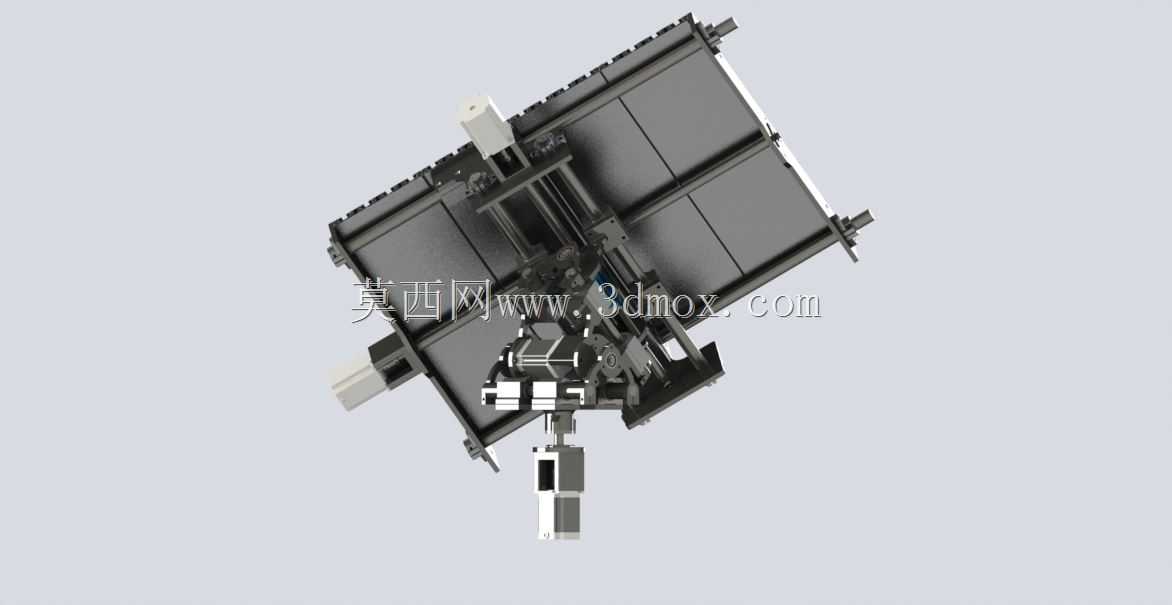

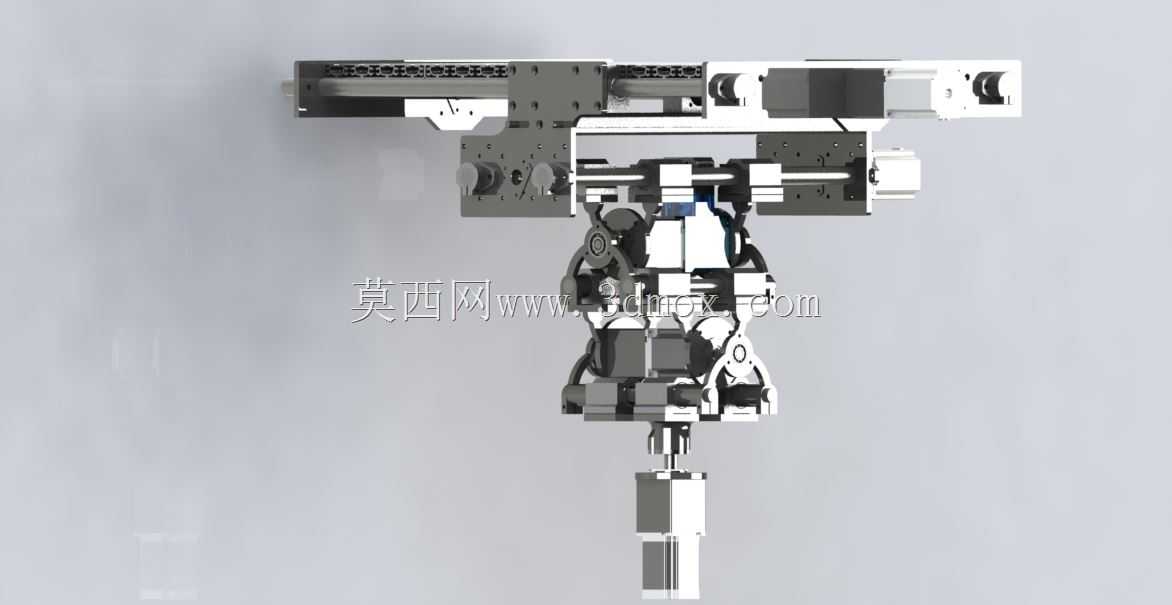

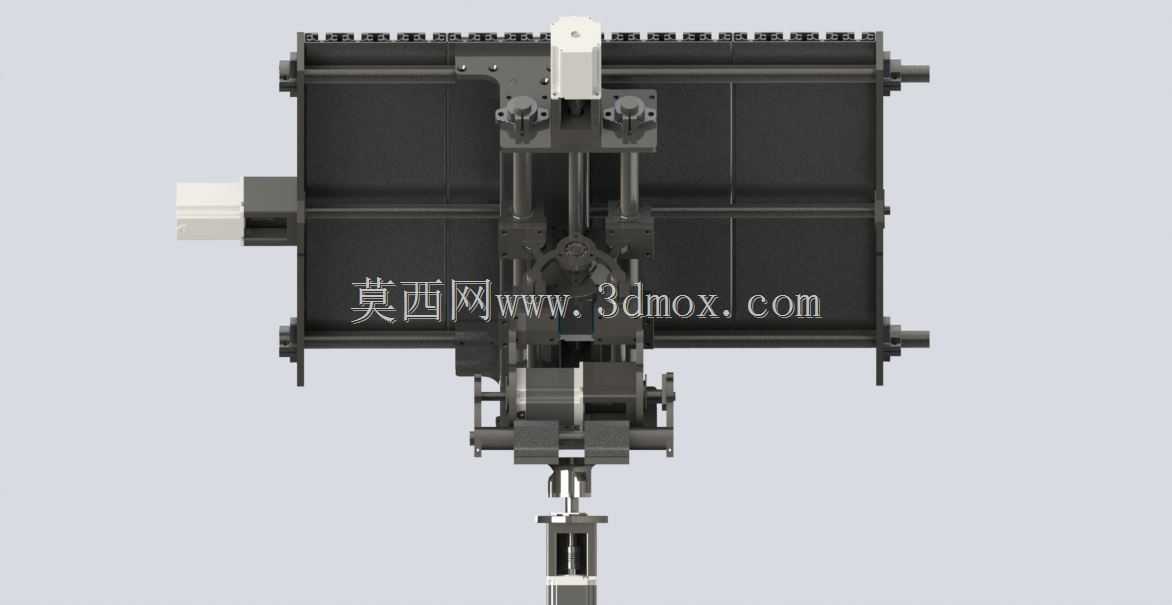

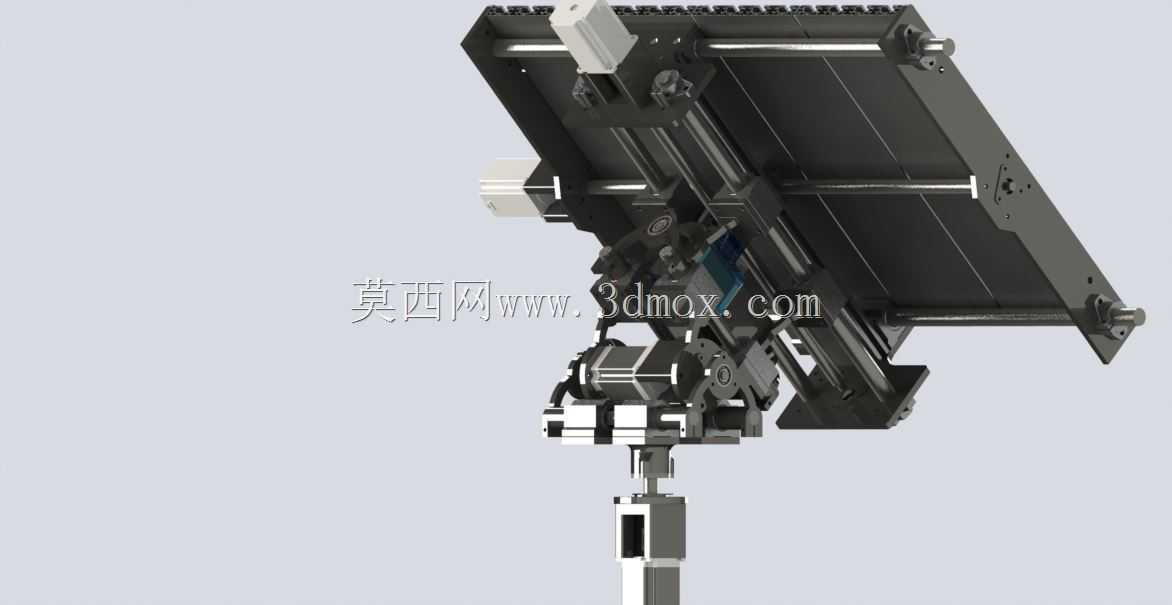

这款五轴工作台是面向精密多轴加工场景开发的核心功能部件，主要适配中小型立式数控加工中心，可在原有三轴机床的基础上拓展两个回转进给自由度，帮助加工设备实现复杂曲面零件、异形结构件的一次装夹多面加工，大幅减少多工序装夹带来的定位误差，缩短零件加工的辅助周转时间，在精密模具加工、航空航天小型结构件加工、精密医疗器械零件加工场景中都能发挥关键作用。设备的核心用途是为被加工工件提供可控的回转与摆角进给运动，配合机床原有X、Y、Z三个直线轴的运动，实现刀具相对于工件的任意空间角度进给，完成斜孔、斜面、复杂空间曲面的连续铣削加工，解决传统三轴机床无法加工或需要多次装夹才能加工的工艺难题。在功能特性设计上，整套机构采用多步进电机分轴驱动方案，其中两个轴适配200步规格的步进电机，对应1.8度的基础步距角，负责大行程范围的回转进给；剩余三个轴适配360步规格的步进电机，对应更小的单步旋转角度，负责高精度的摆角与微调进给，兼顾大行程回转的传动效率与小角度调整的精度表现，各轴传动链路均做了消隙设计，可有效降低反向传动间隙对加工精度的影响，保障多轴联动过程中的运动平稳性。设计思路上优先考虑了现有常规三轴机床的改装适配性，整体采用框架式集成结构，将驱动组件、传动组件、回转支撑组件全部集成在统一的安装底座上，不需要对原有机床的床身结构做大规模改造，仅需要通过底座上的标准安装定位槽完成与机床工作台面的固定，即可完成功能拓展，大幅降低了中小加工企业升级多轴加工能力的改造成本。外形与安装边界方面，整体结构采用方正的框架式布局，横向与纵向安装尺寸适配市面上主流的中小型加工中心工作台面规格，整体高度控制在合理范围内，不会过多占用机床Z轴的有效加工行程，各驱动电机的接线端口统一布置在机构侧方的走线槽内，方便与机床的原有控制系统完成接线适配，运动部件的外围均设置了安全防护边界，避免加工过程中切屑、切削液进入传动机构内部，延长部件的维护周期与使用寿命。
