LM8UU系列线性滚珠运动轴承结构设计

线性滚珠运动轴承是直线传动系统中应用极为广泛的核心支撑部件，这类轴承主要承担直线往复运动场景下的载荷承载与运动导向功能，在各类需要低阻力、高精度直线位移的设备结构中都能见到它的身影，常见的应用场景涵盖自动化生产线的滑台导向、3D打印设备的运动轴支撑、数控雕刻机的进给轴定位、包装机械的往复执行机构导向、电子制造设备的位移平台支撑等领域，是保障设备直线运动精度、降低传动摩擦损耗的关键基础零件。

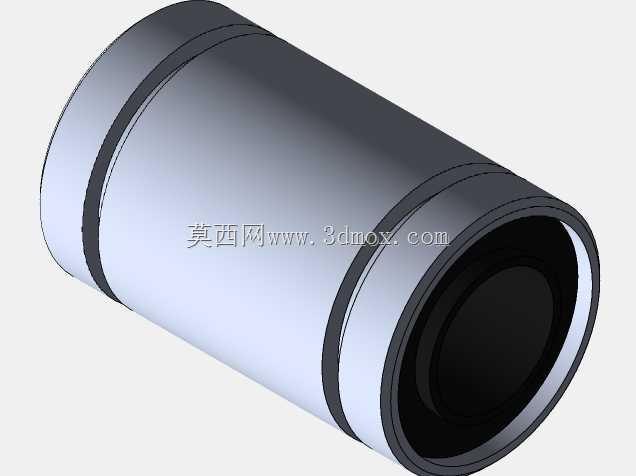

本次设计的LM8UU系列线性滚珠轴承，采用外圈金属套筒搭配内置循环滚珠列的经典结构，整体为圆柱形等径外形，适配公称直径8mm的光轴安装使用，安装时可直接嵌入对应内径的安装座孔内，依靠外圈的圆柱面实现径向定位，无需额外设计复杂的定位结构，安装便捷性较强。轴承内部设计有闭合的滚珠循环回路，当轴承与光轴产生相对直线位移时，内部滚珠沿滚道滚动并通过循环槽实现无限循环，将传统滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时有效减少长期运行带来的磨损量，提升部件的使用寿命与运动平稳性。

设计过程中充分考虑了不同使用场景的适配需求，在基础LM8UU型号之外，同步完成了LM8LUU、LM6UU、LM6LUU三个衍生型号的结构适配，不同型号在整体长度、额定载荷、适配轴径上做了对应调整，可覆盖从轻载精密导向到中等载荷往复运动的不同使用需求，使用者也可根据自身设备的安装空间、载荷参数、行程要求，在现有结构基础上快速调整尺寸参数，完成定制化适配。

从安装边界来看，该系列轴承的圆柱形外圈设计对安装座的加工要求友好，安装座孔仅需保证对应尺寸公差与圆柱度即可实现稳定装配，轴承两端的密封挡圈结构可阻挡运行环境中的粉尘、碎屑进入轴承内部滚道，避免杂质卡滞滚珠影响运动顺畅度，同时可留存内部润滑脂，减少日常维护的频次。在功能特性上，这类线性滚珠轴承可同时承受一定的径向载荷与小幅的双向轴向载荷，运动过程中无爬行现象，低速运动时也能保持平稳的运动状态，能够满足精密设备对直线运动定位精度的要求，在往复运动频次较高的工况下，依然能保持稳定的性能表现，不会出现明显的阻力波动问题。
