3D打印机E3D挤出热端结构模型

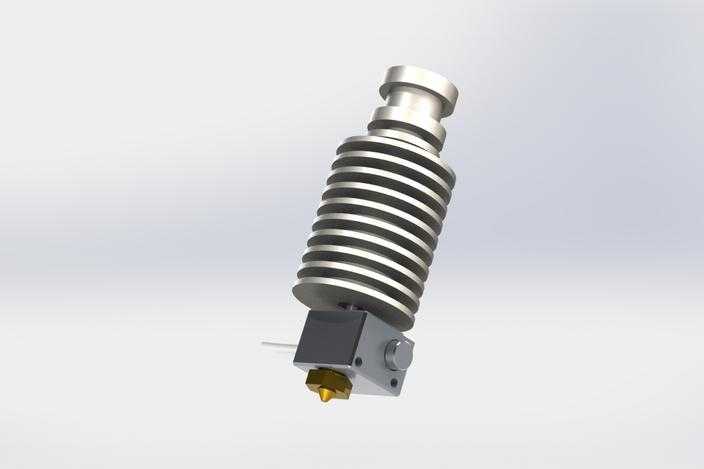

本模型为3D打印机核心挤出热端E3D款式的三维建模作品，建模过程围绕热端的实际功能结构展开，完整还原了该款热端从上到下的全部组成部件。建模初期先梳理热端的工作逻辑：热端需要完成耗材熔融、精准出丝、上部散热阻断热量上传的核心功能，因此在结构建模时，首先搭建顶部的进料接头结构，还原快插接头的卡位与通孔特征，保证耗材进料路径的同轴度精度。中部散热段采用等距环形散热鳍片结构建模，每一片鳍片的厚度、间距都参照实际量产E3D热端的参数设置，鳍片边缘做微小倒角处理还原真实加工质感，散热段的中心进料通道做同轴约束，保证与上下部件的装配精度。下部加热块部分还原了方形块体的安装孔位，包括加热棒安装孔、热敏电阻安装孔、喷嘴安装螺纹孔、喉管连接螺纹孔的全部特征，孔位的相对位置严格对齐实际装配尺寸，避免出现装配干涉问题。最下端的黄铜喷嘴部分，还原了喷嘴的外六角拧动结构、尖端出料孔的微小特征，以及黄铜材质的金属质感。材质渲染阶段，散热鳍片与喉管部分赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原铝制散热件的哑光金属质感；加热块部分赋予阳极氧化黑色铝合金材质，调整表面细微颗粒质感模拟氧化层效果；黄铜喷嘴部分赋予高反射黄铜金属材质，还原铜件的暖金色金属光泽；顶部快插接头赋予工程塑料材质，调整塑料的漫反射参数还原塑料件的哑光质感。建模过程中对所有装配接触面做了贴合处理，没有出现面重叠、缝隙过大的问题，各部件的层级关系清晰，既可以作为整体展示热端的完整外观，也可以拆分查看单个零件的结构特征，能够用于3D打印机结构教学、热端改装方案演示、相关配件设计参考等场景，模型的结构比例完全参照实物缩放，能够直观展现E3D热端的散热、加热、出丝的结构设计逻辑，帮助使用者理解FDM3D打印机挤出端的工作原理。
