高精度Nema17步进电机结构设计

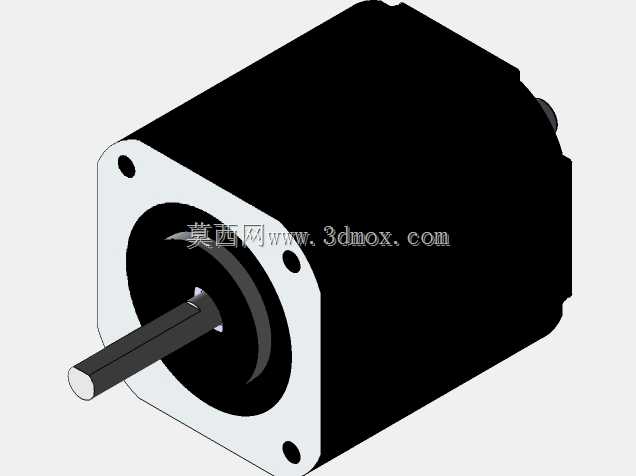

　　在桌面级自动化设备、小型数控运动平台的结构选型环节，Nema17规格步进电机是应用覆盖率极高的动力输出元件，这类电机的安装孔位遵循行业通用的42mm机座标准，也就是行业内常说的42步进电机，适配绝大多数轻量化运动轴的安装需求。做三维建模的时候，首先要卡准安装边界的核心尺寸：机座主体的方形截面边长为42mm，前端安装法兰的四个固定孔呈正方形分布，孔中心距统一为31mm，单孔直径适配M3规格的安装螺丝，输出轴的直径为5mm，轴伸长度根据常规选型取24mm，轴端做平键位或者D型切削处理，方便和同步轮、联轴器、丝杠螺母座做周向固定，避免传动过程中出现打滑丢步的问题。

　　从实际应用场景来看，这类电机常出现在桌面3D打印机的XYZ运动轴驱动、小型雕刻机的进给轴传动、自动化点胶设备的位移平台驱动、智能分拣小车的轮组动力输出，还有部分小型机械臂的关节动力端，因为其扭矩输出区间刚好匹配这类轻量化设备的负载需求，不会出现动力冗余造成的成本浪费，也不会因为扭矩不足导致运动失准。建模过程中要还原电机的实际结构细节：后端的出线端位置要预留足够的线缆弯折空间，避免安装时和设备后侧的钣金结构、线槽产生干涉；机座外壳的散热筋结构不能省略，虽然很多简化模型会把外壳做成光面方块，但实际连续运行时，外壳的散热结构直接影响电机的温升表现，做结构干涉检查的时候，如果忽略散热筋的凸起尺寸，很容易出现安装间隙不足的问题。

　　设计思路上，这个模型完全按照实物的装配层级做拆分：前端盖、定子绕组外壳、后端盖、输出轴、轴承位都做了独立的结构特征，不是单一的整体拉伸实体，方便后续做装配仿真的时候，拆分不同零件的材质属性，比如端盖的铸铝材质、外壳的冷轧钢喷塑材质、输出轴的45号钢调质材质，在做有限元分析的时候可以分别赋予对应的材料参数。安装边界的校核是这类动力元件建模的核心，除了前端法兰的安装孔位，还要注意电机本体的总长度，不同扭矩规格的Nema17电机机身长度从34mm到60mm不等，这个模型对应的是高扭矩版本，机身长度取48mm，选型搭配的时候要注意设备安装腔的纵深尺寸，避免电机尾部和设备内部的其他元件碰撞。

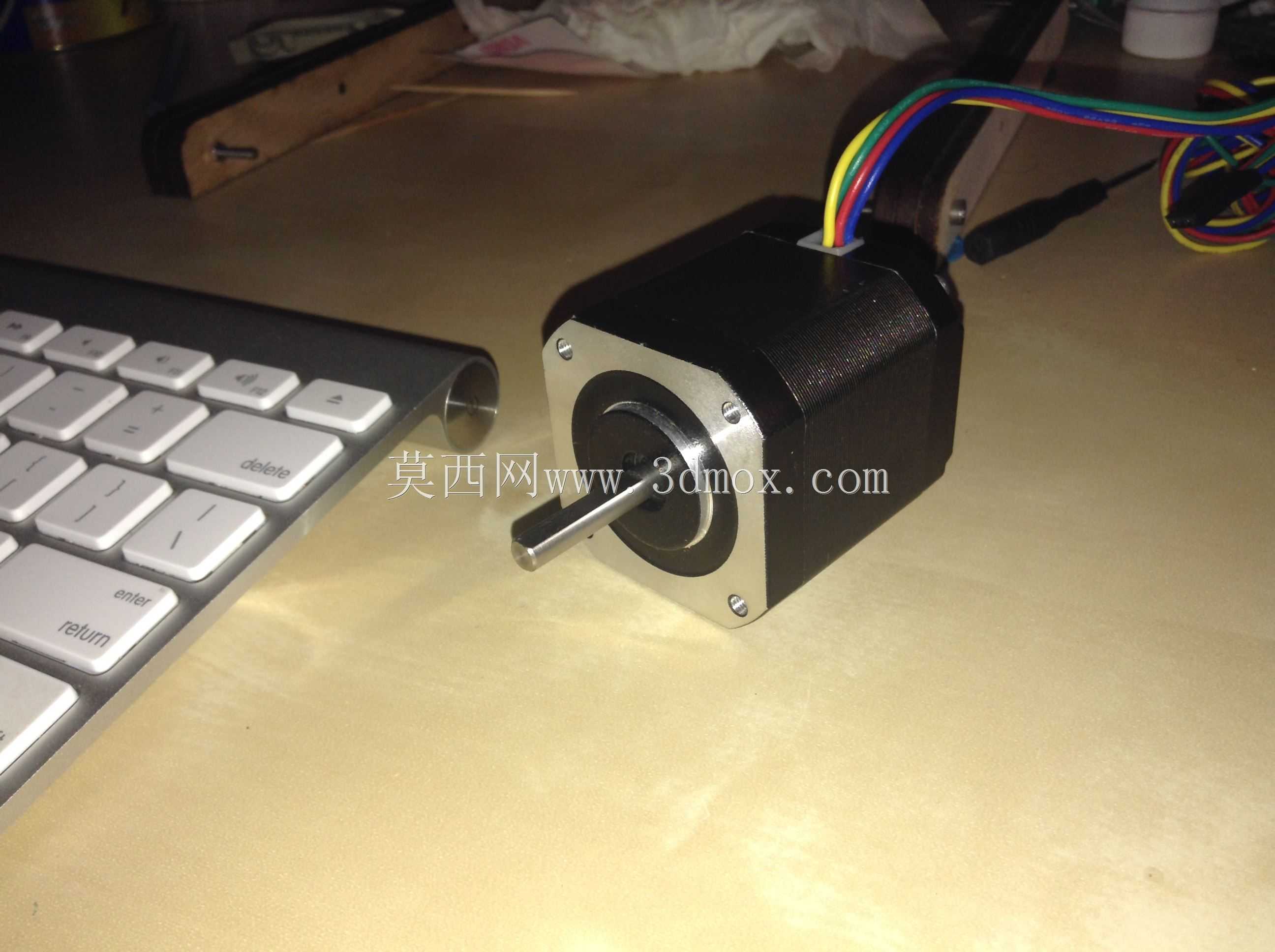

　　实际做设备结构设计的时候，很多新手容易忽略电机出线端的方向，这个模型把出线口设置在机座后侧的偏上位置，建模时预留了线缆的最小弯曲半径空间，安装时可以根据实际布线需求调整电机的周向安装角度，只要四个固定孔的对位准确，就可以灵活调整出线方向，适配不同设备的布线走向。输出轴的轴向窜动间隙也按照实物的装配公差做了预留，轴承位的配合尺寸按照基孔制的过渡配合做参数设置，和标准608ZZ轴承的安装尺寸完全匹配，方便后续直接调用标准轴承模型完成整机组装。另外，电机前端的轴肩尺寸也做了精准还原，安装同步轮或者联轴器的时候，轴肩可以起到轴向定位的作用，不需要额外加轴套做限位，能减少装配时的零件数量，压缩设备的整体装配成本。

　　在做运动仿真的时候，这个模型的输出轴和机座本体做了同轴度约束，旋转副的设置完全贴合实际电机的运动逻辑，不会出现偏心摆动的仿真误差，能准确模拟电机带动负载做旋转运动的状态，方便工程师做整机的运动干涉检查，验证运动行程内是否会出现结构碰撞。对于做小型自动化设备开发的工程师来说，这个精度的模型可以直接导入装配体使用，不需要再反复核对安装尺寸，能大幅缩短结构设计阶段的校对时间，避免因为模型尺寸不准导致的加工件返工问题。
