可调节支撑三脚支架结构设计

这款三脚支撑支架主要面向需要临时稳定支撑、快速调平的作业场景，常见于小型设备临时架设、户外勘测仪器支撑、轻型工装定位、小型加工件辅助支撑等工况，能够在不平整的地面环境下快速完成架设，为被支撑物提供稳定的承载基础，避免设备因放置面倾斜出现滑移、倾倒、测量偏差等问题。

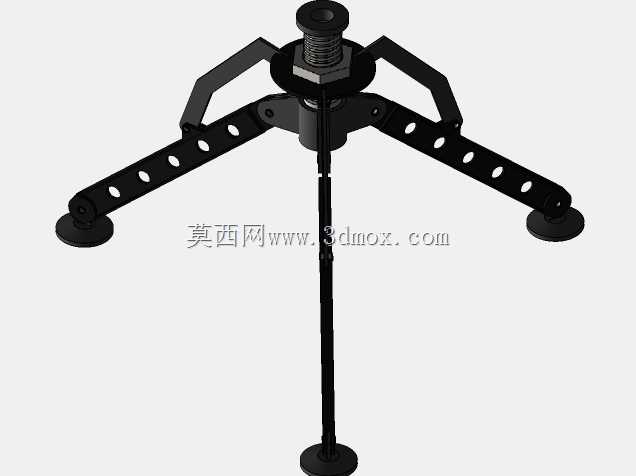

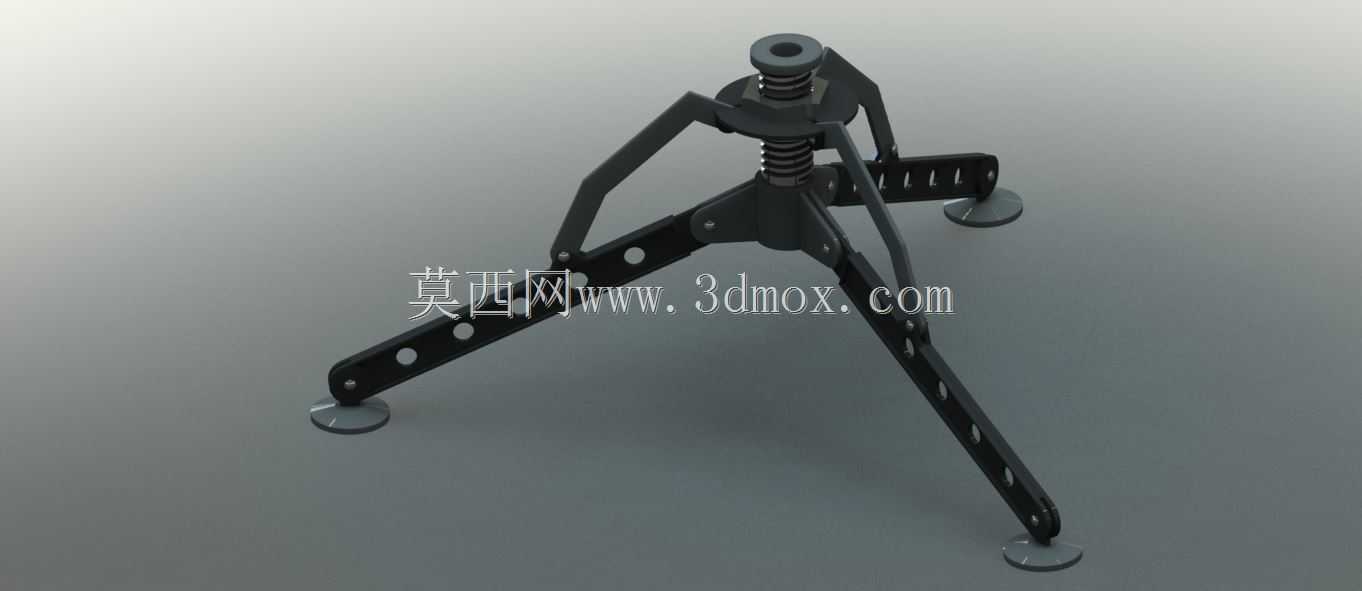

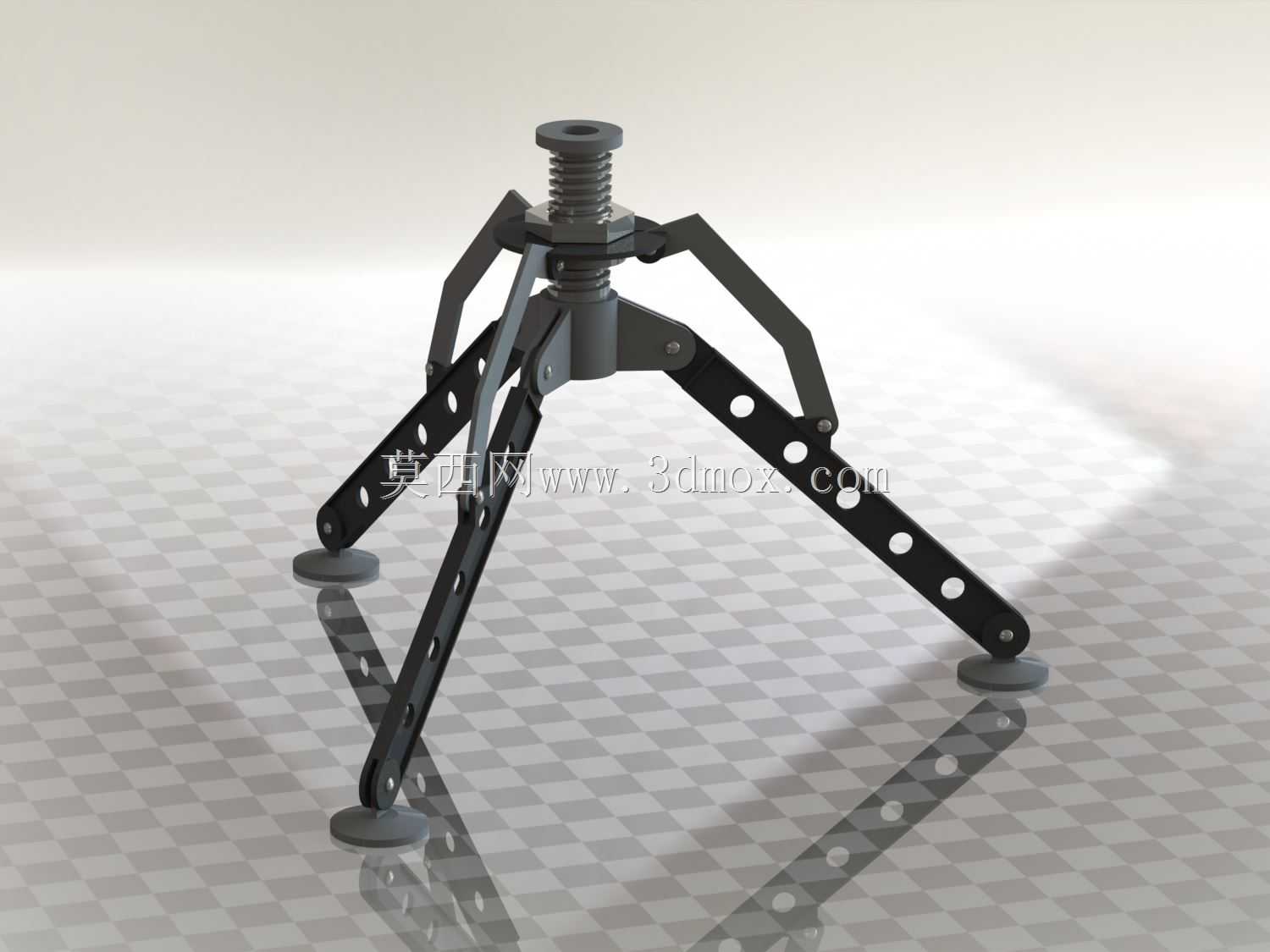

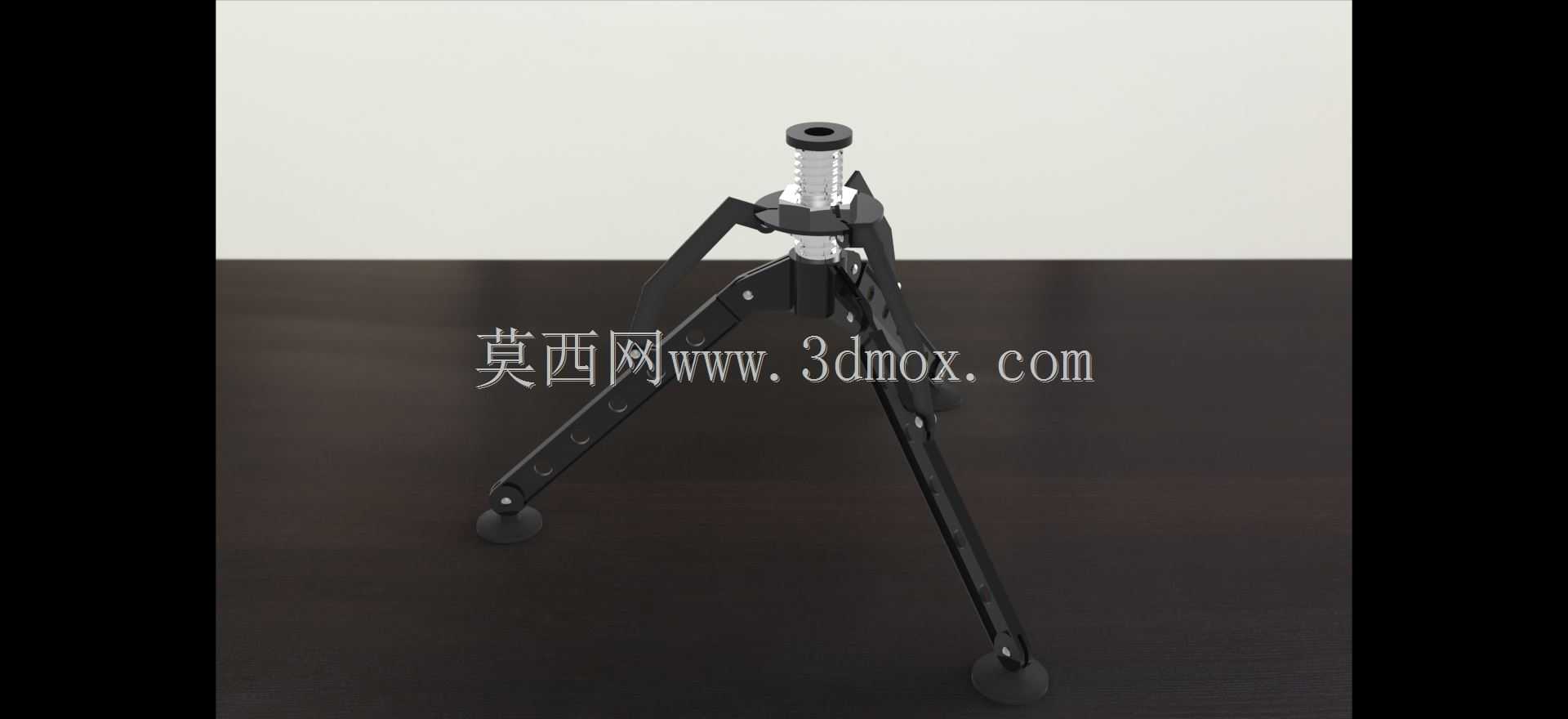

从实际用途来看，该支架区别于常规摄影类三脚架，整体结构偏向工业重载支撑设计，三个支脚采用镂空长槽结构，既可以通过槽位配合紧固件调整支脚的展开角度，适配不同的支撑半径需求，也能在保证结构强度的前提下降低整体自重，方便单人搬运与快速部署。支脚末端采用圆形平底脚垫设计，接触面积更大，能够在硬质水泥地面、金属工作台面、木质板材等多种接触面分散支撑压力，避免支脚划伤接触面，同时提升接触面的摩擦力，减少支撑过程中的滑移风险。

产品的功能特性集中在高度调节与快速锁紧两部分，支架中心设置了带弹簧预紧的调节螺杆结构，转动顶部的调节螺母即可实现中心支撑高度的微调，配合三个支脚的角度调整，能够在±15°的地面倾斜范围内完成支撑面的水平校准，弹簧结构可以在调节过程中提供预紧力，避免螺母调节时出现空程松动，同时在收纳时可以自动带动支脚收拢，减少收纳占用空间。支脚与中心主体采用铰接连接，每个铰接点都设置了锁紧结构，调整到所需展开角度后可以直接锁死，避免承载过程中支脚意外收拢。

设计思路上优先考虑了工况适配性与结构可靠性，整体采用金属材质设计，所有受力部位都做了加厚处理，支脚上的镂空孔位沿支脚受力方向排布，不会破坏支脚的抗弯强度，中心调节螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，承载状态下不会出现螺纹滑转、高度自动下降的问题。外形尺寸方面，支脚完全收拢时整体直径不超过120mm，完全展开时支撑直径可达380mm，中心高度调节范围在80mm到150mm之间，单脚最大承载可达50kg，安装边界上不需要额外的固定预埋件，直接放置在支撑面即可使用，三个脚垫的接触面不需要额外加工，即使接触面存在少量凹凸，也可以通过三个支脚的独立角度调整与中心高度调节完成稳定支撑，适配多数轻型设备的临时支撑需求。
