多槽位AA电池收纳固定托架结构设计

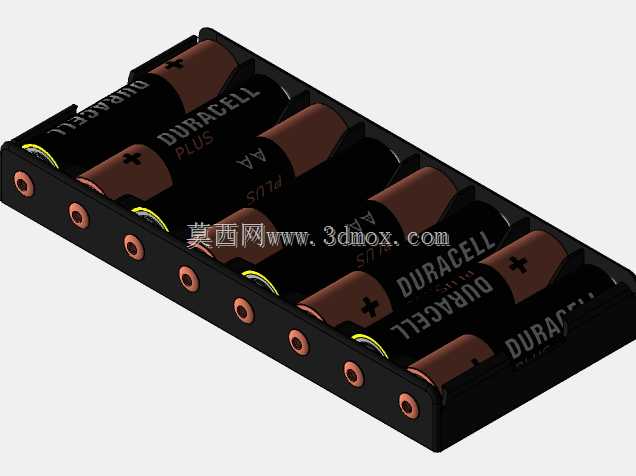

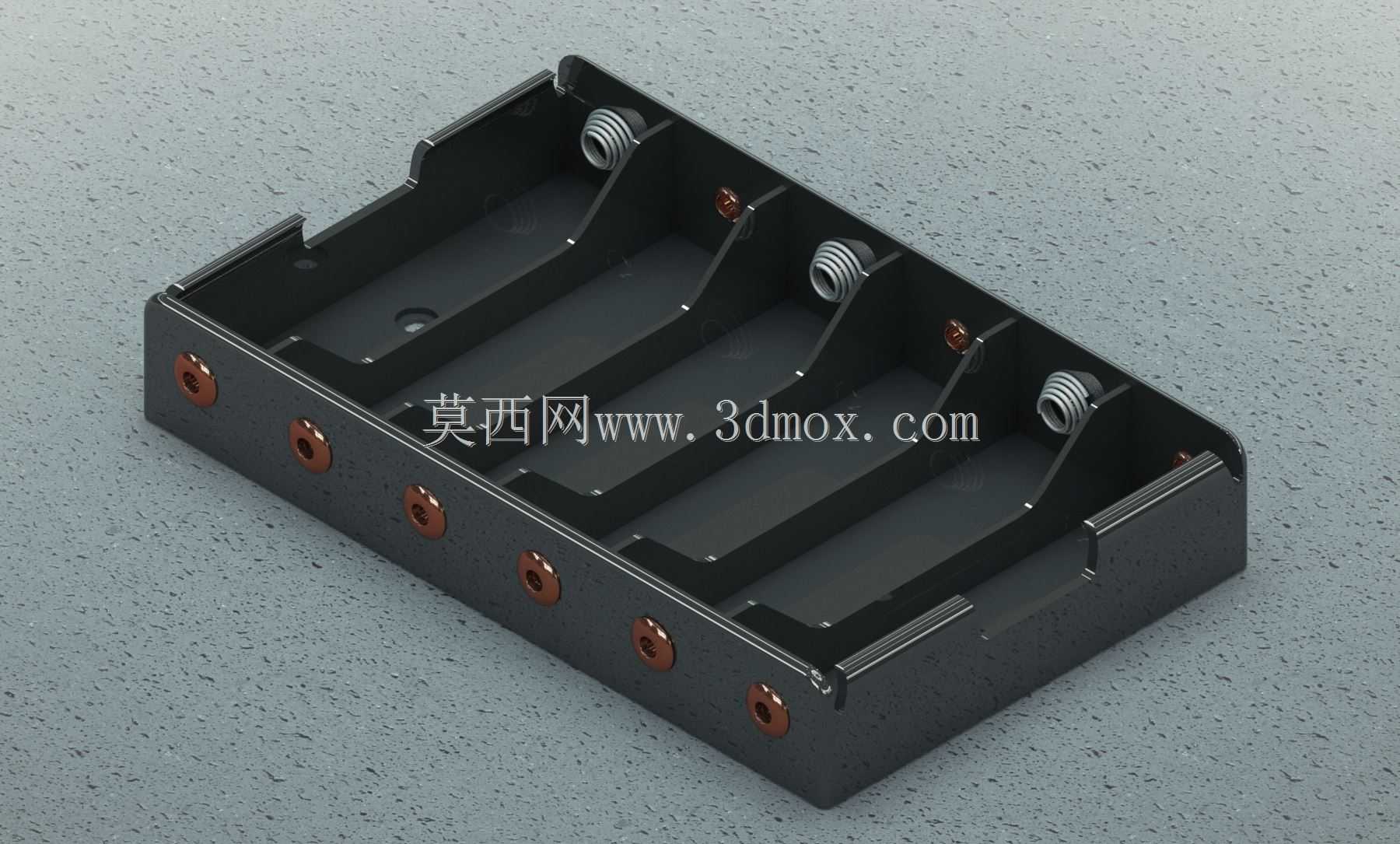

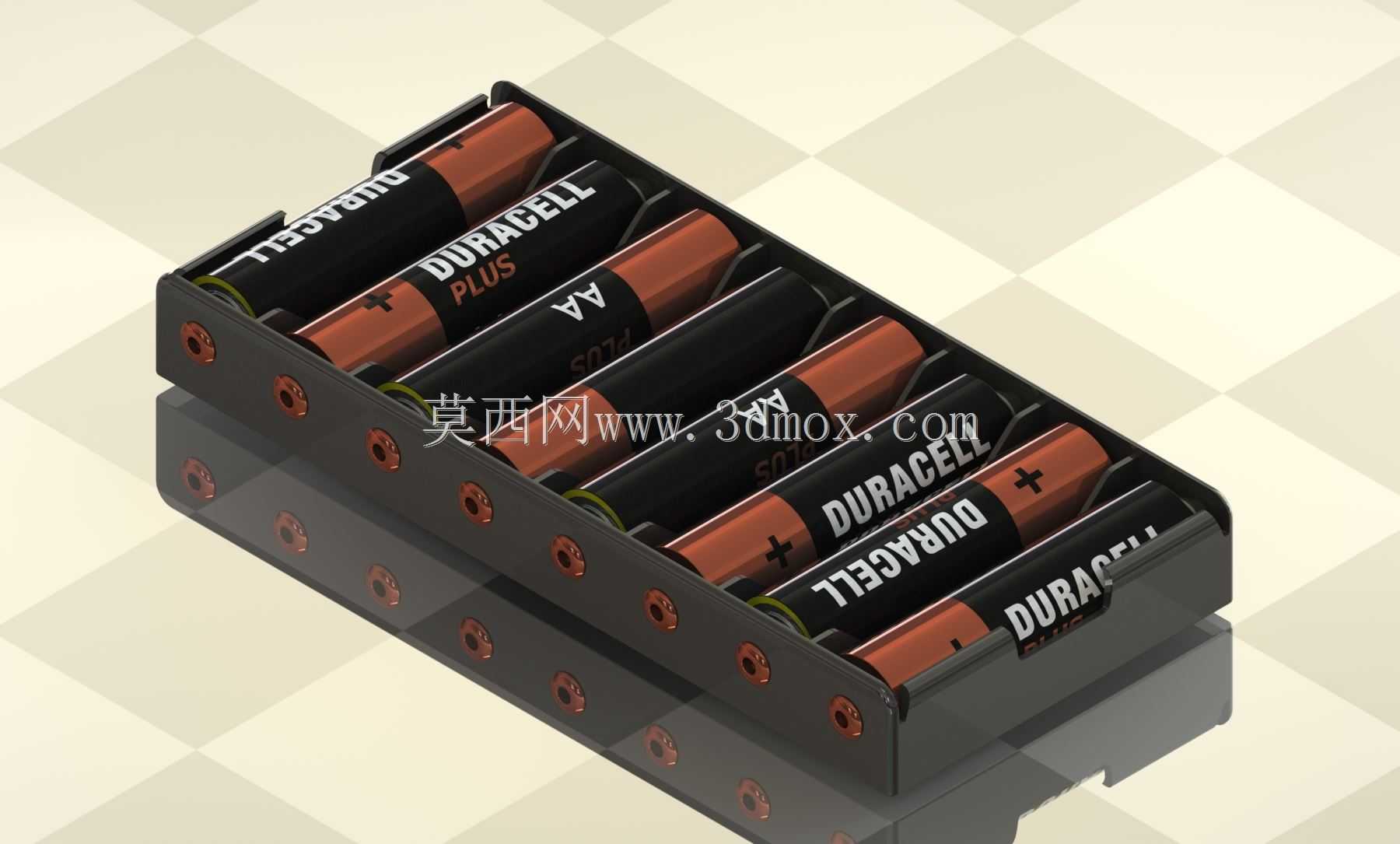

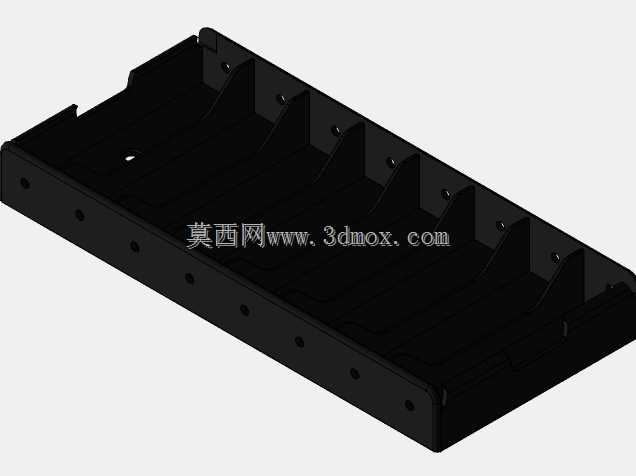

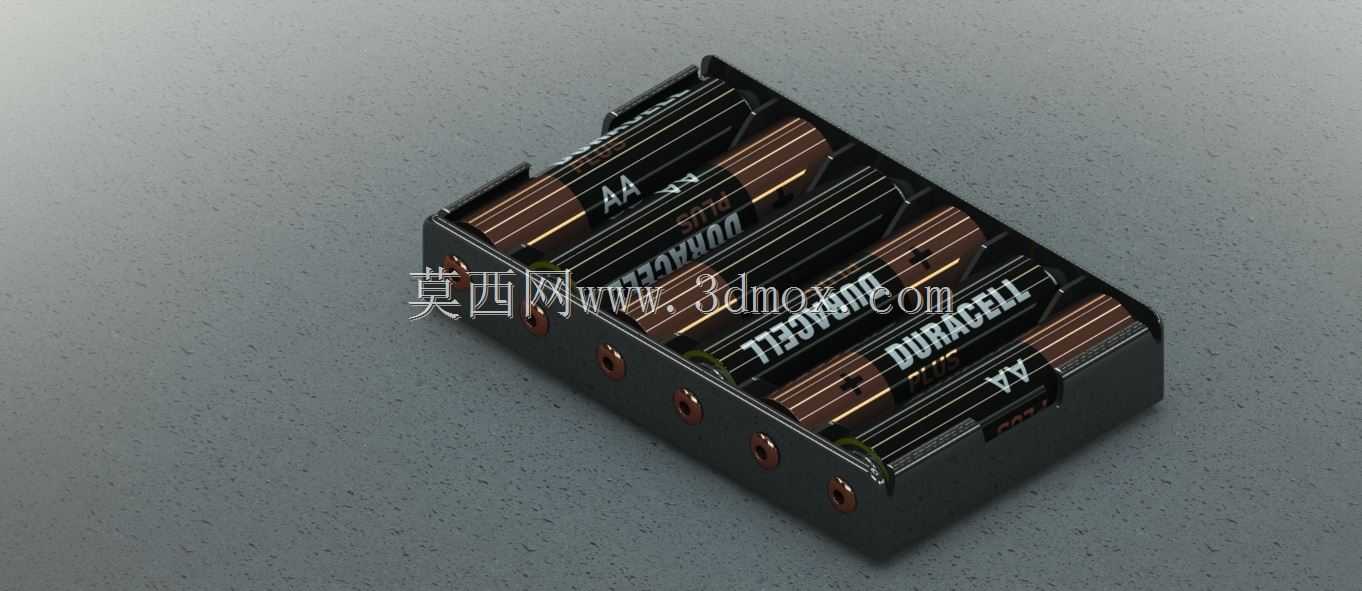

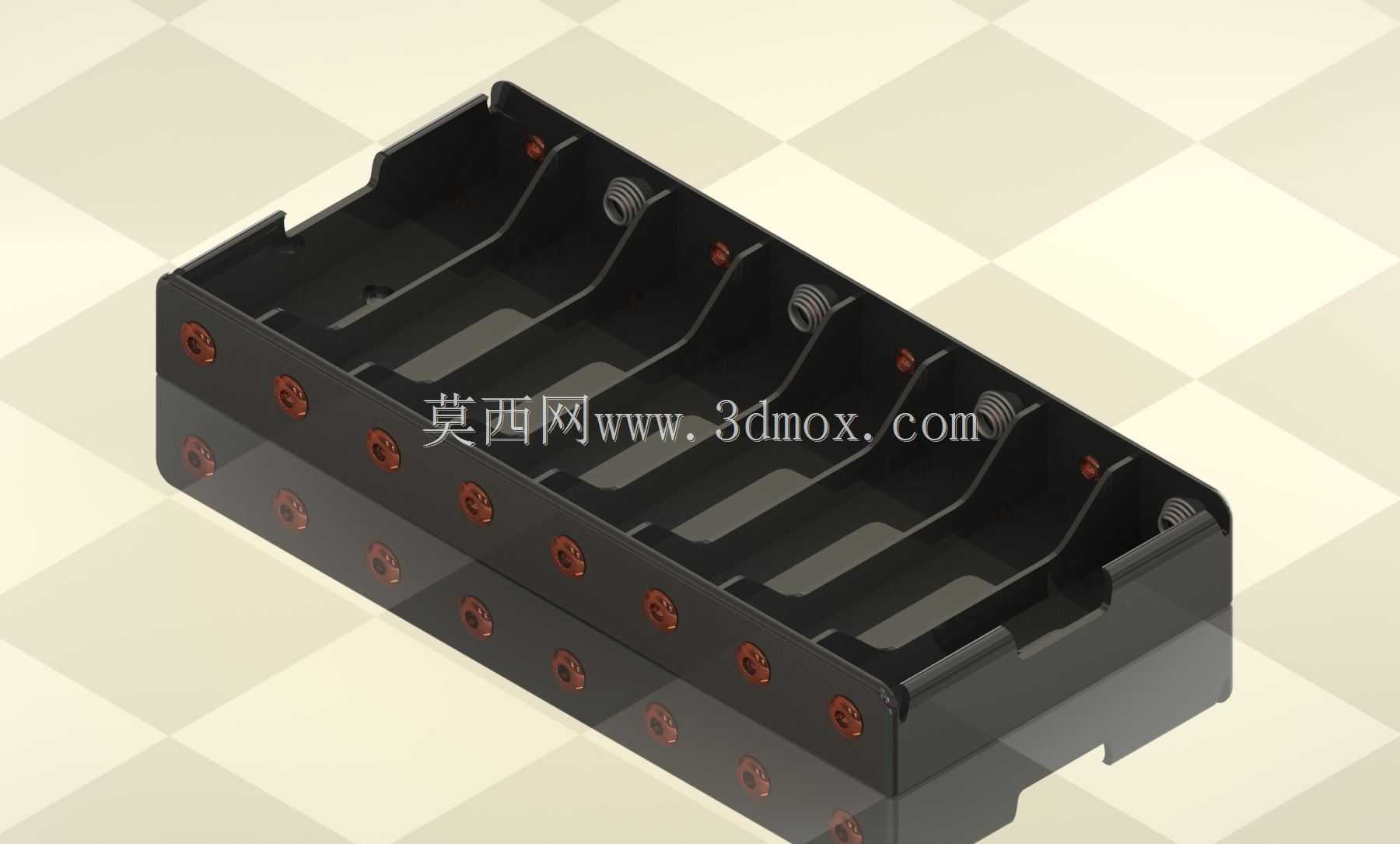

日常做便携电子设备、小型检测仪器的内置供电结构设计时，AA干电池的排布固定一直是容易被忽略但影响整机可靠性的细节，这款多槽位电池托架就是针对这类场景做的结构方案。从实际使用场景来看，这类托架常被用在手持检测仪表、户外便携通讯设备、小型工控终端的电池仓内部，也可作为桌面电池收纳规整的工装配件，解决多节AA电池排布散乱、接触不良、更换时对位困难的问题。设计上采用层叠式排布思路，单排可容纳6节AA电池，两层托架可通过侧边的定位孔实现叠装固定，适配需要12节AA电池串联供电的高功耗便携设备，槽位内部做了适配电池正极凸起、负极平面的限位结构，每节电池装入后不会出现径向窜动，避免设备移动、跌落过程中电池移位导致的供电中断。托架侧边均匀分布的安装孔，既可以用自攻螺丝将托架直接固定在设备壳体的电池仓内壁，也可以穿入铜柱实现多层托架的叠装锁紧，安装边界的尺寸完全适配常规AA电池的外径与长度，单节槽位的内径比AA电池标准外径大0.2mm，既保证电池可以顺畅装入取出，又不会出现过大的旷量。槽位之间的隔断壁厚做了1.2mm的加厚处理，避免长期使用后槽位开裂变形，托架两端预留了接触弹片的安装位，不需要额外做弹片固定结构，直接将标准电池弹片卡入预留卡槽即可完成接线端的固定。叠装状态下两层托架之间预留了2mm的间隙，既可以容纳底层电池的正极凸起，也能给接线导线留出走线空间，不会出现导线被挤压破损的风险。做结构验证的时候要注意，托架的整体外形尺寸需要和设备电池仓的内空尺寸留0.5mm的装配间隙，避免注塑成型后的收缩率导致装配卡滞，侧边的安装孔位要和壳体上的固定柱做同轴度校验，偏差控制在0.1mm以内才能保证螺丝顺利锁附。这类托架如果用在户外设备上，还可以在槽位内壁增加防滑筋，提升高震动环境下电池的固定稳定性，避免电池正负极和弹片之间出现接触虚接的问题。
