标准608zz深沟球滚动轴承结构设计

608zz是深沟球轴承品类中应用覆盖面极广的微型规格，作为滚动传动体系里的核心基础零部件，它的核心作用是承接旋转轴与固定基座之间的载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低传动过程中的动力损耗，同时对旋转轴的径向位置进行精准约束，保障轴系运转的同轴度与稳定性。从日常民用场景到轻型工业传动场景都能见到它的身影：在滑板、轮滑鞋这类运动器材中，它承担轮组与轮轴之间的转动支撑，承受使用者体重带来的径向载荷，同时应对滑行过程中路面颠簸带来的小幅冲击载荷，保障轮组转动顺滑无卡顿；在桌面级3D打印机的送料机构、运动导轨传动轮组中，它为送料辊、同步带轮提供稳定的旋转支撑，保障送料精度与运动定位的准确性，避免因轴承旷量导致的打印层纹错位、送料打滑等问题；在小型滑板车、童车的轮组结构、小型家用电机的输出端支撑、甚至部分办公设备的转动辊轴中，这款轴承都凭借紧凑的尺寸与可靠的性能得到大量应用。

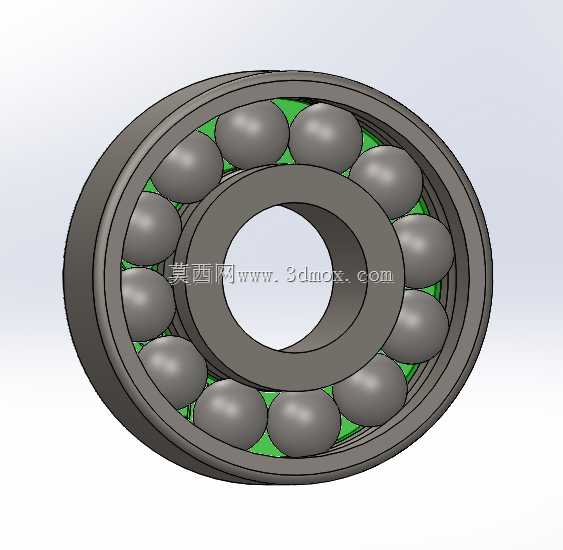

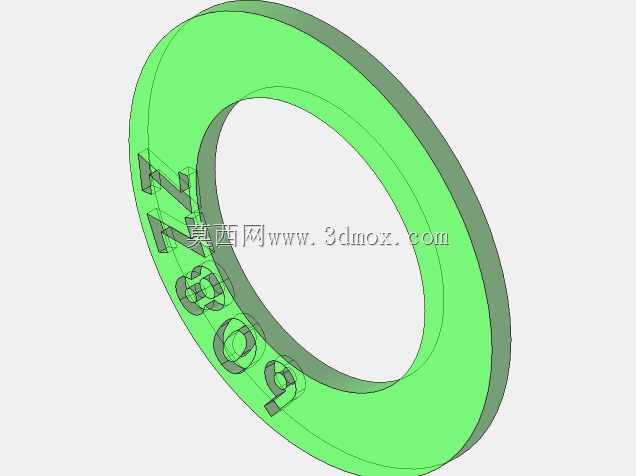

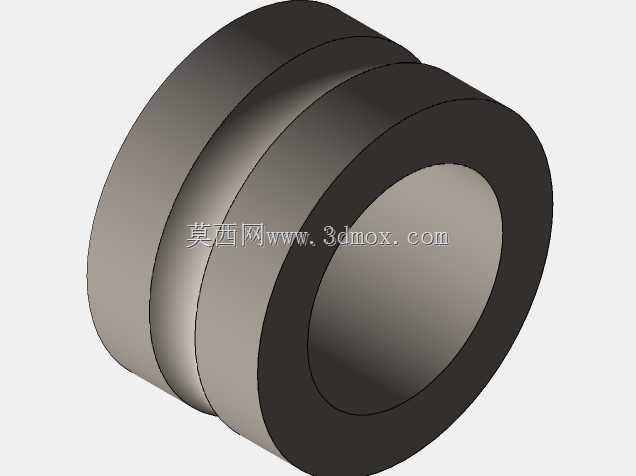

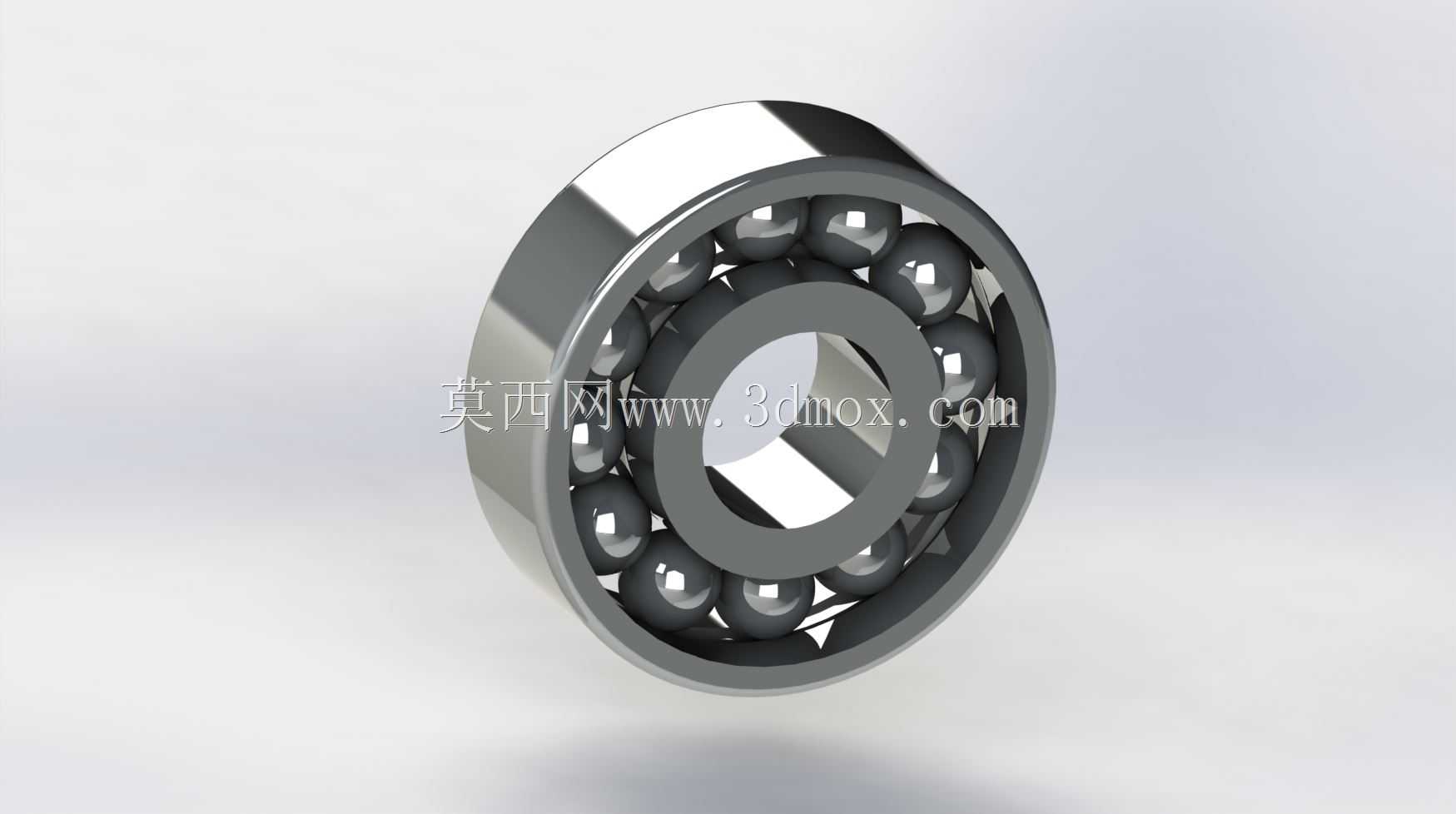

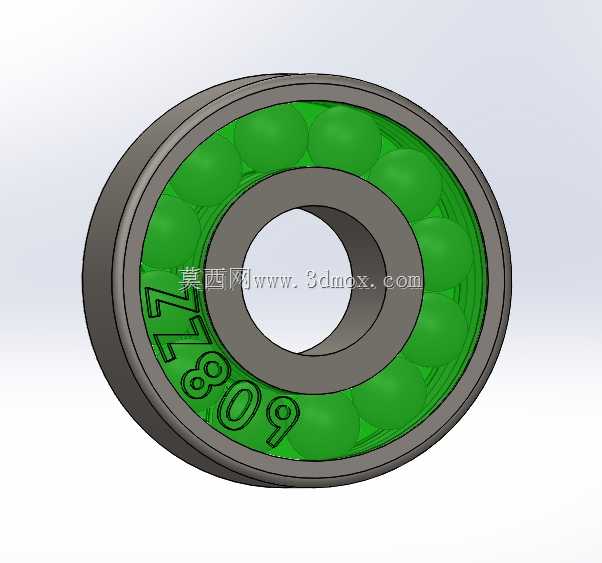

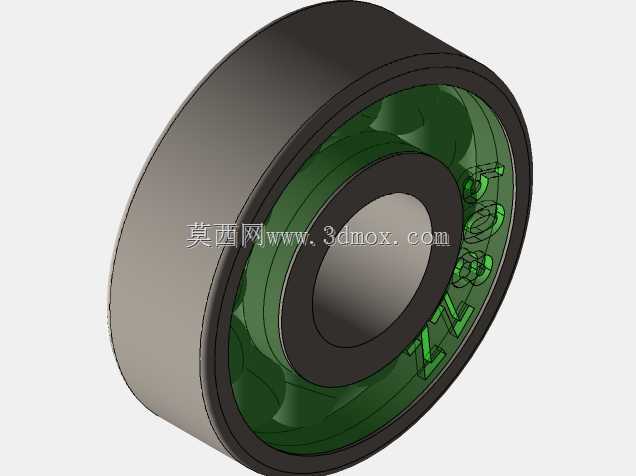

这款轴承的设计严格遵循608系列的标准制造规格，整体结构由内圈、外圈、滚动钢球、保持架与双侧防尘盖组成：内圈与旋转轴采用过盈配合安装，内圈的内径尺寸为标准8mm，是整个轴承与转动部件的连接基准；外圈与安装基座的轴承孔采用过渡或小间隙配合，外径为标准22mm，是轴承与固定结构的安装定位基准；轴承整体厚度为7mm，这个紧凑的尺寸边界让它可以适配各类安装空间受限的轻型传动场景，不会占用过多的结构空间。设计过程中，内圈与外圈的滚道曲率经过精准匹配，滚道的圆弧半径略大于钢球半径，既可以保障钢球在滚道内顺畅滚动，又能均匀分散钢球传递的载荷，避免应力集中导致的滚道点蚀、磨损过快问题。保持架采用兜孔式结构，将每一颗钢球均匀分隔在滚道圆周上，避免钢球之间直接接触摩擦，同时引导钢球在滚道内的运动轨迹，保障高速运转时钢球不会出现偏斜、卡滞的问题。双侧的防尘盖结构可以阻挡外界的灰尘、碎屑、水汽进入轴承内部滚道区域，避免杂质进入后加剧钢球与滚道的磨损，同时可以锁住轴承内部的润滑脂，减少润滑脂的泄漏与挥发，延长轴承的维护周期与使用寿命。

在设计逻辑上，这款轴承的所有关联尺寸都采用参数化可编辑的方式搭建，滚道曲率、钢球直径、保持架厚度、防尘盖配合间隙等参数都可以根据实际使用需求进行调整，比如针对高转速使用场景，可以适当放大滚道曲率半径、调整钢球数量降低滚动体的公转线速度；针对高载荷使用场景，可以调整钢球直径与滚道接触角，提升轴承的径向承载能力。所有配合尺寸都严格遵循通用轴承的安装公差标准，生产加工后可以直接替换同规格的标准轴承，不需要对配套的安装结构进行额外修改，具备极强的通用互换性。
