带参数可调结构的Nema系列步进电机

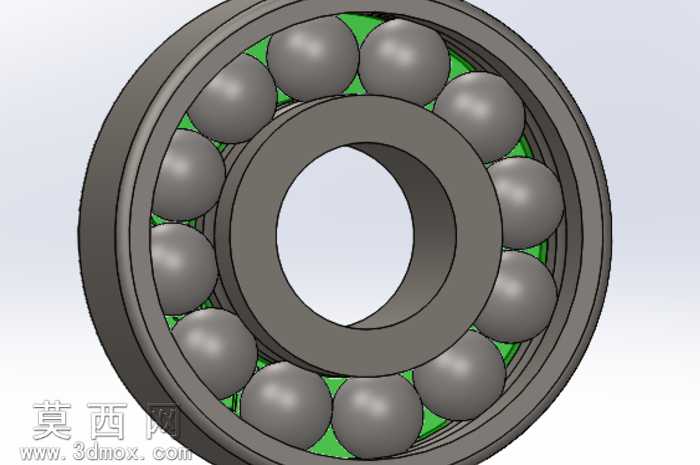

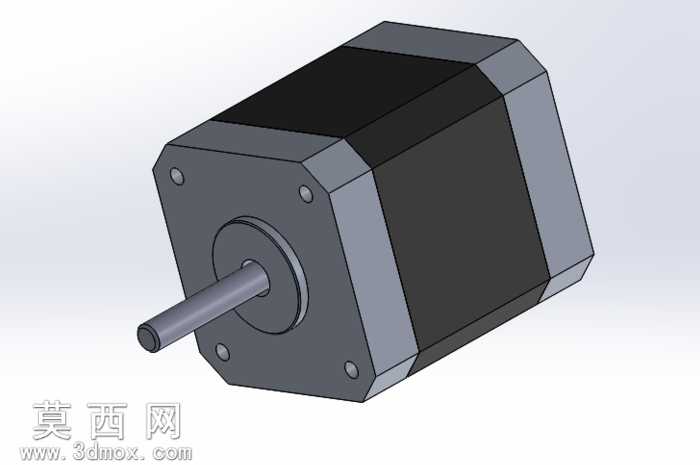

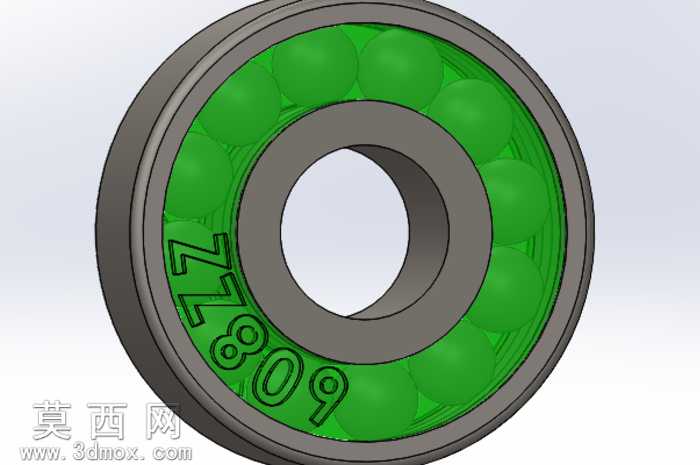

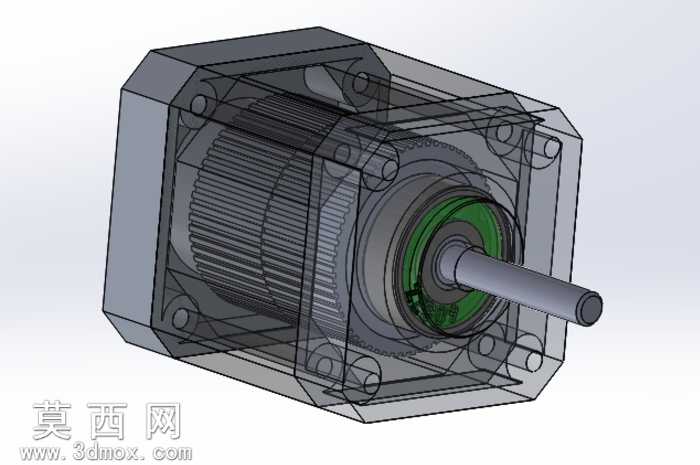

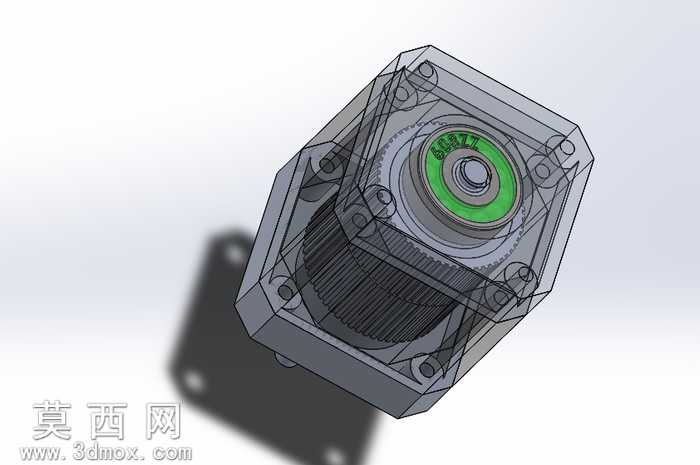

本模型为参数化设计的Nema系列步进电机三维结构，初始适配搭载608zz轴承的Nema17规格，建模过程中采用实体建模与线框透明展示结合的方式，清晰呈现电机内部的转子、定子绕组、端部轴承、输出轴以及安装法兰的完整装配关系。建模时首先搭建电机的方形安装基座，按照标准Nema电机的安装孔位尺寸定位四个固定通孔，确保外部安装接口符合通用工业规范；随后构建内部的定子铁芯结构，对绕组部分采用简化的实体阵列特征还原排布形态，既保证结构辨识度又控制模型整体复杂度。转子部分与输出轴做同轴配合设计，端部的608zz轴承单独建模，还原轴承内圈、外圈、滚动体的分层结构，轴承与端盖、输出轴的配合位置严格按照公差配合逻辑设定装配约束，保证虚拟装配下无干涉问题。模型附带可编辑的尺寸控制参数文档，通过修改关键尺寸参数可快速调整整体规格，无需重新绘制特征即可生成Nema23等其他同系列不同尺寸的步进电机模型，大幅提升同系列产品建模的复用效率。渲染阶段采用半透明外壳材质展示内部结构，金属部件赋予哑光金属质感，轴承密封件采用亮绿色橡胶材质区分不同部件，安装底座采用磨砂黑色金属材质，整体渲染效果层次分明，可清晰观察到内部齿轮减速结构与轴承的装配位置，既可以作为机械设计教学中的结构演示素材，也可直接导入自动化设备、工业机器人的装配体中作为标准零部件使用，适配不同场景下的电机布局设计、安装干涉检查需求。
