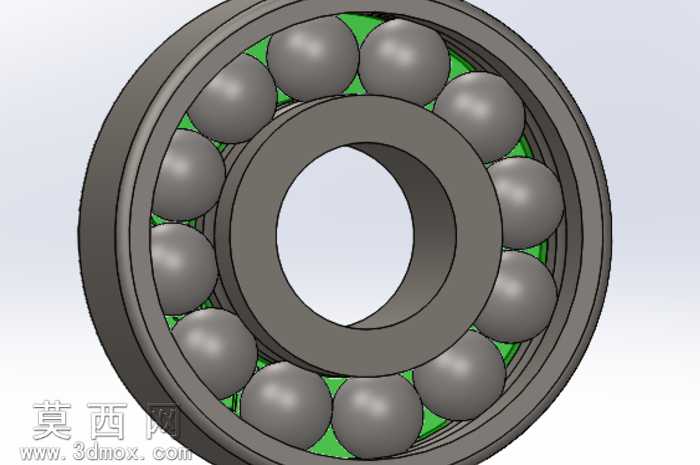

标准规格608zz深沟球轴承三维建模作品

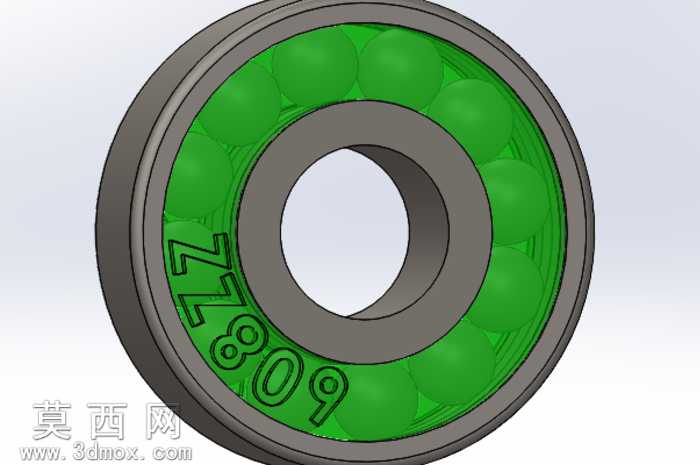

本作品为向标准规格看齐的608zz深沟球轴承三维建模成果，建模过程严格遵循608zz轴承的官方标准尺寸参数，对轴承的内圈、外圈、滚动钢球、保持架四大核心组成部分进行了全参数化的精准构建。建模阶段首先绘制内圈与外圈的旋转截面草图，通过旋转凸台命令生成内外圈的基础实体，针对内外圈上的滚道曲面，采用精确的圆弧轮廓约束，保证滚道曲率与钢球球面的匹配度符合轴承装配的公差要求，避免后续装配出现干涉或配合间隙不合理的问题。滚动钢球部分按照608zz轴承的标准球径、球数进行圆周阵列排布，每颗钢球的位置均对应保持架的兜孔中心，保证钢球可在滚道内顺畅滚动无卡滞。保持架采用浪形结构设计，通过拉伸、切除、阵列等命令完成兜孔与架体的构建，兜孔的弧度与钢球外径适配，既能够对钢球起到均匀分隔的作用，又不会限制钢球的自由转动。材质与渲染阶段，为内外圈与钢球赋予了高铬轴承钢的材质属性，调整金属材质的粗糙度、反射率参数还原轴承钢经磨削加工后的哑光金属质感，保持架部分赋予工程塑料材质，添加轻微的绿色半透明质感区分不同部件，同时对各部件的边缘添加符合实际加工的微小倒角，避免模型出现尖锐直角不符合真实零件加工工艺的问题。结构设计上完整还原了608zz轴承双侧带防尘盖的结构特征，可清晰展示轴承内部的装配关系，所有零件均采用可编辑的参数化建模方式，对应的尺寸参数可通过编辑文本文件进行调整修改，方便使用者根据实际需求快速衍生不同参数的同类型轴承模型。该模型可直接用于机械结构装配验证、运动仿真演示、3D打印样件制作等场景，适配滑板、3D打印机、轮滑鞋、滑板车等多种常见应用场景的设计需求，能够帮助设计者快速完成相关产品的传动结构搭建，减少标准件重复建模的工作量，提升整体设计效率。
