标准伺服适配线性传动驱动组件

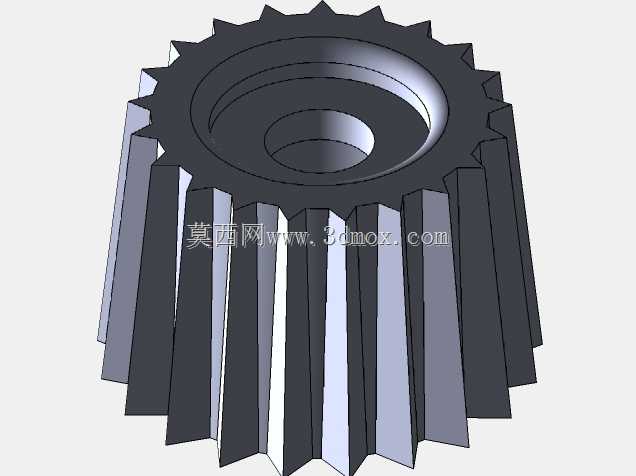

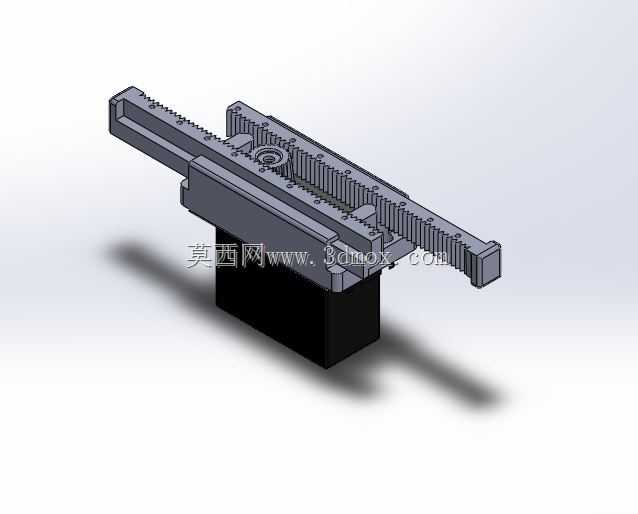

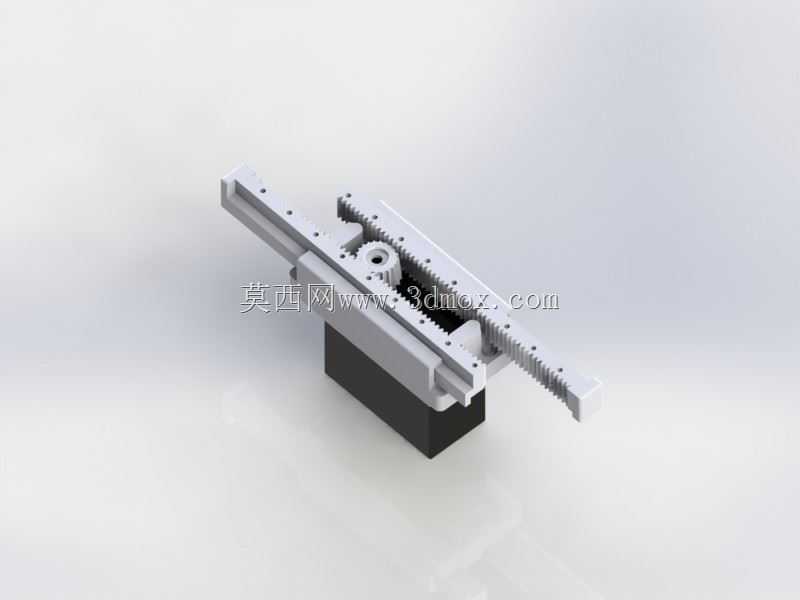

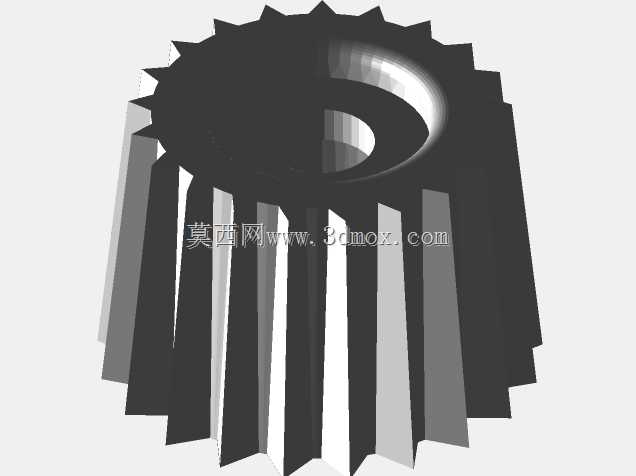

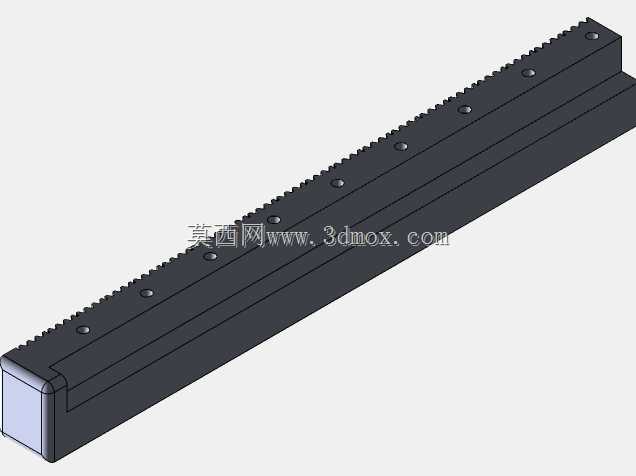

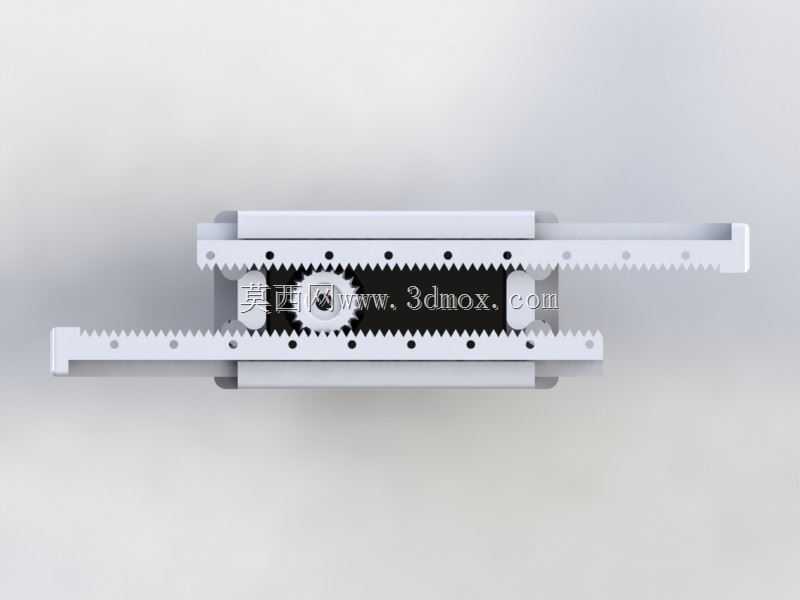

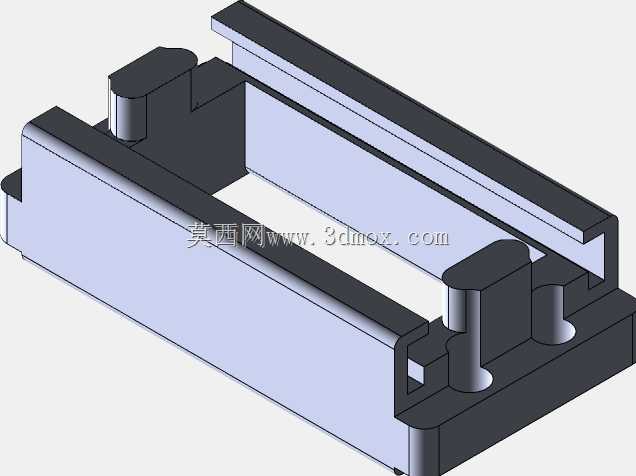

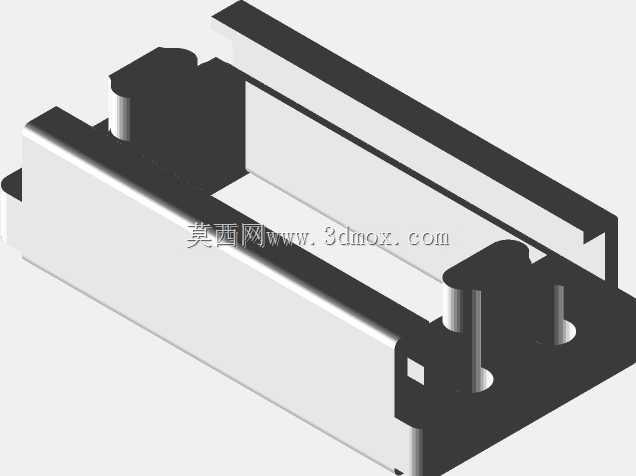

这款线性传动驱动组件，核心是通过配套的齿轮齿条啮合结构，将标准伺服电机的旋转运动直接转化为双向同步的直线往复输出，可适配市面上绝大多数常规规格的标准伺服舵机，无需对舵机本身做结构改造，仅需通过配套的定位卡槽完成舵机的固定，即可快速组装成一套完整的线性驱动单元，大幅降低了小型自动化执行机构的开发门槛。在实际应用场景中，该组件可广泛用于小型桌面自动化设备的推拉执行工位、科教类机械创新实训装置的动作模块、3D打印定制化小型机械的动力输出端，也可作为小型仿生机械、创意互动装置的直线动作执行部件，尤其适合需要小行程、双向同步推拉动作的使用场景，相比传统的丝杆传动结构，这套组件的结构更紧凑，组装难度更低，传动响应速度更快。从功能特性来看，组件采用上下对称布置的双齿条结构，中间的驱动齿轮与伺服输出轴直接固连，当齿轮随伺服轴转动时，上下两根齿条会以相反方向同步伸出或收回，实现对称式的直线动作输出，齿条表面设计有等间距的安装孔位，可根据实际使用需求在齿条端部加装不同的执行末端，比如夹爪、推块、联动拨杆等，拓展不同的使用功能。组件的外壳部分设计有一体化的导向滑槽，齿条在滑槽内滑动时可保持稳定的运动轨迹，不会出现偏摆、卡滞的问题，同时外壳上预留了多组固定安装孔，可通过螺丝将整个组件固定在设备机架、安装基板上，安装边界清晰，不需要额外设计复杂的固定支架。从设计思路上，这款组件完全适配3D打印的加工工艺，所有结构件均采用无倒扣、少支撑的设计取向，打印完成后仅需去除少量支撑即可完成组装，配合标准的金属齿轮轴即可顺畅运转，整体结构没有复杂的异形曲面，打印容错率高，即使是入门级的桌面3D打印机也能制作出可用的零件。外形尺寸方面，组件整体呈长条形结构，宽度与适配的标准伺服舵机宽度保持一致，收回状态下的总长度可容纳双齿条完全收纳进外壳内部，伸出时的有效行程可满足小型工位的推拉动作需求，安装孔位的间距符合小型自动化设备的通用安装规格，可直接替换同尺寸的其他线性执行单元，不需要调整周边的安装结构。在实际使用中，这套组件的传动阻尼小，动作响应延迟低，可配合伺服的角度控制实现行程范围内任意位置的停留定位，能够满足小负载下的精准推拉动作需求，适合教学演示、创意制作、小型设备改装等多种使用场景。
