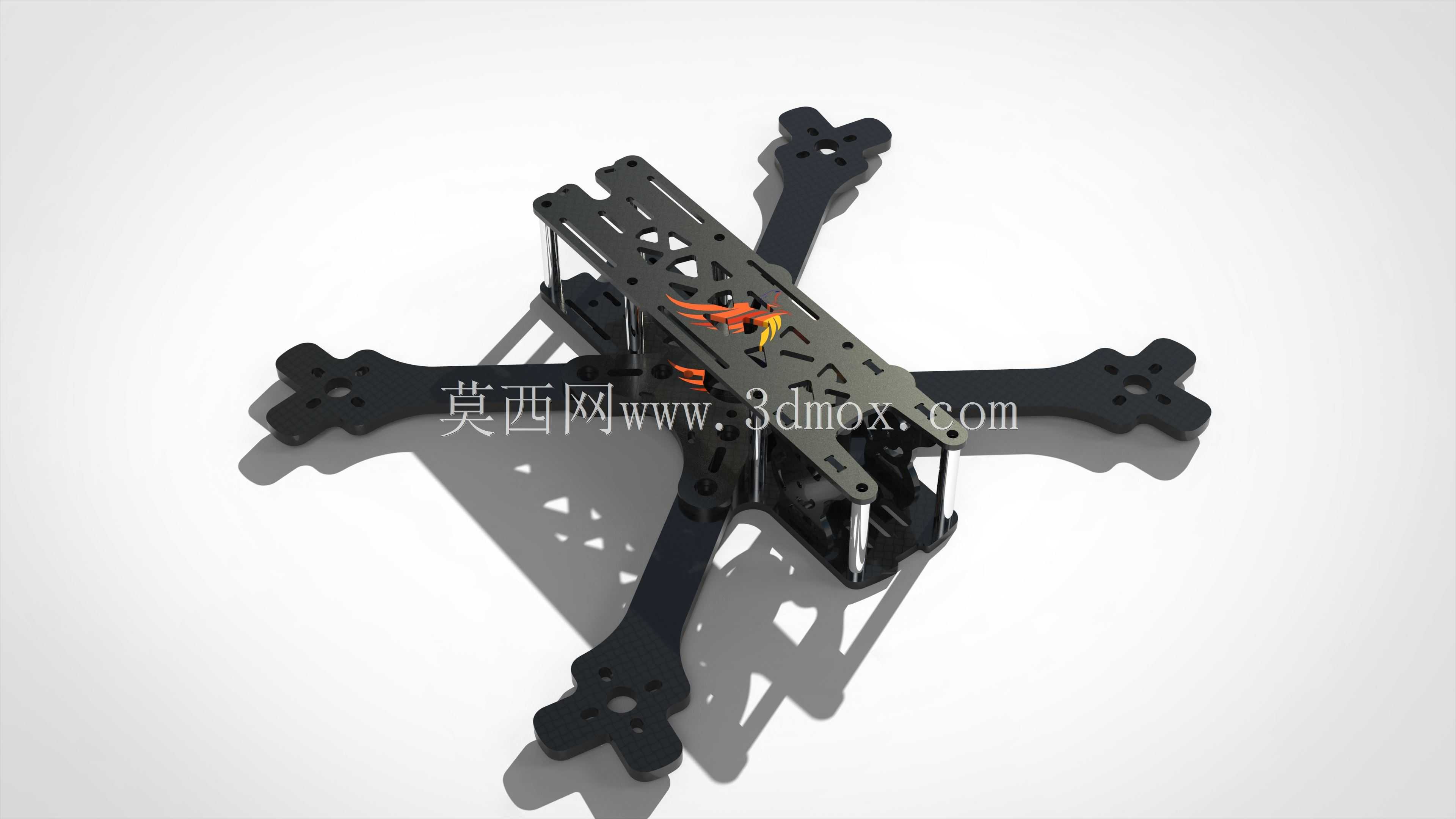

四旋翼穿越机X型碳纤维机架结构设计

这款X型布局的四旋翼机架，是专为小型穿越类无人机打造的核心承载结构，广泛适配户外竞速飞行、低空航拍作业、狭小空间巡检等多类应用场景，作为整台无人机的安装基体，它承担着固定动力系统、飞控模块、供电电池与摄像载荷的核心作用，所有机载部件的安装定位精度、飞行过程中的受力传导、抗冲击形变能力都由该机架直接决定。

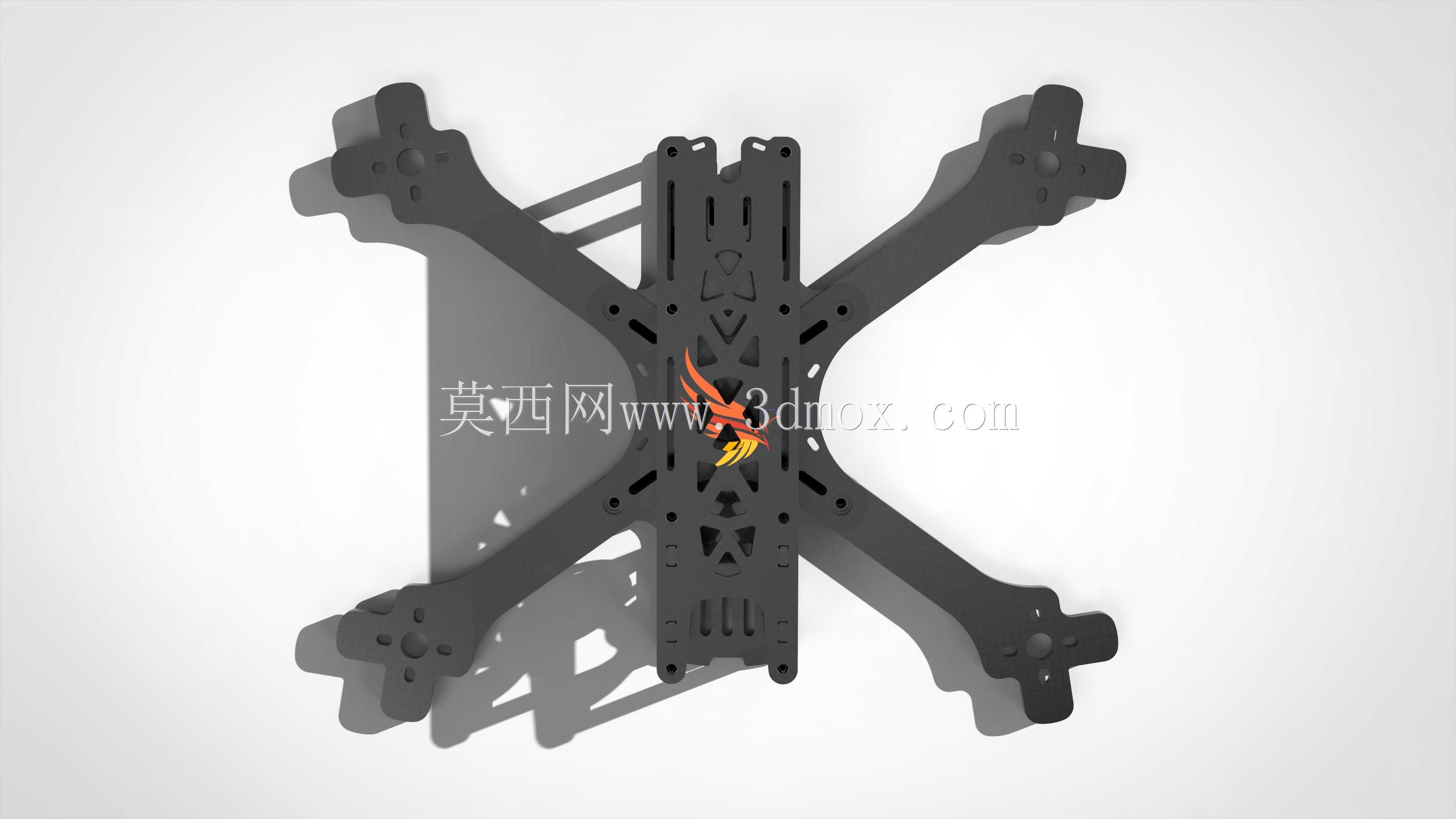

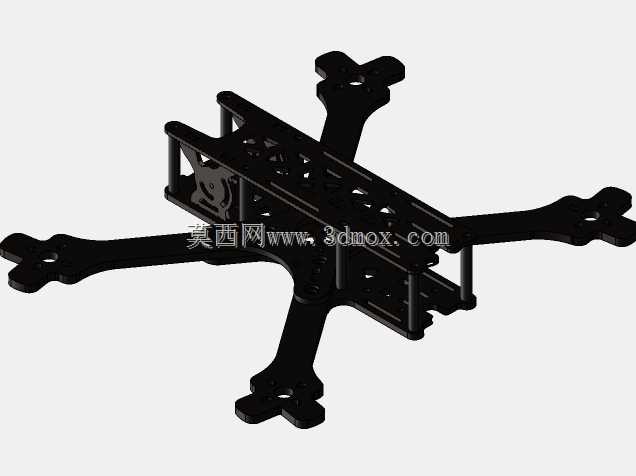

在功能特性设计上，这款机架采用对称X型构型，四个机臂沿中心呈等角度放射状分布，相比传统十字布局，X型结构能让飞控系统的动力调配响应更灵敏，飞行转向时的姿态调整更顺滑，同时能给前部搭载的摄像设备留出无遮挡的视野区间，避免机臂进入拍摄画幅。机架主体采用分层叠装结构，上下两层碳纤板通过金属支撑柱连接固定，中间预留的空腔可规整放置飞控板、电调、电池等核心部件，既能够降低整机的重心高度提升飞行稳定性，也能对内部精密电子元件形成防护，减少飞行过程中溅起的碎石、草屑对元件的损伤。机臂末端设计有统一规格的电机安装孔位，可适配主流尺寸的无刷电机，安装位预留了走线槽，能够让电机与电调的连接线沿机臂内侧排布，避免线材外露在飞行中被气流吹动产生晃动，也能减少线材被外物勾挂的风险。

设计思路上，这款机架全程围绕轻量化与高强度的平衡展开，主体板材选用高强度碳纤维材质，在保证结构抗扭、抗弯折强度的前提下尽可能降低自身重量，板材上开设的多处镂空减重孔，经过受力仿真优化，避开了主要受力传导路径，不会因开孔降低结构强度，同时能减少飞行时的风阻，提升动力利用效率。机臂与中心板的连接位置做了加厚补强处理，能够承受飞行中急停、转向、坠机时产生的冲击载荷，降低机臂断裂的概率。机架底部预留了通用载荷安装位，可根据使用场景加装航拍相机、避障传感器、抛投装置等不同功能模块，拓展设备的使用场景。

在安装边界与尺寸适配方面，这款机架的机臂长度经过精准测算，适配对应尺寸的螺旋桨，相邻机臂上的螺旋桨在转动时不会产生干涉，中心板的安装孔位遵循主流飞控、电调的通用安装间距，无需额外打孔改装即可完成主流配件的装配，电池安装位可适配不同容量的锂聚合物电池，绑带固定槽的设计能够兼容不同厚度的电池，满足不同续航需求的配置选择。机架整体的安装公差控制在极小范围内，四个机臂的长度、安装角度完全对称，能够避免因安装偏差导致的飞行姿态偏移，降低飞控系统的校准难度，提升飞行过程中的稳定性。
