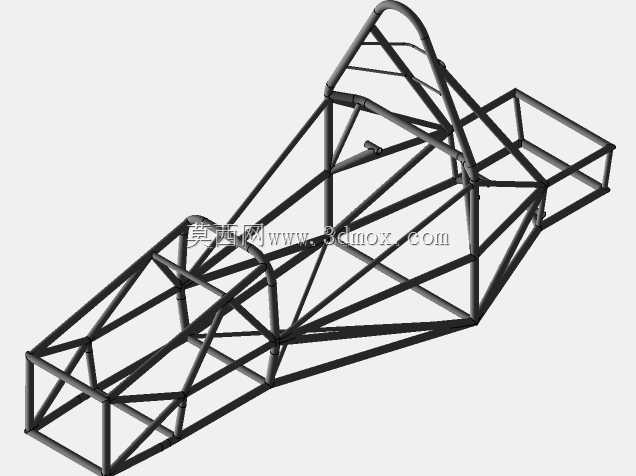

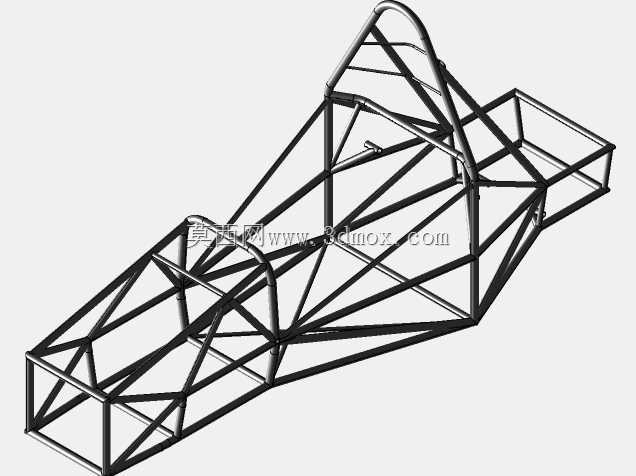

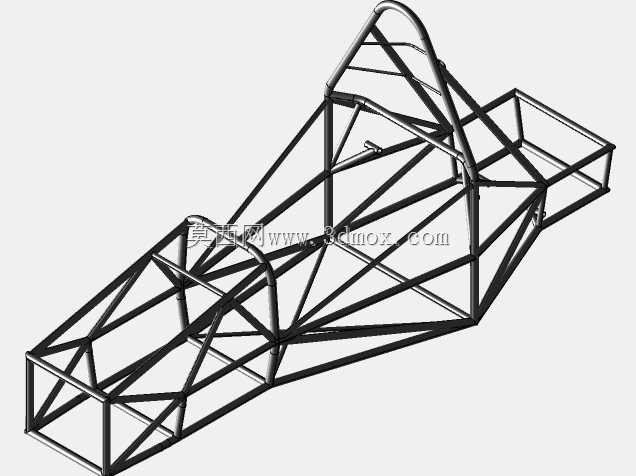

FSAE方程式赛车管状空间车架结构设计

该结构为方程式赛事专用的承载式管状空间车架，是赛车整车上所有系统的安装基体，核心应用于大学生方程式赛车的整车搭建场景，承担着连接行走系统、动力总成、操控机构、覆盖件与安全防护结构的核心作用，直接决定赛车的整体刚性、重量分配与碰撞安全性能。在实际赛事场景中，车架需要承受加速、制动、过弯时产生的多向交变载荷，同时要满足赛事规则对驾驶舱生存空间、防滚结构强度的硬性要求，还要兼顾动力单元、散热系统、油箱、座椅、安全带锚点的安装定位需求。这款管状空间框架采用桁架式空间结构设计思路，通过不同管径、壁厚的合金钢管切割后精准拼焊成型，所有管件的排布都经过受力路径优化：主防滚环、前防滚环、侧边防撞结构采用大管径高强度管材，形成环绕驾驶舱的刚性安全笼，在发生碰撞或侧翻时能够最大限度保留驾驶舱的生存空间，避免结构侵入伤害车手；主承载纵梁沿整车前后轴线方向延伸，衔接前悬架安装点与后动力总成安装区域，将路面传递的冲击载荷、动力输出的反作用力均匀分散到整个框架结构上，避免局部应力集中导致的结构失效；斜向支撑管件按照受力矢量方向排布，在控制整体重量的前提下大幅提升结构的抗扭刚性，减少激烈驾驶时的车架形变，保证悬架定位参数的稳定性，让轮胎能够始终保持最佳接地角度，提升整车的操控极限。在安装边界设计上，车架前部预留了前悬架摇臂、转向机、制动总泵、前防撞结构的安装点位，所有安装面的位置度都经过精准匹配，保证前轮定位参数符合设计预期；中部驾驶舱区域按照人机工程学要求预留了座椅、方向盘、踏板组、安全带固定点的安装空间，同时兼顾车手进出的便利性与驾驶姿态的合理性；后部框架围绕动力单元的安装尺寸设计，预留了发动机悬置、传动系统、排气系统、后悬架、散热管路的安装空间，能够适配对应排量的摩托车发动机安装需求，保证动力总成的安装定位精度，避免运行时的振动传递导致的结构共振。整个框架在设计时充分平衡了刚性、重量与安全性三者的关系，所有管件的连接节点都做了受力优化，减少焊接应力集中，在满足赛事强度要求的前提下尽可能降低结构自重，帮助赛车获得更好的推重比与动态响应表现。
