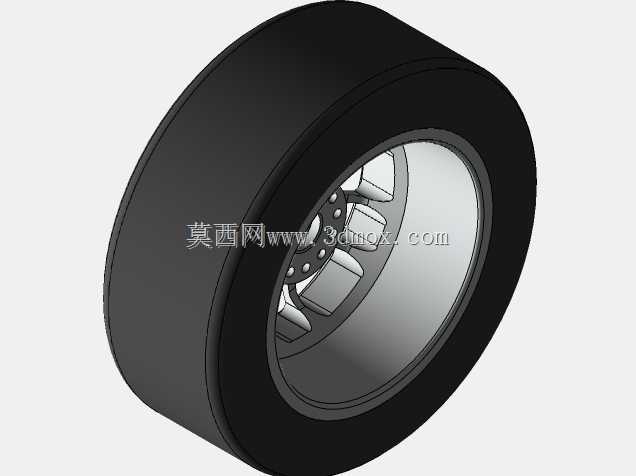

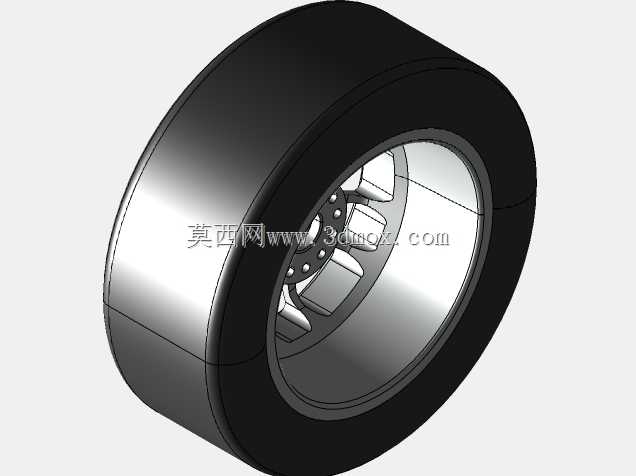

FSAE赛车用Hoosier轮胎配套铝合金轮毂

这套轮组组件是专为大学生方程式赛事打造的行走系统核心部件，适配FSAE级别的单座赛车使用场景，匹配Hoosier系列赛事专用干地轮胎，轮辋直径为13英寸，轮胎规格对应20x7.5-13的赛事常用尺寸，整体轮组的安装边界完全符合FSAE赛事规则中对行走系统的外露尺寸限制，不会超出车架侧箱的设计轮廓，同时轮辐的镂空结构在保证结构强度的前提下，尽可能降低了非簧载质量，对赛车的悬挂响应速度提升有明显帮助。设计过程中首先通过对实物轮胎的多点位测绘获取胎侧轮廓、胎唇安装位的精确尺寸，确保轮辋的胎圈座直径、轮缘高度完全匹配轮胎的安装公差，避免赛事过程中出现轮胎脱圈、慢漏气的故障；轮毂的中心定位孔、螺栓孔节圆尺寸完全对应FSAE赛车常用的轮毂轴承单元安装接口，不需要额外制作转接法兰就能直接适配多数车队自制的立柱总成，安装面的平面度公差控制在0.05mm以内，保证轮组安装后端面跳动量符合高速行驶的动平衡要求。轮胎部分的胎面弧度、胎侧刚度特性完全还原实物赛事轮胎的参数，在做整车动力学仿真时可以直接调用模型的外轮廓做轮包间隙校核，也能用于装配干涉检查，验证转向打满时轮胎与悬架拉杆、翼子板的安全间隙是否满足设计要求；轮辋的内部避空腔体预留了刹车盘、刹车卡钳的安装空间，对应10英寸直径的赛事刹车盘完全可以容纳在轮辋内部，不会出现运动干涉。实际赛事使用场景中，这套轮组的重量分配经过优化，轮辋的壁厚采用渐变设计，靠近胎圈位置的壁厚更大以承受轮胎充气后的张力，轮辐位置通过拓扑优化去除冗余材料，在满足侧向过弯1.5G加速度、纵向制动1.8G减速度的强度要求下，单轮重量控制在赛事同规格轮组的较低水平，能有效降低悬挂系统的往复运动惯性，提升减震器的阻尼响应表现。建模过程中对轮胎的胎面花纹、胎侧标识都做了还原，轮辐的切削造型、螺栓孔的倒角细节也完全对应实物结构，既可以用于整车装配的数字样机验证，也能作为赛事宣传物料的渲染素材使用，轮组的安装基准面与整车坐标系的对齐关系也做了预设，导入整车装配环境后不需要额外调整坐标位置就能完成装配。
